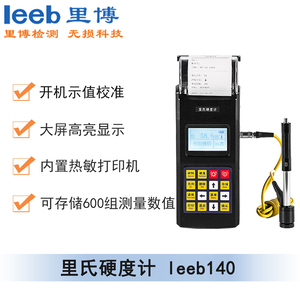

便携式里氏硬度计leeb140

便携式里氏硬度计leeb140

便携式里氏硬度计leeb140是一款集可内置打印机、公差设置等多功能的硬度测量仪器,内置高速热敏打印机,支持现场即时打印,测量结果的公正性及数据的存储、可追溯性。

本机使用全中文显示,菜单式操作,操作简单、方便;可直接显示里氏、布氏、洛氏、维氏、肖氏等多种硬度值。

该仪器小巧、便携,适用于恶劣的操作环境,抗振动、冲击和电磁干扰。

详细介绍

【功能特点


● 采用D型精度冲击装置;

● 工业化壳体设计,坚固、小巧、便携、稳定性高,适用于恶劣操作环境,抗震动、冲击和电磁干扰;

● 主机和打印机一体化设计,方便用户现场打印测试结果;

● 大屏幕显示器,信息丰富、直观,方便操作和读值;

● 可预先设置上限下值、超限报警;

● 具有开机示值软件校准功能,保障数据在任意行业不同的规范和标准下使用;

● 可选配7种不同的冲击装置,更换时不需校准,自动识别;

● 可存储600组测量数值全中菜单、背光显示、方便操作;

● 可配备软件,具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富● 功能,适合质量保障活动和管理的更高要求;

● 内置大容量锂离子可充电电池及充电控制电路;

● 连续工作不少于200小时(不开打印时),自动休眠、自动关机等节电功能。



【适用范围

● 已安装的机械或组装部件;

● 模具型腔;

● 重型工件;

● 压力容器、汽轮发电机组及其设备的失效分析;

● 测量空间狭小的工件;

● 轴承及其它零件;

● 金属材料仓库的材料区分;

● 大型工件大范围内多处测量部位的检验。


【主要用途

1、大批量生产过程中产品的硬度检测,一般标配的一套即能达到检测要求.

2、退火、回火、淬火等热处理的硬度检测,选型时需要如果有硬化层,需要注意硬化层的厚度,硬化层薄的话,需要选择C型冲击装置

3、轴承检测硬度时需要注意其轴承直径,若直径太小需要选择异型支撑环

4、齿轮硬度检测时如果齿轮过小需要选择DL冲击装置

5、铸件检测时,如果表现光洁度处理有难度时,需要选择G型冲击装置。


【技术参数

项目

leeb140

功能特点

具有里氏、洛氏、布氏三种校准功能

示值误差/重复性

±6HLDHLD=760/ 6HLDHLD=760

测量范围

100-990HLD

可识别冲击装置

DGCDLDCD+15DS

冲击装置插口

LEMO插口

测量方向

360°

硬度制式

HLHBHRCHRBHVHS

电源

锂电充电电池

充电规格

9v/1800mA

存储功能

600

壳体材料

塑料外壳

外型尺寸

230×86×46mm

重量

400g

标准配置

主机、D型冲击装置、支撑环,标准试块、尼龙刷、

充电器、打印纸

选配

异形支撑环、冲击装置、标准试块、通讯软件、打印纸


注:使用里氏硬度计测量时需被测工件满足一定的测试条件,主要是三方面的要求:工件重量不小于2KG,最小厚度不小于10mm,表面粗糙度不大于1.6um。在不满足上述条件时需要稳固支撑或密实耦合!


里氏硬度计可选配件,8种冲击装置、各种异型支撑环、PC通讯软件

【冲击装置测试范围

材料

硬度制

冲击装置

D/DC

C

G

DL

Steel and cast steel

钢和铸钢

HRC

17.168.5

20.069.5



20.668.2

HRB

59.699.6



47.799.9

37.099.9

HB

140651

80683

90646

150646

HV

83976

80996



85950

HS

26.499.5

31.9102.3



26.599.4

Steel

锻钢

HB

142651







CWTST

合金工具钢

HRC

17.167.1

20.069.5





HV

83976

80996





Stainless steel

不锈钢

HRB

59.699.6







HB

140651







HV

83976







GC. IRON

灰铸铁



140334



92326



NCIRON

球墨铸铁

HB

140387



140364



CALUM

铸铝合金

HB

30159







BRASS

铜锌合金

(黄铜)

HB

40173







HRB

13.595.3







BRONZE

铜锡合金

(青铜)

HB

60290







COPPER

纯铜

HB

45315








【异型冲击装置技术参数

异型冲击装置

DCD/DL

D+15

C

G

E(需进口)

冲击能量

冲击体质量

11mJ

5.5g/7.2g

11mJ

7.8g

2.7mJ

3.0g

90mJ

20.0g

11mJ

5.5g

球头硬度:

球头直径:

球头材料:

1600HV

3mm

碳化钨

1600HV

3mm

碳化钨

1600HV

3mm

碳化钨

1600HV

5mm

碳化钨

5000HV

3mm

金刚石

冲击装置直径:

冲击装置长度:

冲击装置重量:

20mm

86(147)/ 75mm

50g

20mm

162mm

80g

20mm

141mm

75g

30mm

254mm

250g

20mm

155mm

80g

试件最大硬度

940HV

940HV

1000HV

650HB

1200HV

试件表面平均

粗糙度Ra:

1.6μm

1.6μm

0.4μm

6.3μm

1.6μm

试件最小重量:

可直接测量

需稳定支撑

需密实耦合



>5kg

25kg

0.052kg



>5kg

25kg

0.052kg



>1.5kg

0.51.5kg

0.020.5kg



>15kg

515kg

0.55kg



>5kg

25kg

0.052kg

试件最小厚度

密实耦合

硬化层最小深度



5mm

0.8mm



5mm

0.8mm



1mm

0.2mm



10mm

1.2mm



5mm

0.8mm

球头压痕尺寸

硬度

300HV

压痕直径



压痕深度



0.54mm



24μm

0.54mm



24μm

0.38mm



12μm

1.03mm



53μm

0.54mm



24μm

硬度

600HV

压痕直径



压痕深度



0.54mm



17μm

0.54mm



17μm

0.32mm



8μm

0.90mm



41μm

0.54mm



17μm

硬度

800HV

压痕直径



压痕深度



0.35mm



10μm

0.35mm



10μm

0.35mm



7μm

--



--

0.35mm



10μm

冲击装置适用范围

DC型测量孔或园柱筒内;

DL型测量细长窄槽或孔;

D型用于常规测量

D+15型接触面细小,加长,适宜测量沟槽或凹入的表面

C型冲击力小,对被测表面损伤很小,不破坏硬化层,适合测量小轻薄部件及表面硬化层。

G型测量大厚重及表面较粗糙的铸锻件。

E型测量硬度高的材料

【里氏硬度计符合标准

1、GB/T 17394.1-2014《金属材料 里氏硬度试验 第1部分:试验方法》

2、GB/T 17394.2-2012《金属材料 里氏硬度试验 第2部分:硬度计的检验与校准》

3、GB/T 17394.3-2012《金属材料 里氏硬度试验 第4部分:标准硬度块的标定》

4、GB/T 17394.4-2014《金属材料 里氏硬度试验 第4部分:标准值换算表》

5、设计依据标准:《里氏硬度计技术条件》 JB/T 9378-2001



图片欣赏

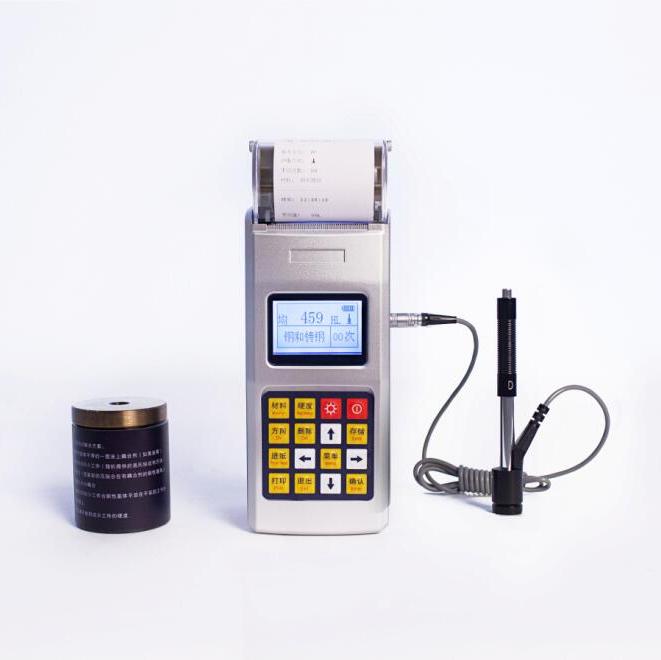

  • 便携式里氏硬度计leeb140

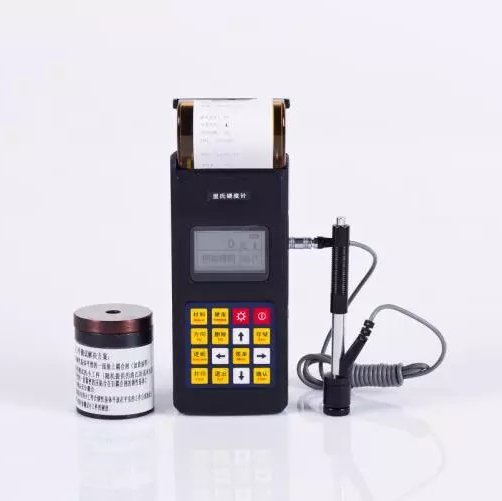

  • 便携式里氏硬度计leeb140
