详细介绍
【主要功能】
采用磁性测量方法，可检测磁性金属基体上非磁性覆盖层的厚度(如钢铁合金和硬磁性钢上的铝、铬、铜、锌、锡、橡胶、油漆等)。
● 中文菜单；
● 两种工作方式；
● 数据删除功能；
● 对界限外的测量值能自动报警；
● 电源欠压指示；
● 手动和自动两种关机方式
● 两种测量方式；
● 可储存1250个测量值；
● 可设置界限；
【技术参数】
项目名称
Leeb230
测头类型
F1
测量原理
磁感应
测量范围
0 ~ 1250um
分辨率
0.1um
示值误差
一点校准
±（3%H+1）um
二点校准
±[（1~3）%H+1]um
测试条件
最小曲率半径
凸1.5mm 凹9mm
最小面积直径
φ7mm
基本临界厚度
0.5mm
工作环境
温度
0 ~ 40℃
湿度
20% ~ 90%
电源
AAA碱性电池2节
电压
3V
工作时间
100小时
外形尺寸
130*70*25 mm
重量
350g
外壳材质
金属外壳

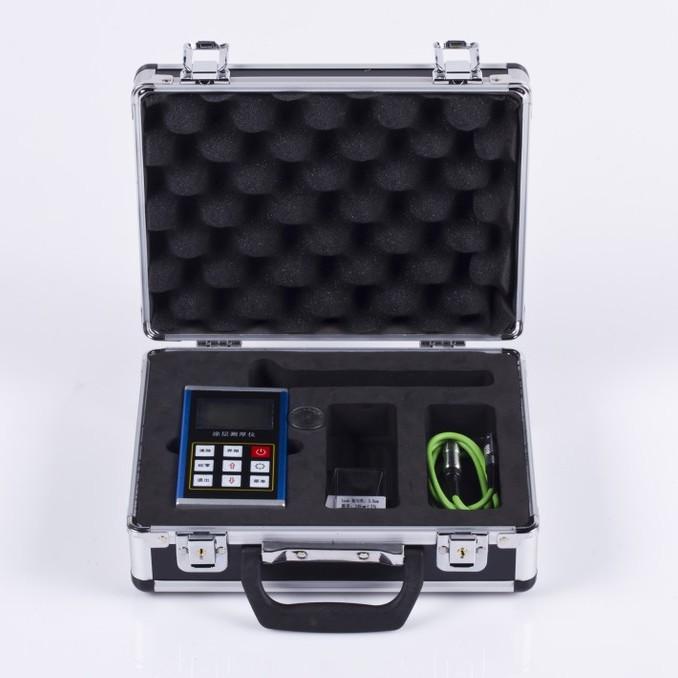

标准配置
主机、标准试片、基体、F1探头、碱性电池
可选配件
标准试片、探头
PC通讯
有
仪器选用探头的技术数据
|
探头 |
F400 |
F1 |
F1/90 |
F10 |
N400 |
N1 |
CN02 |
|||||
|
测量原理 |
磁性 |
涡流 |
|
|||||||||
|
测量范围（μm） |
0～400 |
0～1250 |
0～10mm |
0～400 |
0～12500 |
10～200 |
||||||
|
测量精度μm |
一点校准 |
±[(1～3)%H+0.7] |
±（3%H+1） |
±（3%H+10） |
±（3%H+1） |
±（3%H+1.5） |
±(3%H+1) |
|||||
|
二点校准 |
±（1～3％H+0.7） |
±[(1~3)%H+1] |
±[(1～3)%H+10] |
±[(1～3)%H+1] |
±[(1～3)%H+1.5] |
--- |
||||||
|
低限分辨率 |
0.1 |
0.1 |
1 |
0.1 |
0.1 |
1 |
||||||
|
最小曲率半径(mm) |
(凸)1 |
1.5 |
平直 |
10 |
1.5 |
3 |
仅为平面 |
|||||
|
最小面积直径(mm) |
￠3 |
￠7 |
￠40 |
￠4 |
￠5 |
￠7 |
||||||
|
基本临界厚度(mm) |
0.2 |
0.5 |
2 |
0.3 |
0.3 |
无限制 |
||||||
测头选用参考表
|
覆盖层基体 |
有机材料等非磁性覆盖层（如：漆料、涂漆、珐琅、搪瓷、塑料和阳极化处理等） |
非磁性的有色金属覆盖层（如：铬、锌、铝、铜、锡、银等） |
|||
|
覆盖层厚度不超过100μm |
覆盖层厚度超过100μm |
覆盖层厚度不超过100μm |
覆盖层厚度超过100μm |
||
|
如铁、钢等磁性金属 |
被测面积直径大于30mm |
F400型测头0～400μm |
F1型测头 |
F400型测头0～400μm |
F1型测头 |
|
被测面积直径小于30mm |
F400型测头0～400μm |
F400型测头0～400μm |
F400型测头0～400μm |
F400型测头0～400μm |
|
|
如铜、铝、黄铜、锌、锡等有色金属 |
被测面积直径大于10mm |
N1型测头0～1250μm |
仅用于铜上镀铬N1型测头0～40μm N400测头0～40μm |
||
|
被测面积直径大于10mm |
N400测头0～400μm |
N400测头0～40μm |
|||
|
塑料、印刷线路非金属基体 |
被测面积直径大于7mm |
-- |
-- |
CN02型测头10～200μm |
|
