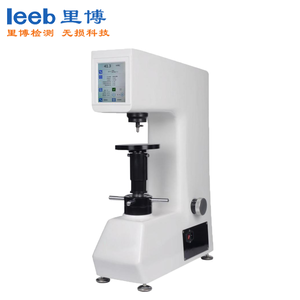

触摸屏数显全洛氏硬度计HRSS-150
HRSS-150数显全洛氏硬度计功能好、操作方便，显示清晰、性能稳定，是集机电于一体传感器闭环系统的产品，可进行洛氏、表面洛氏标尺的硬度测试。
洛氏、表面洛氏硬度标尺的选用：共有18种标尺供选择，试验力自动选择。
详细介绍
【产品概述】
触摸屏数显全洛氏硬度计是一款功能多、操作方便、硬度显示直观、性能稳定的机器。适合洛氏、表面洛氏标尺的硬度测试。虚拟键盘操作；加入多种标准硬度标尺之间的换算值；测试结果可直接导出到U盘，测量数据自动统计计算。
【应用范围】
用于内外表面淬火、调质退、火、冷硬铸件，可锻铸件等黑色金属硬度测试；硬质合金钢、铝及铝合金、铜及其合金，镀锌、镀铬、镀锡材料等有色金属硬度测试；材料表面热处理和化学处理层，薄板，硬塑料等。
【功能介绍】
● 位移感器精度高；
● 7吋触摸屏显示，图标式结构；
● 15种洛氏硬度标尺的选择；
● 多种标准硬度换算功能；
● 硬度测试结果直接输出到USB；
● 具有良好的可操作性和直观性；
● 结构坚固，刚性好 、准确、稳定、损耗低。
【技术参数】
|
型号 |
HRSS-150 |
|
初试验力 |
3kgf (29.42N), 10kgf (98.07N) |
|
试验力 |
15kgf (147.1N), 30kgf (294.2N), 45kgf (441.3N), 60kgf (588.4N), 100kgf (980.7N), 150kgf (1471N) |
|
洛氏标尺 |
洛氏：HRA, HRB, HRC, HRD, HRE, HRF,HRG,HRH,HRK，HRL ，HRM，HRP, HRR HRS,HRV 表面洛氏：HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HR15W, HR30W, HR45W, HR15X, HR30X, HR45X, HR15Y, HR30Y, HR45Y |
|
压头规格 |
金刚石洛氏压头，φ1.5875mm碳化钨压头 |
|
硬度分辨率 |
0.1HR |
|
保荷时间 |
2 ～60S |
|
硬度转换标尺种类 |
GB、ISO、ASTM |
|
显示方式 |
触摸屏显示 |
|
试件最大高度 |
190mm |
|
压头到内壁 |
165mm |
|
外形尺寸(mm) |
520X240X700mm |
|
主机重量 |
约80Kg |
|
电源 |
AC220V + 5%, 50~60 Hz |
|
执行标准 |
ASTM T.1、ASTM T.2、ASTM T.3、ASTM T.4、ASTM T.7、ASTM T.8、ASTM T.9、ISO T.A1、ISO T.B2、ISO T.B3、ISO T.B4、ISO T.C2、ISO T.D2、ISO T.D4、ISO T.D6、ISO T.D8、ISO T.E2、ISO T.F5、GB T.1、GB T.2 |
|
转换标尺 |
HV、HV10、HV5、HV50、HRC、HRA、HR15N、HR30N、HR45N、HRB、 HRF、HRD、 HRG、HRK、HRE、HR45T、HR430T、HR15T、HBS、HBW、Rm(C)、Rm(Cr)、Rm(CrV)、Rm(CrNi) Rm(CrMo)、Rm(NiMo)、Rm(MnSi)、Rm(High)、Rm(STNL)、Rm、HK、HS |
|
数据输出 |
USB |
【洛氏试验原理】
试验开始时，试验机压头放在试件上，施加初试验力，并建立一由位移传测量装置测出的基准点。因为初试验力使压头压入试件，所以表面的光洁或不规则不会影响试验。接着试验机施加主试验力，这一较大的力，进入试样更深，然后卸除主试验力，同时保持初试验力，此时，试验机测量相对于既定的基准点的凹痕深度。凹痕的直线深度是洛氏硬度数值的基础。凹痕深度浅只表示材料硬度较高，凹痕深度相对深，则表示材料硬度较软。

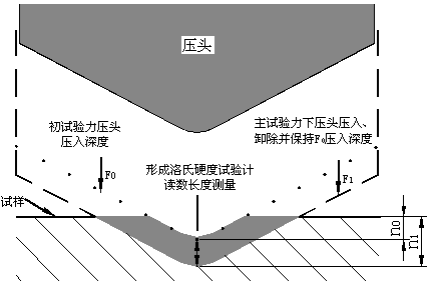

硬度计测量原理图
HRC.A＝100－n1－n0 0.002
HRB=130－n1－n0 0.002
式中：n0 — 在初试验力F0作用下，压头压入试样的深度
n1 — 在以施加总试验力F，并卸除主试验力F1，但仍保持初试验力F0时压头压入试件的深度。

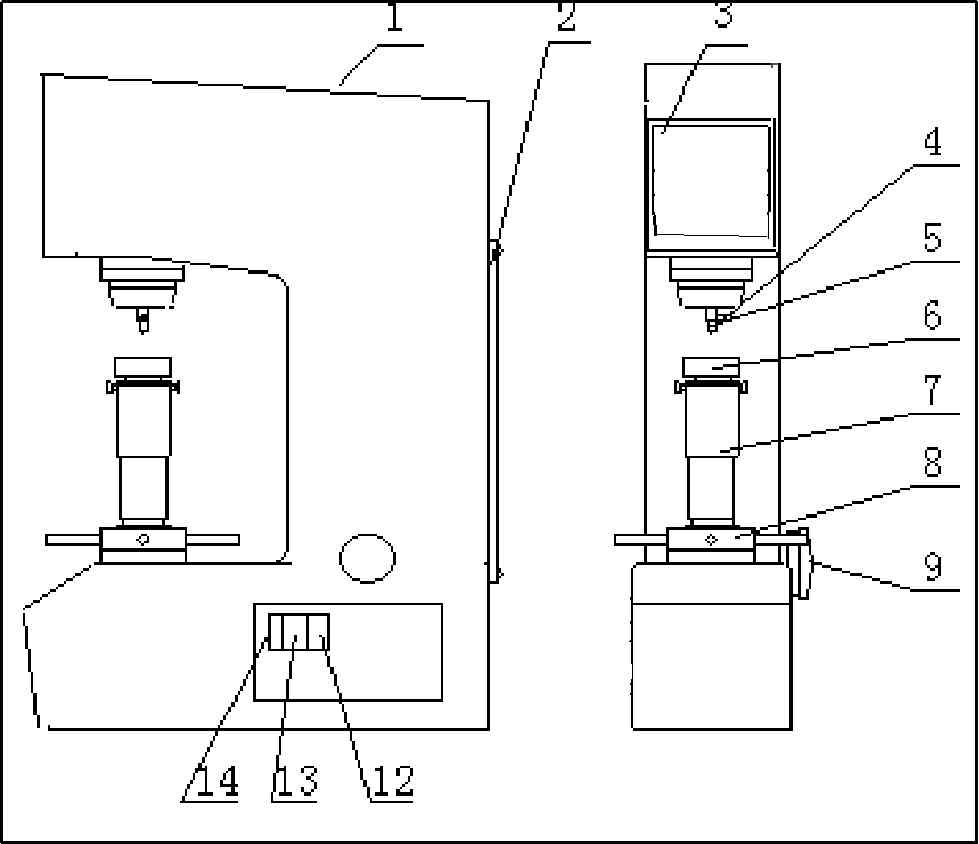

【硬度计主机外形】
硬度计主机外形
|
1.上盖 |
2.后盖 |
3.显示屏 |
4.压头止紧螺钉 |
5.压头 |
|
6.试台 |
7.螺杆 |
8.旋轮 |
9.手轮 |
10.RS-232插口 |
|
11.打印机 |
12.电源插座 |
13.保险丝 |
14.开关 |
|
【硬度计符合标准】
GB/T 230.1-2018 金属材料 洛氏硬度试验 第1部分 试验方法
GB/T 230.2-2012 《金属材料 洛氏硬度试验 第2部分：硬度计的检验与校准》国家标准
JJG 112-2013_金属洛氏硬度计(A,B,C,D,E,F,G,H,K,N,∕T标尺)检定规程
ASTM E18-2015金属材料洛氏硬度试验方法标准
ASTM标准-金属试验方法及分析程序
名称
数量
名称
数量
金刚石洛氏压头
1只
φ1.5875mm球压头
1只
砝码A、B、C、D、E(或力传感器)
共5只
标准洛氏硬度块
6块
产品使用说明书
1本
大、中、 V型试台
各1只
产品合格证
1份
