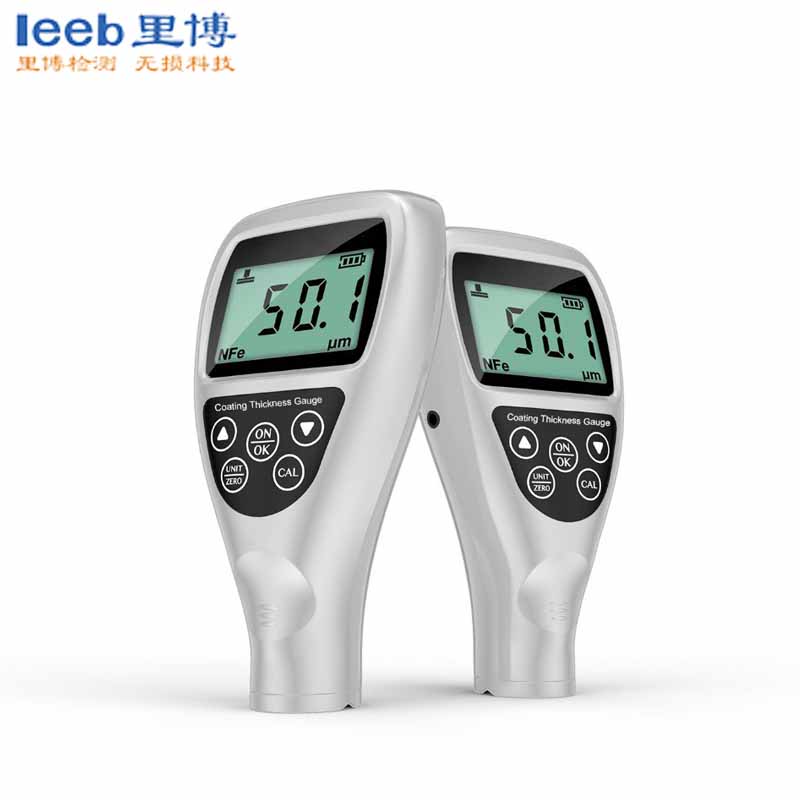

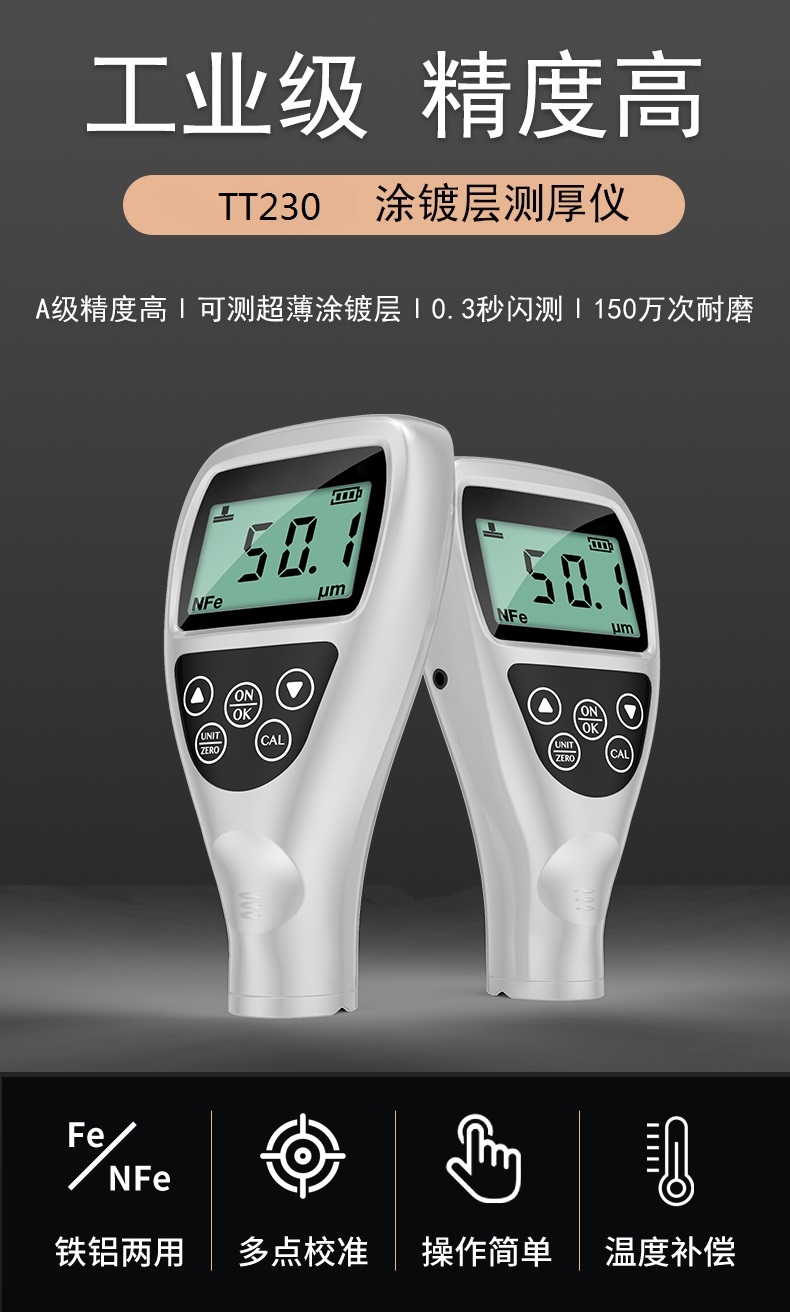

leeb里博磁性涂层测厚仪TT230 铁铝两用 一体式
TT230一体式涂层测厚仪,采用磁性和电涡流两种测量方法,可检测磁性金属基体上非磁性覆盖层的厚度(如钢、铁、合金和硬磁性钢上的铝、铬、铜、锌、锡、橡胶、油漆等),以及非磁性金属基体上非导电的绝缘覆盖层的厚度(如铝、铜、锌、锡上的橡胶、塑料、油漆、氧化膜等)。
中文菜单:两种测量方式;两种工作方式;数据存储功能;数据删除功能;可设置界限,对界限外的测量值能自动报警;电源欠压指示;手动和自动两种关机方式。
详细介绍
主要功能

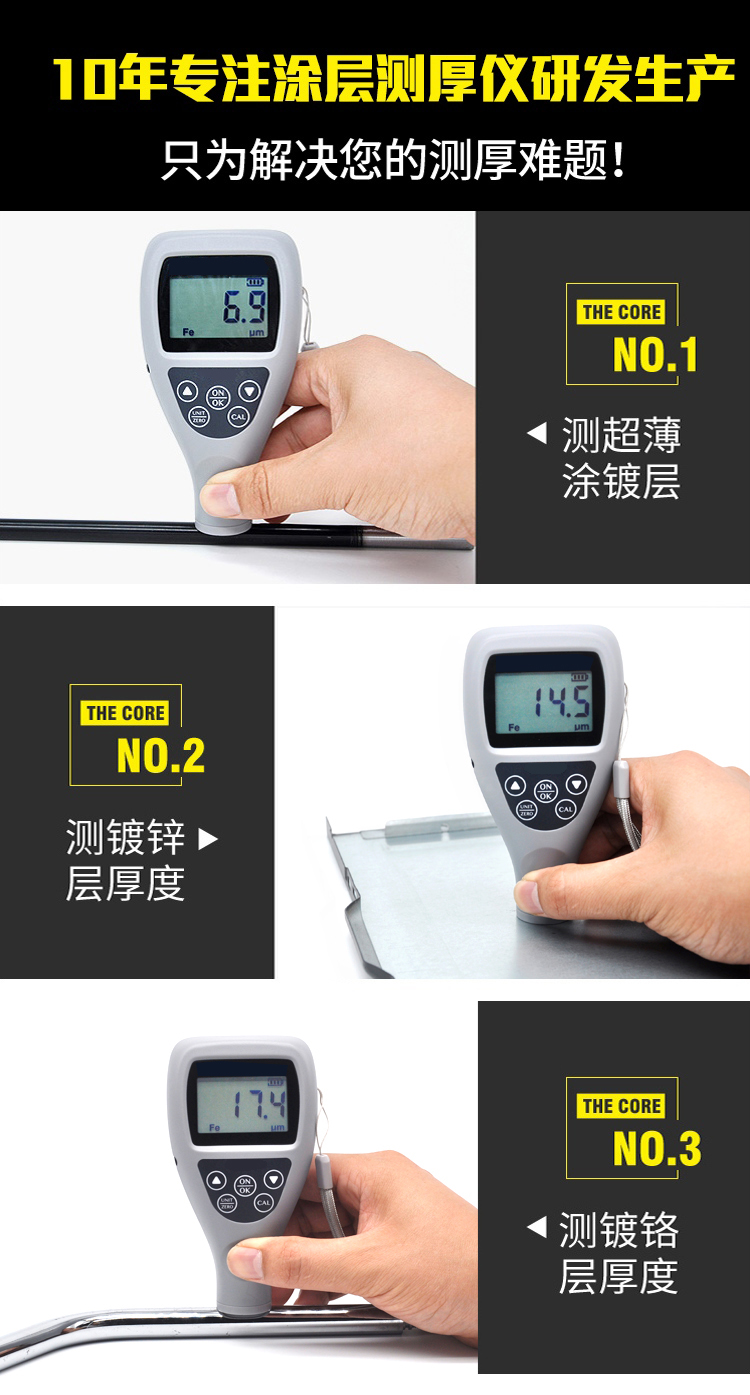

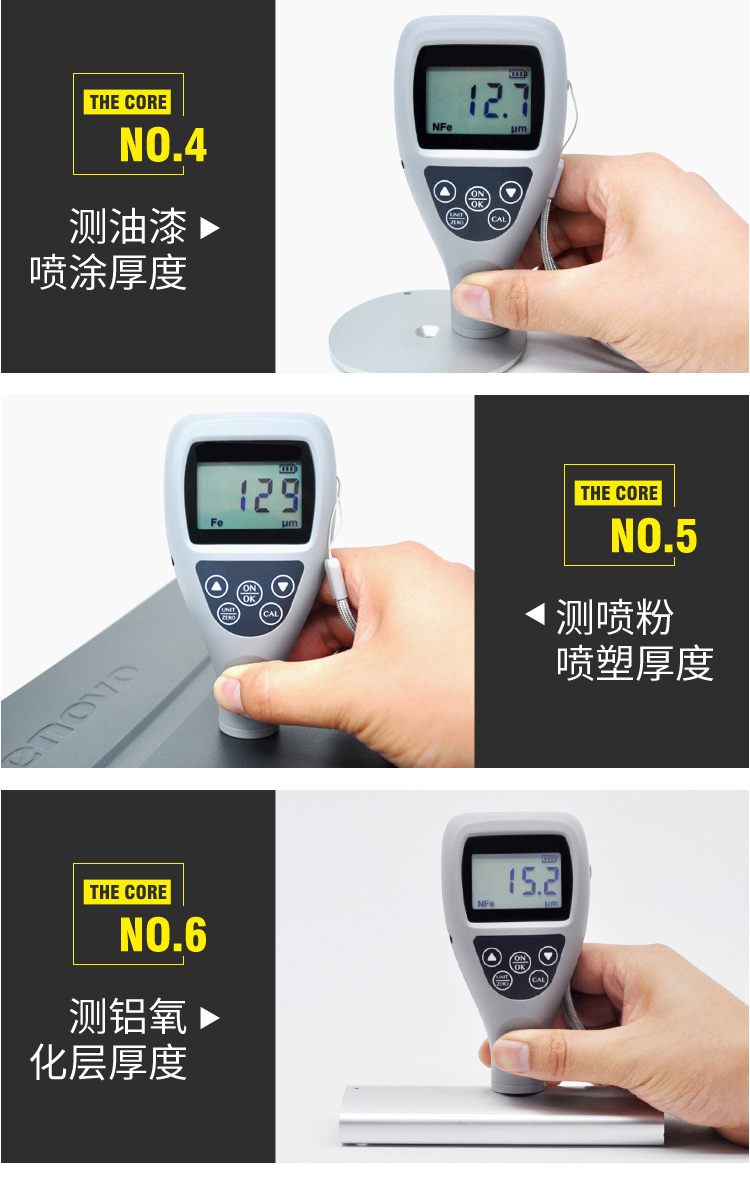

● 采用了磁性和涡流两种测厚方法,可测量 磁性金属基体( 如钢、铁、合金和硬磁性钢等 ) 上非磁性覆盖层的厚度(如铝、铬、铜、珐琅、橡 胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡 等)上非导电覆盖层的厚度(如:珐琅、橡胶、油漆、 塑料等);
● 具有磨损低硬质金属探针的弹簧导套式探头,不但能 在坚硬或粗糙的表面上进行测量,而且能保障测头 具有不变的压紧力和稳定的取样值;

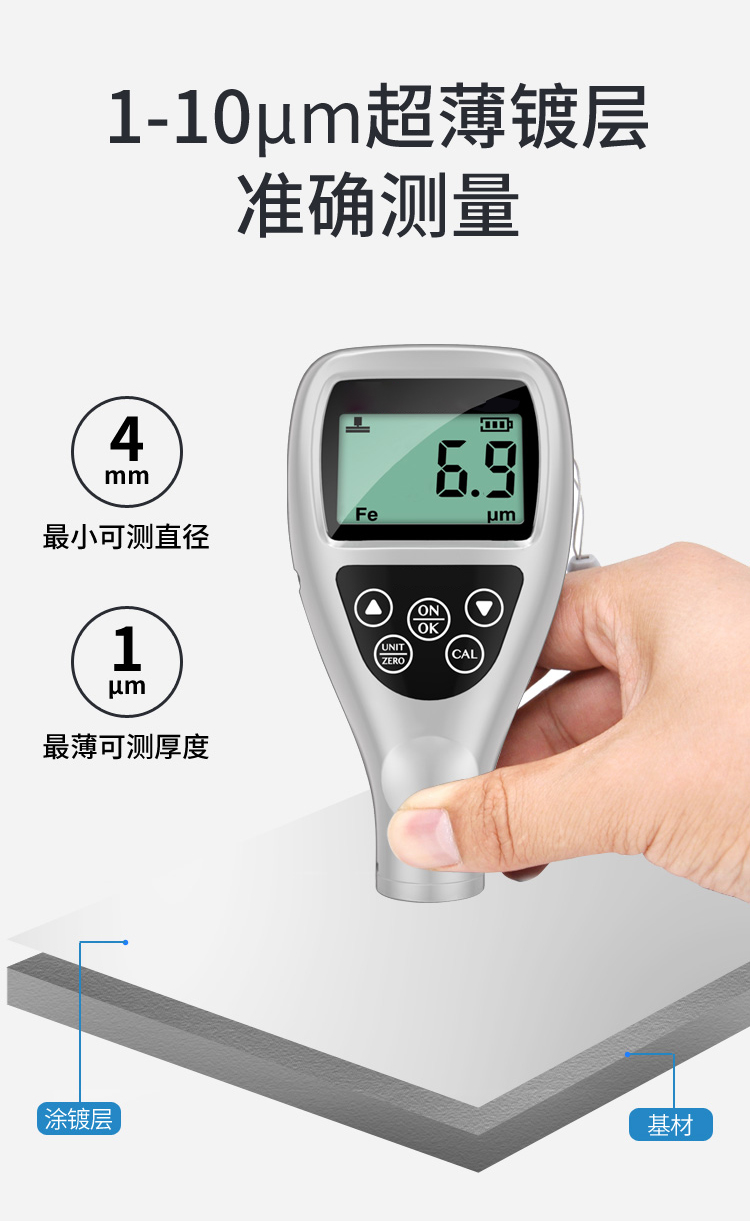

● 测量范围宽,分辨率高; 自动记忆校准值,方便使用;
● 能自动识别磁性和非磁性基体 ;一体化结构,体积小,重量轻;
● 数字背光显示,无视差,适合夜间使用;本仪器设有自动关机,实现省电功能。
● 利用可选的 RS232C 软件和电缆,可与 PC 计算机 通讯,实现数据的采集,处理,分析和打印等功能;

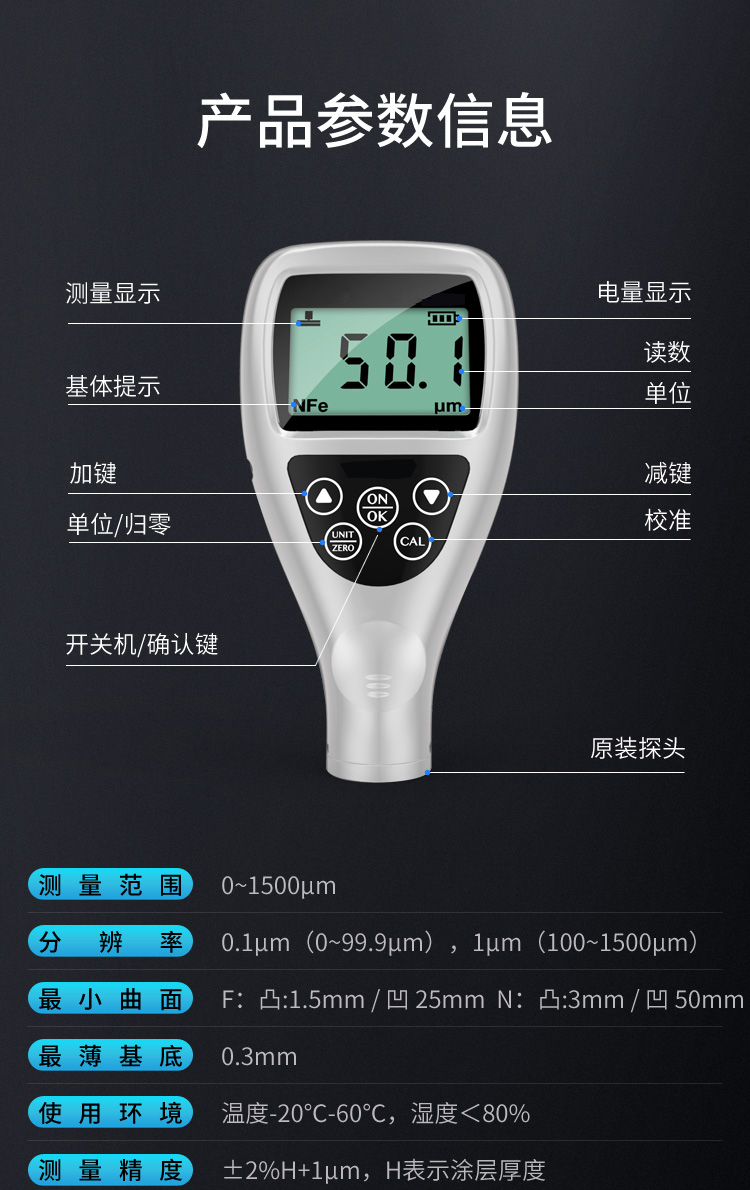

【技术参数】
项目 |
TT230 |
|
测头类型 |
F1和N1 |
|
工作原理 |
磁感应和电涡流 |
|
测量范围 |
0~1250μm |
|
低限分辨率 |
1μm |
|
示值误差 |
一点校准 |
±(3%H+1) |
二点校准 |
±[(1~3%)H+1] |
|
测试条件 |
最小曲率半径mm |
凸5、凹10 |
最小面积直径mm |
Φ10 |
|
基本临界厚度mm |
0.3 |
|
工作环境 |
温度 |
0~40℃ |
湿度 |
20%~90% |
|
电源 |
AAA型碱性电池1.5V四节 |
|
外形尺寸 |
150×55.5×23mm(主机) |
|
重量 |
120g |
|

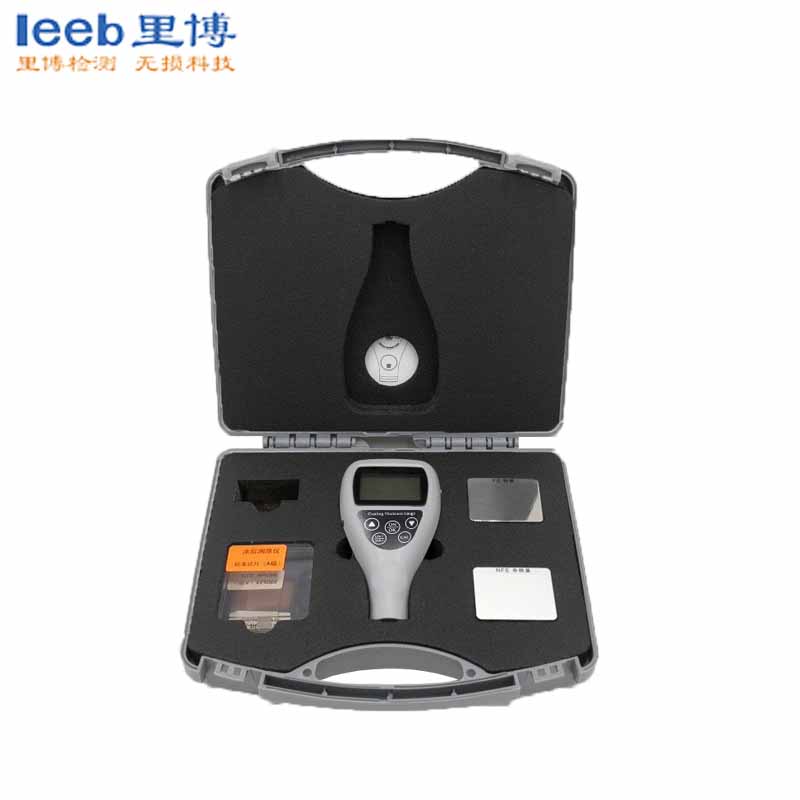

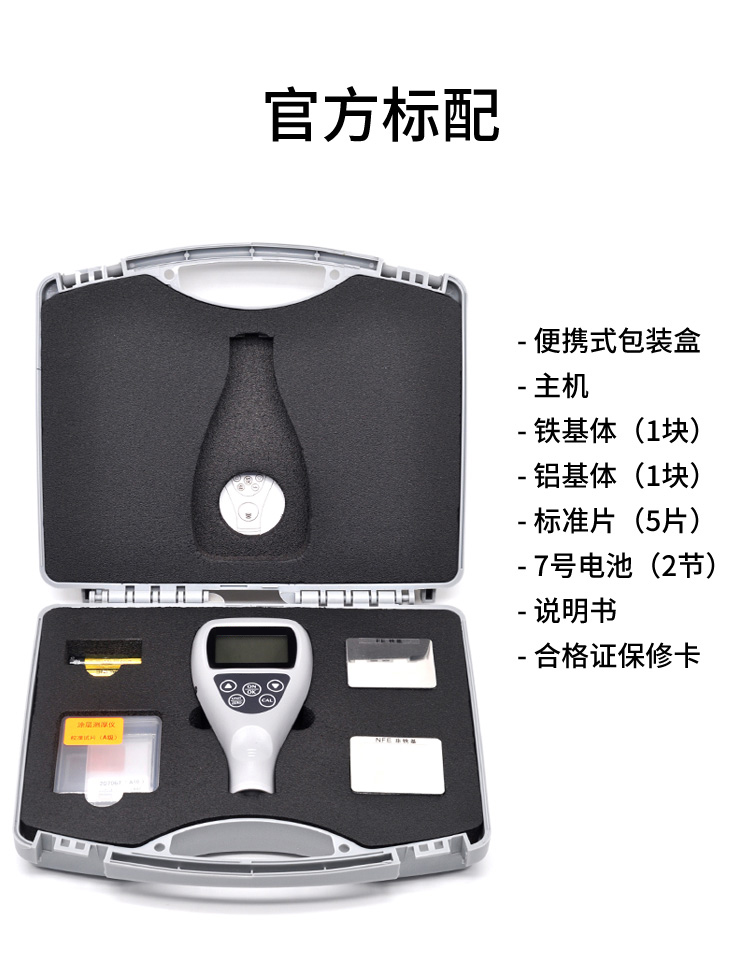

标准配置 |
主机、标准试片、基体、AAA型碱性电池 |
【仪器校准】
校零
将测量探头压在基准块上(或不带涂层的测量体上), 再轻按一下校零键" ZERO" 进行校零。在按" ZERO"键时,测量探头在基准块上不要晃动, 同时要注意,只有在按完" ZERO"键后,才能提起探头, 否则,校零不正确。可重复操作以求得更精确校准。
校准满度
1. 根据要测量的涂层厚度,选择适当的标准膜 片,进行满度校准。
2. 先将标准膜片放在基准块上(或不带涂层的测 量基体上)。
3. 再将测量探头压在标准膜片上, 测量值就显 示在显示器上,若测量值与标准膜片不同,测量值 可通过加 1 键或减 1 键来修正。
4. 为保证校满度的准确性,可通过多次测量同一 标准膜片来验证。
