M-60DX正置金相显微镜

M-60DX正置金相显微镜

M-60DX系列应用于工业检测及金相分析领域,灵活的系统组合、成像性能、稳定的系统结构, 各操作机构根据人机工程学设计,减轻使用疲劳。

模块化的部件设计,可对系统功能进行自由组合。

集成了明场、暗场、斜照明、偏光、DIC微分干涉等多种观察功能,可根据实际应用,进行功能选择。

M-60DX可以实现XY方向158mmx158mm的移动范围。

设计的长工作距金相物镜,高倍物镜采用半复消技术。

详细介绍

产品概述

M-60DX系列应用于工业检测及金相分析领域,灵活的系统组合、成像性能、稳定的系统结构, 各操作机构根据人机工程学设计,减轻使用疲劳。

模块化的部件设计,可对系统功能进行自由组合。

集成了明场、暗场、斜照明、偏光、DIC微分干涉等多种观察功能,可根据实际应用,进行功能选择。

M-60DX可以实现XY方向158mmx158mm的移动范围。

设计的长工作距金相物镜,高倍物镜采用半复消技术。

多种观察方法下都能得到清晰锐利与高对比度的显微图像。

附件齐全,配置完善,可灵活进行系统组合与功能拓展。

人机工程学设计、坚实的系统结构。



【部件配置】

部件型号

规格描述

数量

PL10X22

高眼点大视野平场目镜

1

MXETH25R 25°

倾斜远铰链正像三通观察筒

1

OLIPBD5NC-DIC

远长工作距平场消色差明暗场金相物镜5X-DICLMPL5X/0.15 WD11mm

1

OLIPBD10NC-DIC

远长工作距平场消色差明暗场金相物镜10X-DICLMPL10X/0.3 WD9.5mm

1

OLIPBD20NC-DIC

远长工作距平场消色差明暗场金相物镜20X-DICLMPL20X/0.45WD3.4mm

1

OLIPBD50NCS

远长工作距明暗场半复消明暗场金相物镜50XLMPLFL50X/0.55  WD7.5mm

1

OLIPBD100NCS

远长工作距明暗场半复消
明暗场金相物镜100XLMPLFL100X/0.80 WD2.1mm(可另配不带

PI103C5BDI

内定位5孔明暗场转换器(DIC插槽)

1

MX-DICR DIC

微分干涉组件一片(可另配不带

MXF 反射式机架,前置低手位粗微同轴调焦机构

粗调行程33mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100V-240V宽电压系统,带光亮度设定按钮与复位按钮

1

MXRL 隔热系统结构设计

防止灯源热量传导至照明器及镜体;可变孔径光阑,中心可调;可变视场光阑,中心可调;明暗场照明切换装置

1

 MXLH 12V/100W

卤素灯箱(预订中心)

1

HB12-100 12V/100W

卤素灯(PHILIPS 7724

1

MXSGMC6

6英寸三层机械移动平台,低手位XY方向同轴调节;平台面积445mmX240mm,移动范围:158mmX158mm;带离合器手柄,可用于全行程范围内的移动;玻璃载物台板(反射用)

1

MXPS

φ30起偏镜插板(反射用)

1

MXPWSR

360度旋转式检偏镜插板

1

MX6R-CTV0.5 1/2CTV(0.5X)

C接口,可调焦

1

倍率 50X100X200X500X

可调(标准配置10X目镜)

光源反射照明系统

12V100W卤素灯照明,亮度可调


【选配件】

1、目镜和物镜:多种放大倍率

2、金相图像分析测量软件(Image-3000

3、金相自动评级软件(MIAS3000

4、电脑及打印机

图片欣赏

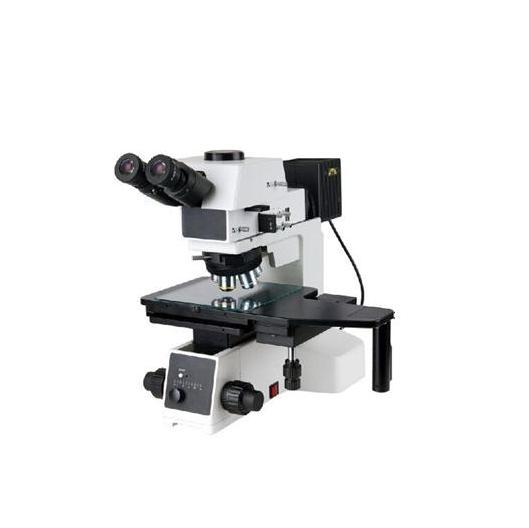

  • M-60DX正置金相显微镜
