涂层测厚仪U923

高精度涂层测厚仪（打印型）923

概述：

在同类产品中，测量精度高，速度快，稳定性好。且操作方便，内置打印，外形美观它能进行涂、镀层的测量。既可用于实验室，也可用于工程现场。通过适用不同的侧头，还可达到多种测量需要。本仪器用于制造业、金属加工业、化工业、商检等检测领域。本仪器符合以下标准：GB/T 4956-1985磁性金属基体上非磁性覆盖层厚度测量，磁性方法；GB/T 4957-1985非磁性金属基体上非导电覆盖层厚度测量，涡流方法。JB/T 8393-1996磁性和涡流式覆层厚度测量仪JJG 889-95《磁阻法测厚仪》 JJG818-93《电涡流式测厚仪》

功能特点：

● 中文界面操作，更方便；

● 本仪器采用了磁性和涡流两种测厚方法，可测量磁性金属基体(如钢、铁、合金和

  硬磁性钢等)上非磁性覆盖层的厚度(如锌、铝、铬、铜、橡胶、油漆等)及非磁性金属基

  体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如:橡胶、油漆、塑料、阳极氧化膜等)。
● 可使用7 种测头(F400、F1、F1/90°、F10、CN02、N1)
● 具有两种测量方式：单次测量和连续测量（大面积内快速获取读数）转换公、英制转换；

● 具有两种工作方式：直接方式(DIRECT)和成组方式(A-B)；
● 设有五个统计量：平均值（MEAN）、最大值（MAX）、最小值（MIN）、测试次数（NO．）、

  标准偏差（S．DEV）；
● 多种校准方式：可采用一试片校准和两试片校准方法对仪器进行校准，并可用五试片校准对仪器的系统误差进行修正；
● 具有存贮功能：可存储4类工件，每类工件26组，每组15个测量值，共1560个测量值；

● 具有删除功能：对测量中出现的单个可疑数据进行删除，也可删除存贮区内的所有数据，以便进行新的测量；
● 可设置限界：对限界外的测量值能自动报警；
● 内置热敏打印机：可以直接打印当前测量的数据，也可选择存储的某一组数据。

● 具有与PC 机通讯的功能：可将测量值、统计值传输至PC 机，以便对数据进行进一步处

  理；
● 操作过程有蜂鸣声提示；
● 设有两种关机方式：手动关机方式和自动关机方式

测量原理：

    本仪器采用了磁性和涡流两种测厚方法，可测量磁性金属基体( 如钢、铁、合金和硬磁性钢等 )上非磁性涂盖层的厚度(如铝、铬、铜、珐琅、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电涂盖层的厚度(如:珐琅、橡胶、油漆、塑料等)。

a) 磁性法(F型测头)

当测头与涂盖层接触时，测头和磁性金属基体构成一闭合磁路，由于非磁性涂盖层的存在，使磁路磁阻变化，通过测量其变化可导出涂盖层的厚度。

b) 涡流法(N型测头)

    利用高频交变电流在线圈中产生一个电磁场，当测头与涂盖层接触时，金属基体上产生电涡流，并对测头中的线圈产生反馈作用，通过测量反馈作用的大小可导出涂盖层的厚度。

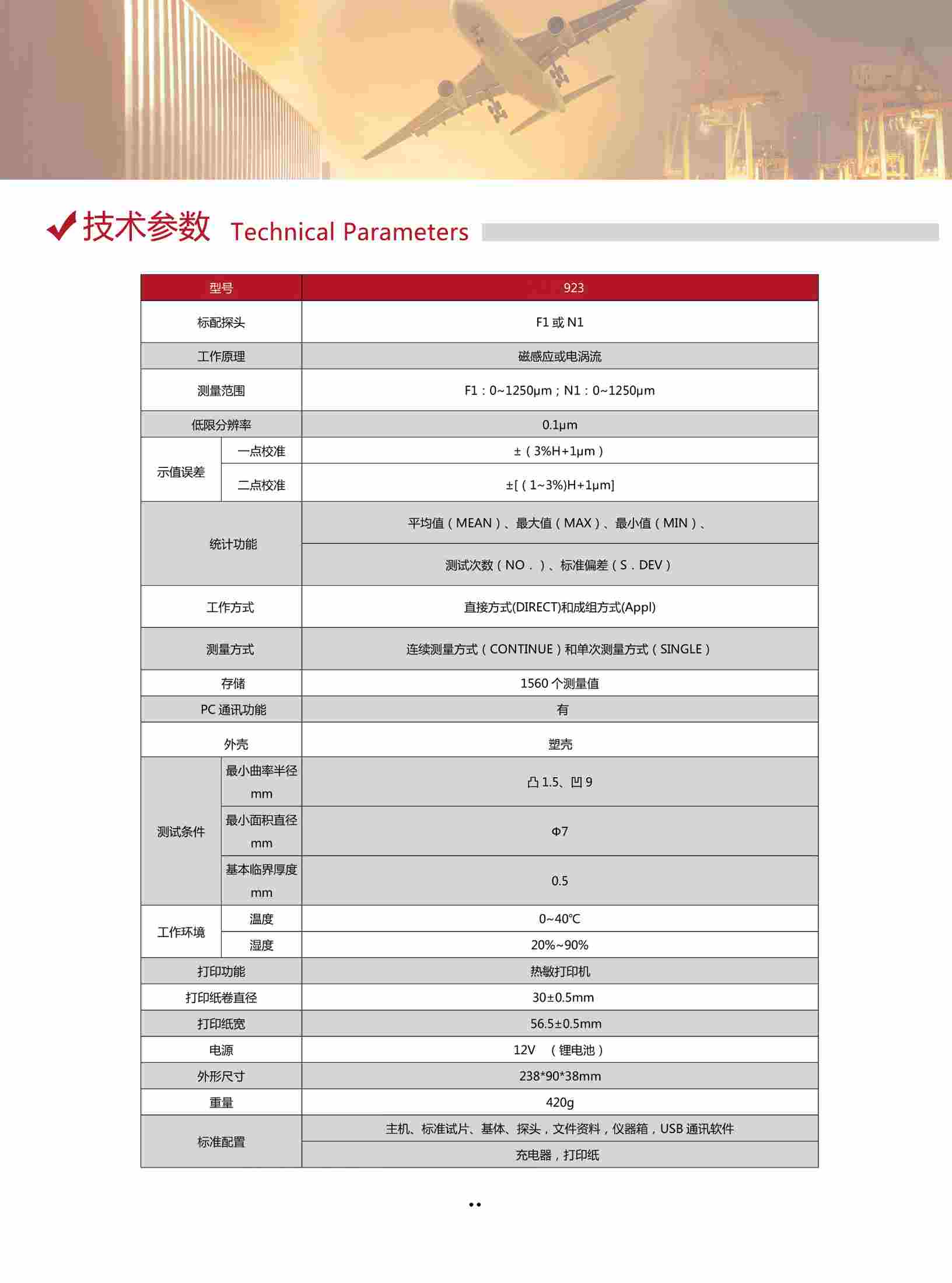

技术参数
