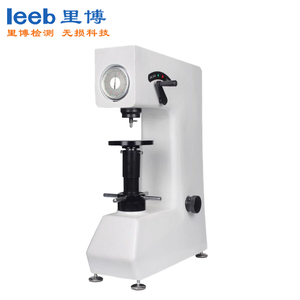

500RA型手动洛氏硬度计
500RA型手动洛氏硬度计采用一体化铸铁机身，不变形，不位移，砝码加载结构，性能稳定，测量精度高。表盘直接读数，机械式手动测试，无充电装置，精密液压缓冲剂，加载平稳、速度可调，具有良好的可靠性，可操作性和直观性。结构坚固，刚性好、准确。
详细介绍
【产品概述】
一体化铸铁机身，不变形，不位移，砝码加载结构，性能稳定，测量精度高。表盘直接读数，机械式手动测试，无充电装置，精密液压缓冲剂，加载平稳、速度可调，具有良好的可靠性，可操作性和直观性。结构坚固，刚性好、准确。
【功能介绍】
-
表盘直接读数；
-
机械式手动测试，无电器装置；
-
精密液压缓冲器，加载平稳、速度可调；
-
具有良好的可靠性，可操作性和直观性；
-
结构坚固，刚性好 、准确。
【应用范围】
测定黑色金属，有色金属，淬火钢，调质钢，退火钢，可锻铸件，铝合金，铜，轴承钢等。
【技术参数】
|
型号 |
500RA |
|
初试验力 |
10kgf(98.07N) |
|
试验力 |
60kgf(588N) 100kgf(980.N) 150kgf(1471N) |
|
洛氏标尺 |
HRA, HRB, HRC, HRD, HRE, HRF,HRG,HRH,HRK |
|
硬度分辨率 |
0.5HR |
|
显示方式 |
表盘直接读数 |
|
操作方式 |
手动 |
|
试件最大高度 |
180mm |
|
压头到内壁 |
160mm |
|
外形尺寸(mm) |
520X240X700mm |
|
主机重量 |
约50Kg |
|
执行标准 |
精度符合GB/T230.2、ASTM E18 |
【洛氏试验原理】
试验开始时，试验机压头放在试件上，施加初试验力，并建立一由位移传测量装置测出的基准点。因为初试验力使压头压入试件，所以表面的光洁或不规则不会影响试验。接着试验机施加主试验力，这一较大的力，进入试样更深，然后卸除主试验力，同时保持初试验力，此时，试验机测量相对于既定的基准点的凹痕深度。凹痕的直线深度是洛氏硬度数值的基础。凹痕深度浅只表示材料硬度较高，凹痕深度相对深，则表示材料硬度较软。

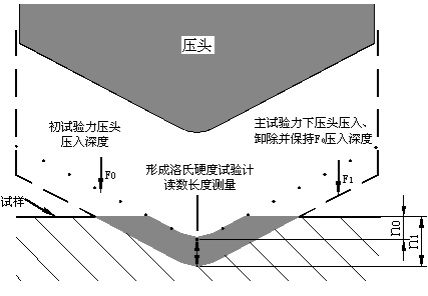

硬度计测量原理图
HRC.A＝100－n1－n0 0.002
HRB=130－n1－n0 0.002
式中：n0 — 在初试验力F0作用下，压头压入试样的深度
n1 — 在以施加总试验力F，并卸除主试验力F1，但仍保持初试验力F0时压头压入试件的深度。
【硬度计主机外形】

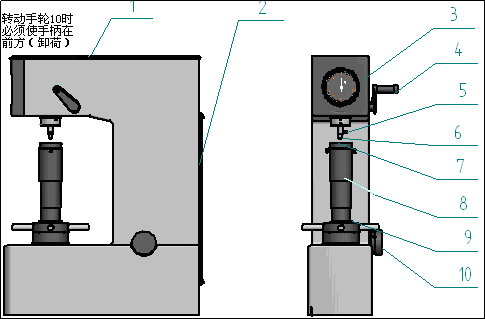

硬度计主机外形
1.上盖
2.后盖
3.表盘
4.手柄
5.压头止紧螺钉
6.压头
7.试台
8.螺杆 （有护套）
9.旋轮
10.手轮
【硬度计符合标准】
GB/T 230.1-2018 金属材料 洛氏硬度试验 第1部分 试验方法
GB/T 230.2-2012 《金属材料 洛氏硬度试验 第2部分：硬度计的检验与校准》国家标准
JJG 112-2013_金属洛氏硬度计(A,B,C,D,E,F,G,H,K,N,∕T标尺)检定规程
ASTM E18-2015金属材料洛氏硬度试验方法标准
ASTM标准-金属试验方法及分析程序
【标准配置】
|
名称 |
数量 |
名称 |
数量 |
|
金刚石洛氏压头 |
1只 |
φ1.5875mm球压头 |
1只 |
|
φ1.5875mm钢球 |
5只 |
标准洛氏硬度块 |
共3块 |
|
砝码A、B、C |
共3只 |
大、中、 V型试台 |
各1只 |
|
产品使用说明书 |
1本 |
产品合格证 |
1份 |
