仪器适用于多种金属及部分非金属材料的显微维氏硬度测定,能够对多种零件(机加工件、锻件、铸铁、铸钢件等)、有色金属及热后处理零件等进行硬度的测定,同时适用于有效硬化层深度、涂镀层及焊接件的热影响部位测定。还可用于多种金属零件内部金相组织的观察及对图像进行采集、显示及输出打印。适用于测量工件的硬度梯度分布曲线及测量热处理后齿轮的表面硬度,有效硬化层深度。

详细介绍

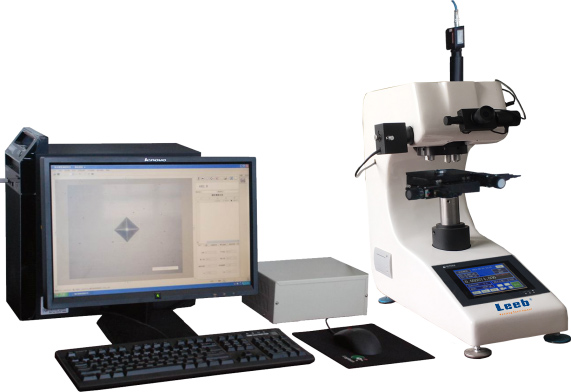

触摸屏自动维氏硬度系统:

一、仪器名称和型号、交货期限:
1、仪器名称:螺纹钢触摸屏自动维氏硬度系统
2、仪器型号:FBMHVS-XY
3、供货期:一个月
二、仪器应用范围:
仪器适用于多种金属及部分非金属材料的显微维氏硬度测定,能够对多种零件(机加工件、锻件、铸铁、铸钢件等)、有色金属及热后处理零件等进行硬度的测定,同时适用于有效硬化层深度、涂镀层及焊接件的热影响部位测定。还可用于多种金属零件内部金相组织的观察及对图像进行采集、显示及输出打印。适用于测量工件的硬度梯度分布曲线及测量热处理后齿轮的表面硬度,有效硬化层深度。

三、仪器配置:
型号 FBMHVS-XY
可配试验力 9.8N(1Kgf),49N(5Kgf),98N(10kgf),196N(20Kgf),294.2N(30Kgf),490N(50kgf
执行标准 GBT4340.1,GBT4340.2,ASTM_E92
试验力施加方法 自动(加荷、保荷、卸荷)
XY样品台和移动控制 系统提供XY电动移动样品台:
1.XY行程:50mm*50mm台面尺寸:110mmX110mm,位移重复精度< 2um;行程和尺寸可定制
2.自动边缘扫描:沿样品边缘自动扫描并描绘样品边缘整体图,供加载路径规划使用,适合于需要在样品的特定位置上的硬度测量
3.XY移动速度均可调
4.可按方向按钮或键盘方向键,或通过输入移动距离等移动或升降

加载模式和路径设置 加载路径设置提供如下模式:
1.沿线;2.沿线带角度;3.自由点击;4.横向沿线;5.纵向沿线; 6.沿曲线多条线;7.沿曲线矩阵;8.圆弧;9.齿心;10.齿顶平行;11.自动沿边缘带角度;12.自动沿边缘矩阵;13.圆心。新的模式可定制添加
自动测量 按设定的加载路径逐点自动加载、自动测量压痕计算硬度值,并自动绘制硬化曲线;一键完成:
1.可设置小HV,测量到达该值后自动停止
2.测量完成后,可在原路径上继续加点测量

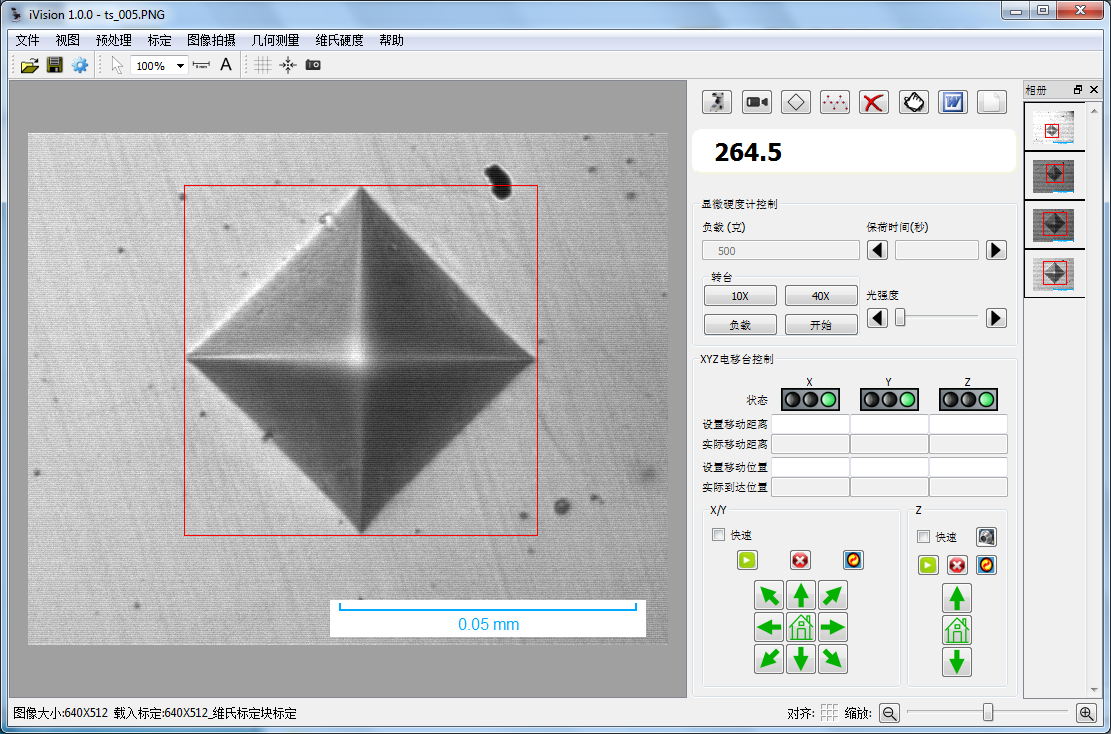

3.每点测量图像被保存可用于最后手动修正;修正时只需要鼠标拖拉压痕四边形边框,硬度测量值、统计、和测量像册等自动更新
摄像头和标定管理 1.130万像素 USB2.0 CMOS 用于显微镜测量摄像头 (3百万像素摄像头可选)
2.可用硬度标定块或标定尺两种方法标定摄像头
3.为了提高测量准确度,可对不同试验力分别标定,系统自动载入
硬度值转换、修正、有效验证 1.硬度转换:测得的维氏硬度值可转换到美标、国标、或德标的其它硬度值如HB、HR等;
2.硬度修正:可对球面或圆柱面样品测量值进行修正;
3.有效验证:根据测得的硬度值,计算出最小的样品厚度、测试点距样品边缘距离、和测试点之间的距离
数据统计 自动计算硬度的平均值、方差、Cp、 Cpk等统计值
硬化曲线 自动绘制硬化曲线:
1.在一个测量路径下可自动生成多条硬化曲线或按平均值生成单条曲线;
2.可绘制HV对XY的硬化曲线图
数据储存 原始测量数据和图像等可保存于文档供以后调出打出报告;一个文件保存一个测量的所有数据

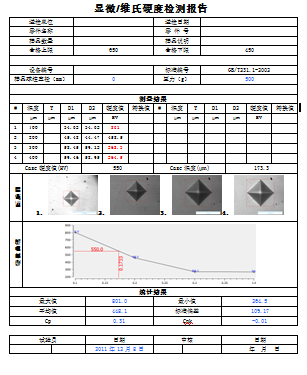

测试报告 自动生成WORD或EXCEL文档报表;报表格式可定制;标准格式包括每单个测量点硬度值、统计值、压痕图像、和硬化曲线等
努氏硬度 可设置为努氏硬度测量
断裂韧性 可设置为测量压痕断裂韧性
其他功能 包括图像/视频拍摄、图像处理、几何尺寸测量、文档标注、相册管理、和定倍打印等;文档标注可在图像上输入文字、清单、和图片等



维氏硬度自动测量系统配置:

主 要 功 能:

一. XY样品移动控制: 系统提供XY电动移动样品台
;Z轴丝杆控制、手动调焦;XY可同时运动;
XY可用键盘方向键微调到位;
二.    摄像头:1.3M像素CMOS USB2.0 摄像头,其它摄像头可选;
三.    加载模式和路径设置: 系统提供多种加载模式包括沿线、沿边缘角度、沿曲线边缘角度等;加载点坐标可设置;
四.    自动寻边: 沿样品边缘自动扫描并自动找到拐点如齿顶齿根等;
五.    一次性手动调焦后自动加载、自动测量:按一次性调焦后系统按设定的加载模式多点自动加载、自动测量,并自动绘制硬化曲线;一键完成;
六.    硬度值转换、修正、验证: 系统可同时将测得的维氏硬度值转换到其它多个硬度标尺如HB、HR等;可对球面圆柱面样品测量值进行修正;可对样品测量值进行验证;

七.    数据统计:自动计算测量硬度的平均值、方差、Cp、 Cpk等统计值;
八.    数据储存:测量数据和图像等可保存于一个文档供以后调出;
九.    测试报告: 自动生成WORD或EXCEL文档报表;用户可定制报表格式;标准格式包括每单个硬度测量值、统计值、压痕图像、和硬化曲线等;用户还可输入自定义的额外信息用于报告;测试数据也可发送到指定的网络端口。
十.    努氏硬度: 可设置为努氏硬度测量;
九.    断裂韧性: 可设置为测量压痕断裂韧性;
十.其它功能: 含 iVision-PM显微图像处理与测量系统的所有功能,包括图像拍摄、标定、图像处理、几何尺寸测量、文档标注、相册管理、和定倍打印等;

系 统 特 点:

手动修改:测量后可便捷地用鼠标手动拖拉修改压痕标记,测量值和统计结果等将自动更新。
名称 数量 名称 数量
XY电动位移工作台 1只 XY步进驱动箱 1只
电源线 1根 USB连接线 1根
XY连接线 1根 RS232串口线 1根
130万摄像头 1只 软件安装光盘 1片
加密狗 1只

仪器安装要求:

1.供电需求:

光谱仪基本配电要求为交流供电220VAC,三线,单相,50 Hz,无电磁干扰,输入电流为16安培。

2.操作环境要求:

仪器应安放在低噪音、低尘、无震动、无腐蚀性气体的环境中。 JMHVS-XY自动维氏硬度计设计操作环境温度在0℃ - 50℃之间。相对湿度在 30 – 80% (无冷凝)。仪器应避免阳光长期直射、远离通风口(冷风或热风)。
温度变化要求:
若保持仪器正常工作,环境温度的变化不应太大,仪器的稳定性及数据质量。通常情况下,由于现场早晚温差、阳光直射升温、空调等,都会造成温度的漂移变化,在温度控制过程中应加以注意。
相对湿度要求:
现场湿度与温度一样,都会对仪器的操作及稳定性带来影响。通常要求相对湿度要控制在 30 到80%以内,但需要是无冷凝环境。用户应对现场相对湿度进行监控,防止水气凝结,造成仪器电路系统损坏。

3.附属设备及要求:

FOUNDRY-MASTER Optimum直读光谱仪正常工作状态下,要求备有相关的附属设备以实验室配套仪器。在安装时根据实验室面积及空间条件,保证温度的相对稳定
样品前处理设备是正常分析的前提条件,制样时应备有相应的磨样设备、车床或多种规格的砂纸。

仪器验收:

JMHVS-XY自动维氏硬度计验收一般由用户组织进行,但要求用户在验收时提供需要的仪器工作条件。仪器的验收主要包括以下内容:

1.供货情况

1.1.交易双方依照合同开箱清点,供货无错误、无短缺

1.2.仪器外观无磨损、破损现象,零备件消耗件无破损、短缺
1.3.依照合同,仪器随机软件中基体、程序(包括子程序)齐全。

2.仪器安装调试

2.1.仪器外部电路连接规范
2.2.仪器开机后运行正常无故障,如有其他情况需向用户说明情况,并填写安装调试备忘录。

3.用户培训

3.1.用户能够操作仪器(包括开关机、分析样品、数据的存储、调出及打印等)
3.2.用户能够完成仪器的校准操作
3.3.用户能够完成仪器的日常维护
3.4.针对不同用户,工程师应告知仪器在应用方面的注意事项

4.仪器的分析数据

4.1.仪器的现场分析数据及分析能力可参照已签订的技术合同进行验收。
4.2.技术合同未提及具体验收条款的,可参考维氏硬度计仪器相关进行验收。

5.仪器的验收可与仪器的安装调试同步进行。
