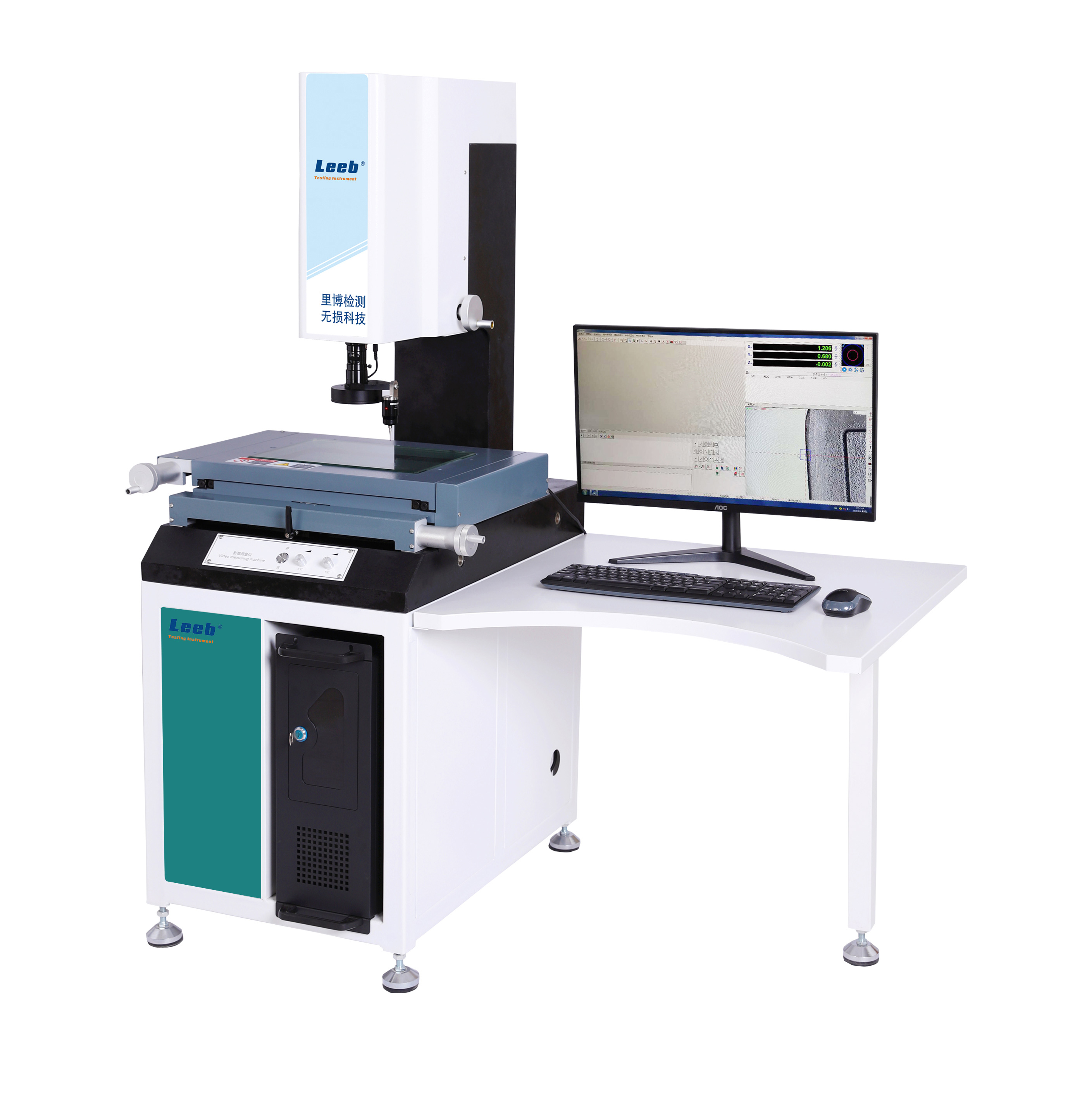

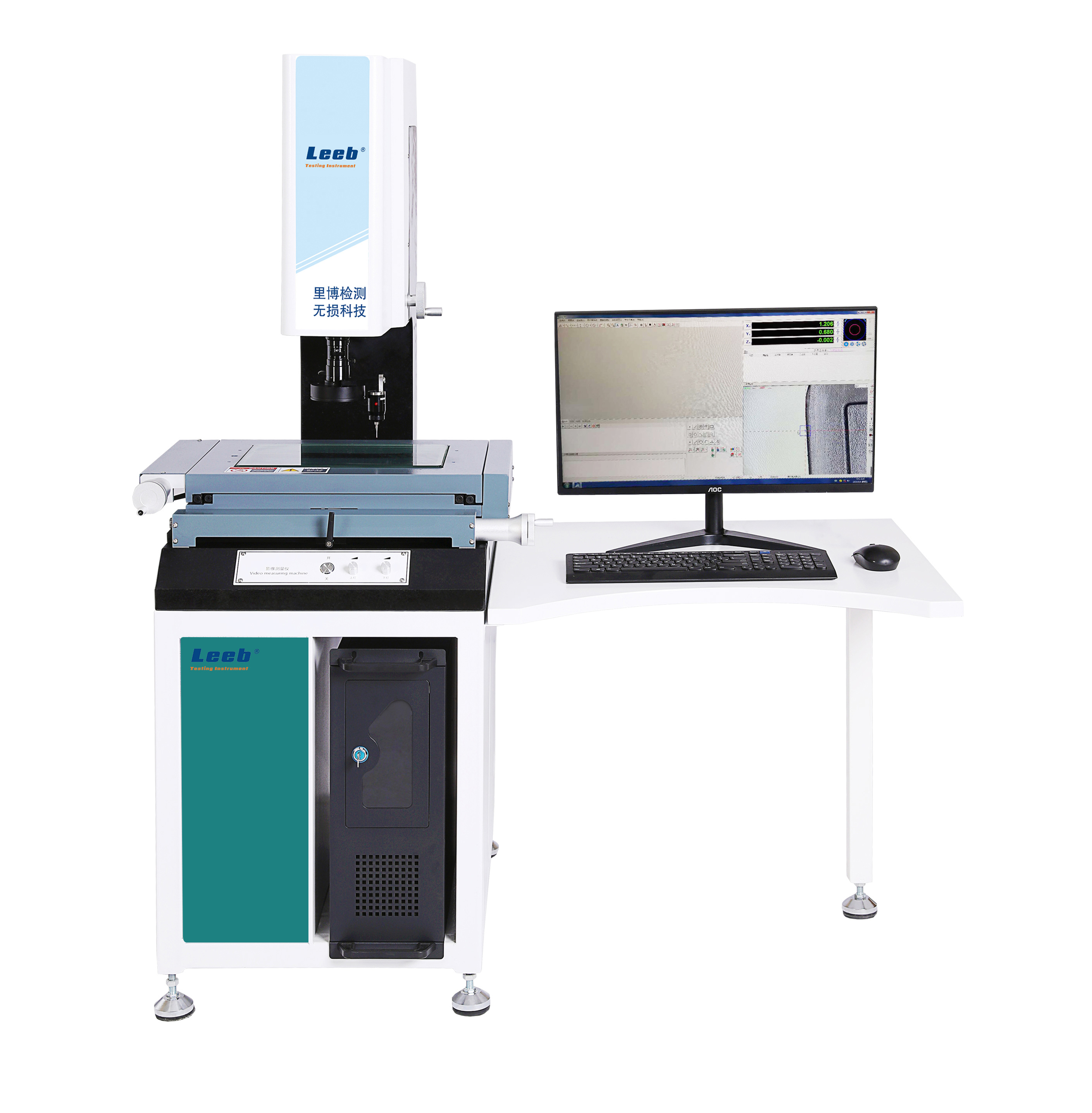

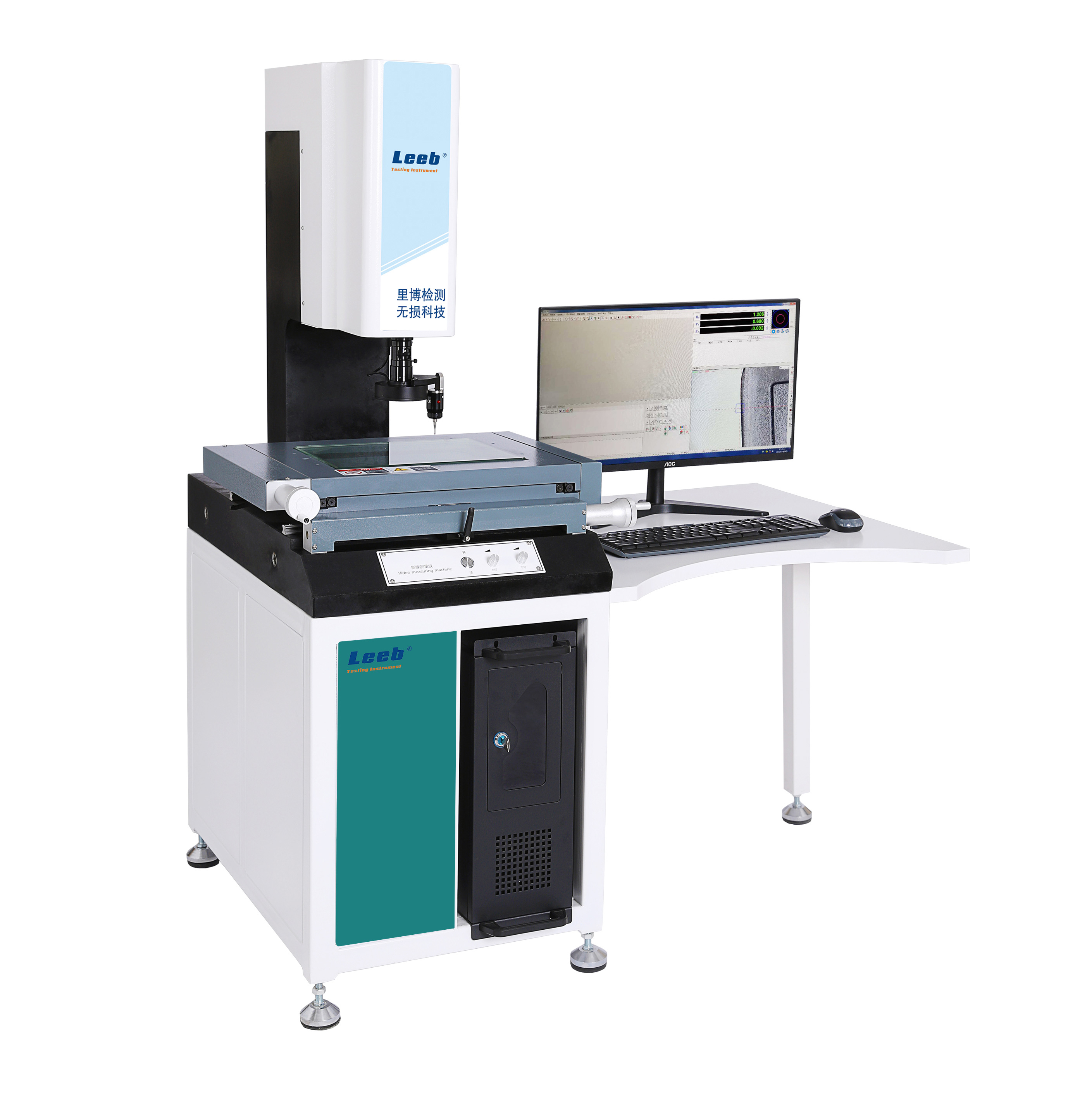

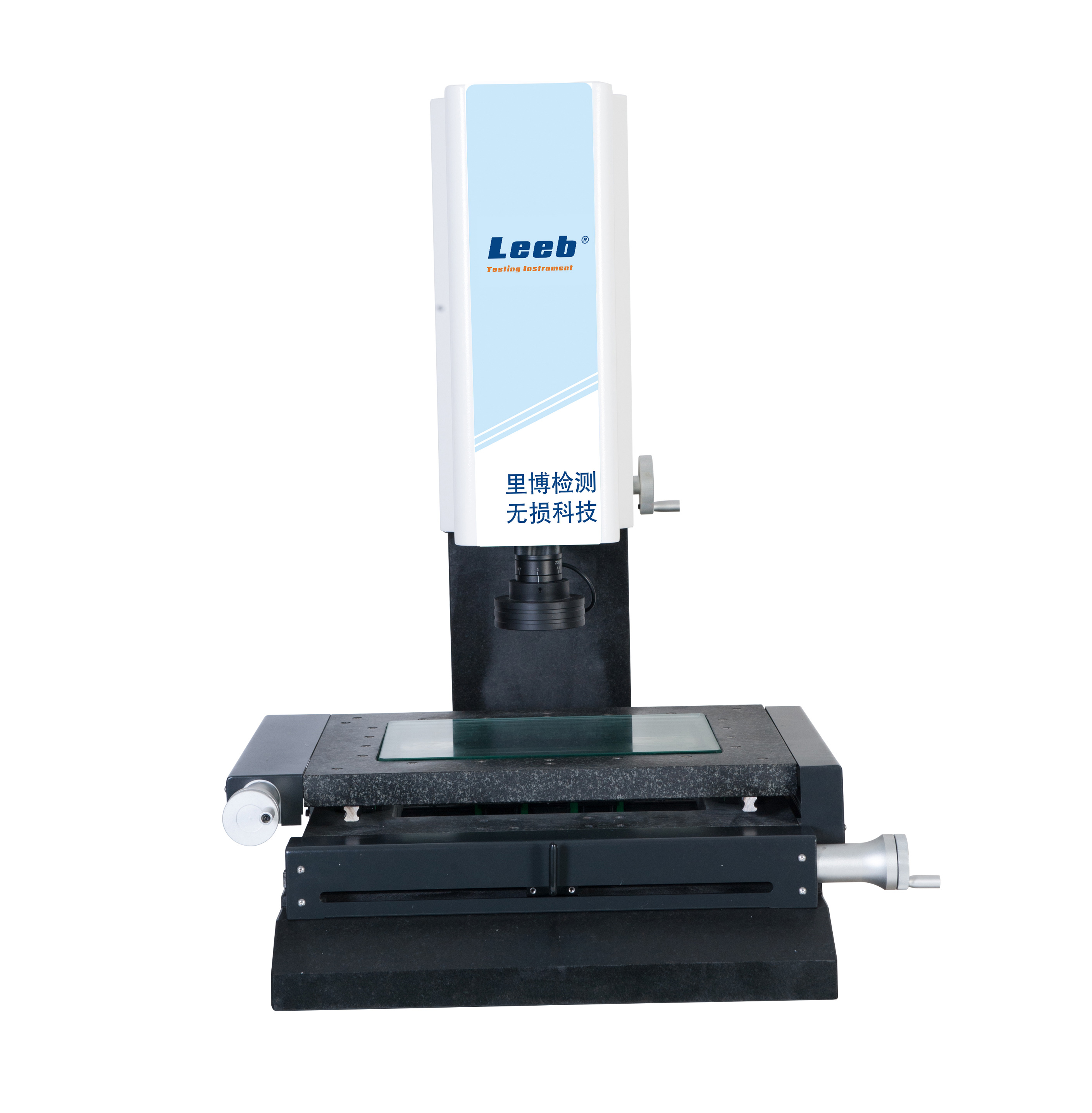

手动影像仪LBYX3060

产品特点
1.采用高清彩CCD相机；
2.变焦物镜与十字线发生器作为测量瞄准系统；
3.由二维平面工作台、光栅尺与数据箱组成数字测量及数据处理系统；
4.仪器具有多种数据处理、显示、输入、输出功能；
5.与电脑连接后，采用专门测量软件可对测量图形进行处理。

查看更多影像仪

详细介绍

【应用领域】

仪器适用于以二维平面测量为目的的一切应用领域。
这些领域有：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。

【主要技术参数】

序号	项目名称	技术参数
1	有效测量行程(X轴×Y轴×Z轴)	300 mm×200 mm×200 mm
2	Z轴调焦升降范围	≤200mm
3	光栅尺分辨率	0.0005mm
4	X、Y轴线性精度	U≤( 2.5+L/200 ) μm （L单位：mm）
5	载物台尺寸	460mm×360mm
6	玻璃台尺寸	328mm×228mm
7	玻璃和承载重量	东莞铭思：高精度光学玻璃，承载重量≤50kg
8	高清相机	德国 COMST 高清1/3彩色CCD
9	镜头	香港PMS（普密斯）连续变倍高清镜头光学放大倍率0.7×-4.5×
10	影像放大倍数	20-180×
11	光栅尺	高精度新天精密光栅尺,分辨率0.0005mm
12	上光系统	台硕自主定制LED 环形冷光源
13	下光系统	台硕自主定制LED圆形冷光源
14	传动方式	台湾精密无牙传动＋P级精密交叉导轨
15	操作方式	摇杆手柄、鼠标拖动
16	主机外形尺寸约	725 mm×660 mm×830 mm
17	机台底座、Z轴立柱	高精度花岗岩
18	仪器总重	约200 kg
19	软件	自主研发正版2D精密测量测软件
20	数据输出	测量数据Word(doc)、Excel(xls)、物件放大摄像图形(bmp、jpg)、二维图形AutoCAD(dxf)、数据Word(doc格式)、Excel(xls格式)
21	数据导入	二维图形AutoCAD(dxf))
22	电源	AC 220±5V、50Hz
23	使用环境	温度 25±10℃，湿度 35%-65%
