袖珍便携式表面粗糙度仪TR110金属表面光洁度仪

袖珍便携式表面粗糙度仪TR110金属表面光洁度仪

    袖珍表面粗糙度仪是于测量被加工零件表面粗糙度的新型智能化仪器。集当今微处理器技术和传感技术于一体,以的微处理器和高度集成化的电路设计,构成适应当今仪器发展趋势的小型的体系结构,可以完成粗糙度参数的采集、处理和显示工作。

适用于加工业、制造业、检测、商检等部门,适用于大型工件及生产流水线的现场检验,以及检测、计量、商检等部门的外出检定。



详细介绍

产品概述

袖珍表面粗糙度仪是于测量被加工零件表面粗糙度的新型智能化仪器。集当今微处理器技术和传感技术于一体,以的微处理器和高度集成化的电路设计,构成适应当今仪器发展趋势的小型的体系结构,可以完成粗糙度参数的采集、处理和显示工作。适用于加工业、制造业、检测、商检等部门,适用于大型工件及生产流水线的现场检验,以及检测、计量、商检等部门的外出检定。本仪器给出的参数符合GB/T 3505-2000《产品几何技术规范、表面结构、轮廓法、表面结构的述语、定义及参数》、符合GB/T 6062-2002《产品几何量技术规范(GPS)表面结构轮廓法接触(触针)式仪器的标称特性》。适用于加工业、制造业、检测、商检等部门,适用于大型工件及生产流水线的现场检验,以及检测、计量、商检等部门的外出检定。不仅可以测量外圆、平面、锥面,还可测长宽大于80×30mm的沟槽。

主要功能

全铝合金外壳;

● 示值稳定;

● 抗高温、抗潮湿;

● 具有示值校准功能

适用材料

适用于加工业、制造业、检测、商检等部门,主要适用于大型工件及生产流水线的现场检验,以及检测、计量、商检等部门的外出检定。

基本原理

当传感器在驱动机构的驱动下沿被测表面作匀速直线运动时,其内部垂直于工作表面的触针随工作表面的微观不平轮廓产生垂直方向的位移,再通过传感器将位移变化量转换成电量的变化,将该电信号进行放大,滤波,经A/D转换为数字信号,再经DSP处理,计算出Ra、Rz、Rq、Rt值并显示。

技术参数

 名称

 TR100

 TR110

测量参数

Ra、Rz

Ra、Rz 、Rq、Rt

测量范围

Ra:0.05-10.0μm;  Rz:0.1-50μm

取样长度

0.25mm、0.8mm、2.5mm;

评定长度

1.25mm、4mm、5mm

扫描长度

6mm

 示值误差

≤±10%

示值变动性

<12%

传感器类型

压电晶体

电源

3.7V锂离子电池

工作温度

0ºC- 40ºC

重量

200g

外形尺寸

106×70×24mm

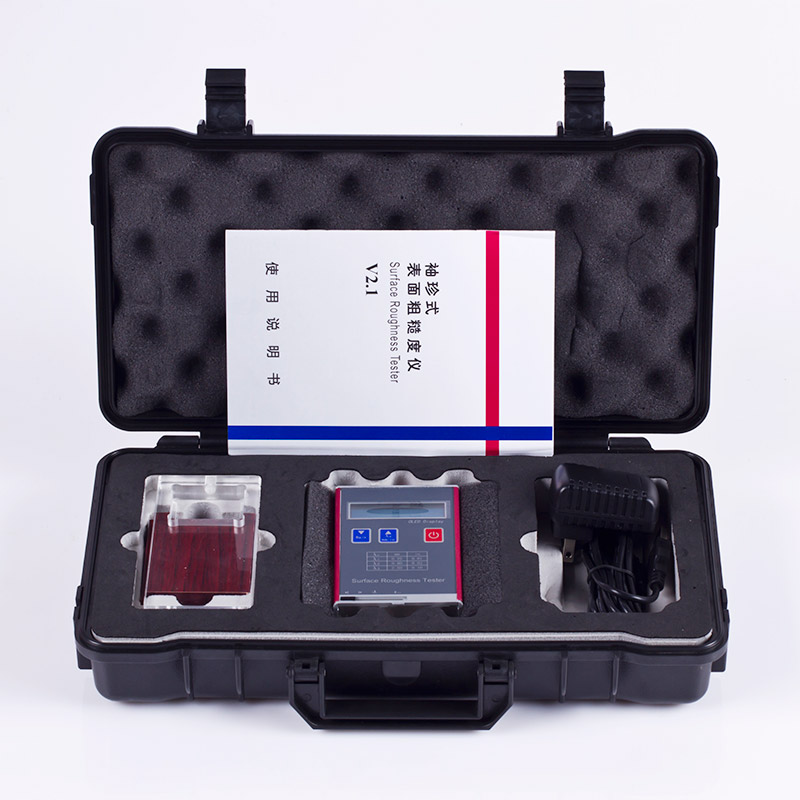

 标准配置





图片欣赏

  • 袖珍便携式表面粗糙度仪TR110金属表面光洁度仪
  • 袖珍便携式表面粗糙度仪TR110金属表面光洁度仪
  • 袖珍便携式表面粗糙度仪TR110金属表面光洁度仪
  • 袖珍便携式表面粗糙度仪TR110金属表面光洁度仪
  • 袖珍便携式表面粗糙度仪TR110金属表面光洁度仪
