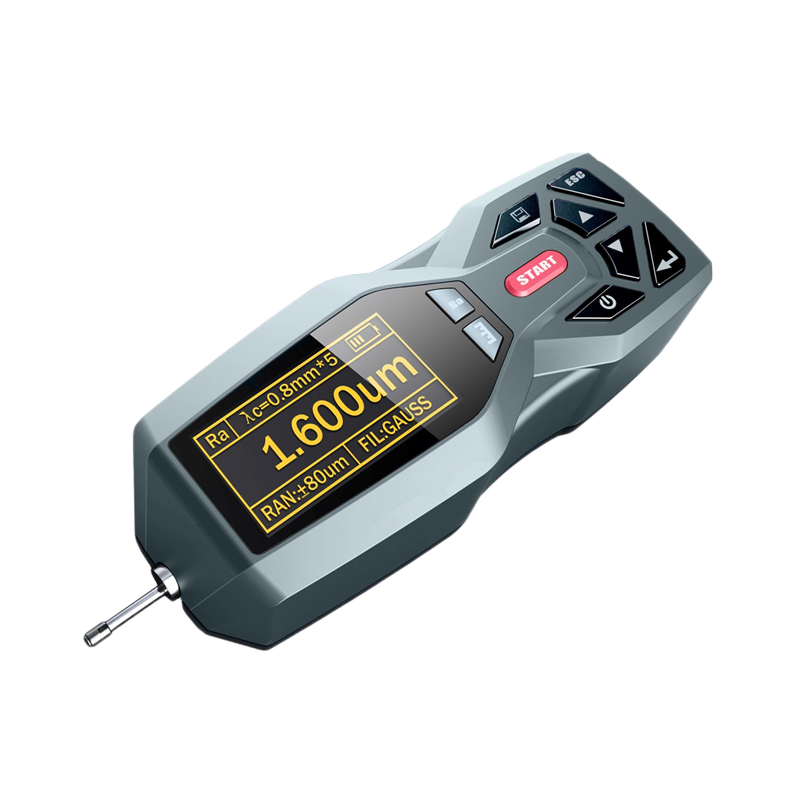

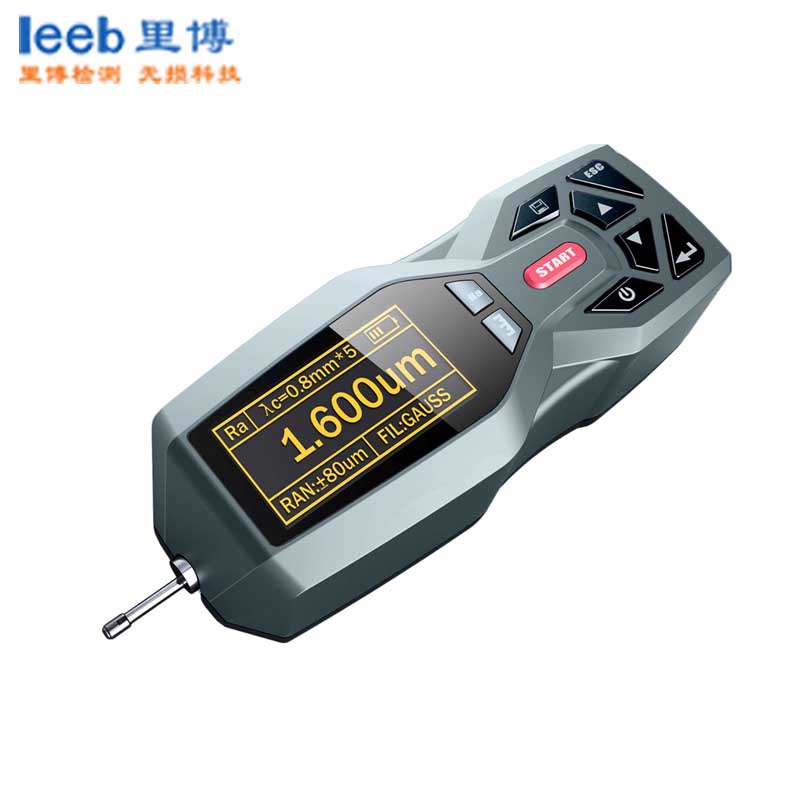

leeb里博手持式粗糙度仪TR220  可打印  可选平台

leeb里博手持式粗糙度仪TR220 可打印 可选平台



便携式粗糙度仪是一台便携式触针表面粗糙度形状测量仪,适用于车间检定站、实验室、计量室等环境的检测。测量参数符合国际标准并兼容美国、德国、日本英国等一些工业发达国家的标准。测量结果可以数字和图形方式显示在液晶显示器上,也可以输出到打印机上。


详细介绍

 概述

TR210便携式粗糙度仪是一台便携式触针表面粗糙度形状测量仪,适用于车间检定站、实验室、计量室等环境的检测。测量参数符合国际标准并兼容美国、德国、日本英国等一些工业发达国家的标准。测量结果可以数字和图形方式显示在液晶显示器上,也可以输出到打印机上。

 产品功能和特点

● 机电一体化设计,体积小,重量轻,使用方便;

● 采用DSP芯片进行控制和数据处理,速度快,功耗低;

大量程,多参数Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,RzJIS,Rsk,Rku,Rsm,Rmr;

● 128×64 OLED点阵显示器,数字/图形显示;高亮无视角;

● 显示信息丰富、直观、可显示参数及图形;

● 兼容ISO、DIN、ANSI、JIS多个国家标准;

● 内置锂离子充电电池及充电控制电路,容量高、无记忆效应;

● 有剩余电量指示图标,提示用户及时充电;

● 可显示充电过程指示,操作者可了解充电程度;

● 连续工作时间大于20小时;

● 大容量数据存储,可存储100组原始数据及波形;

● 实时时钟设置及显示,方便数据记录及存储;

● 具有自动休眠、自动关机等节电功能;

● 防电机走死电路及软件设计;

● 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息;

● 坚固、小巧、便携、稳定性高;

● 可连接打印机(选配)。

 产品参数

项目

TR220

最大驱动行程

17.5mm/0.7inch

示值误差

不大于±10%

示值变动性

不大于6%

测量轮廓

粗糙度,波纹度,原始轮廓

参数

Ra0.025μm  ~  12.5μm,

Rz0.02μm  ~  160μm,

Rq,Rt,Rp,Rv,R3z,R3y,RzJIS,Rsk,Rku,Rsm,Rmr

滤波器

RC,PCRC,Gauss,ISO13565

取样长度l

0.25mm,0.8mm,2.5mm

评定长度L

(1-5)l

内部存储能力

100组原始数据

外部输入/输出接口

USB

电源

内置锂离子充电电池/外接电源适配器

外型尺寸

143×55×42mm(主机)

重量

0.4kg(主机)

选配

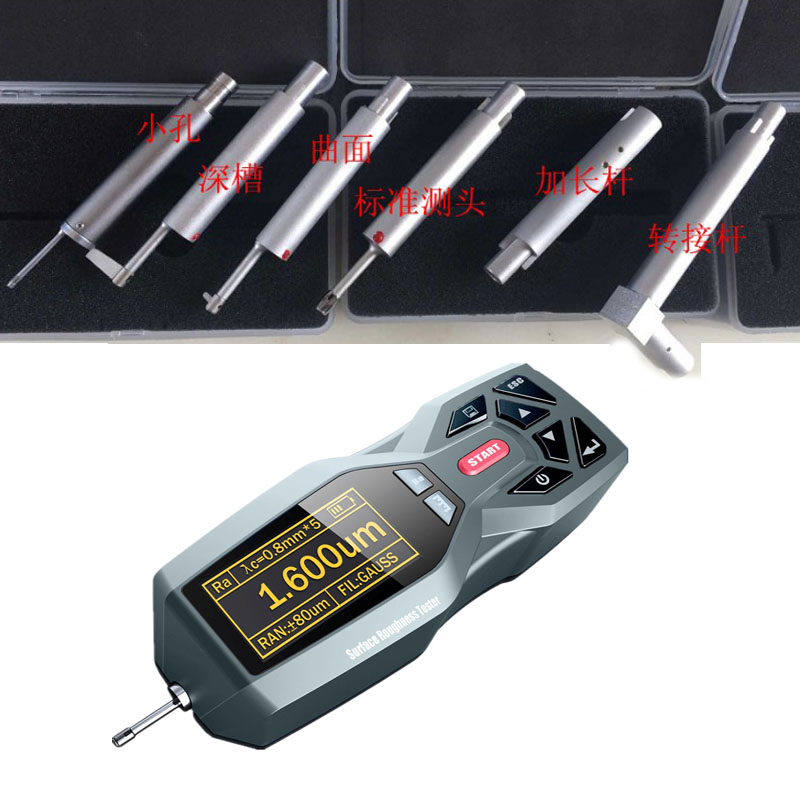

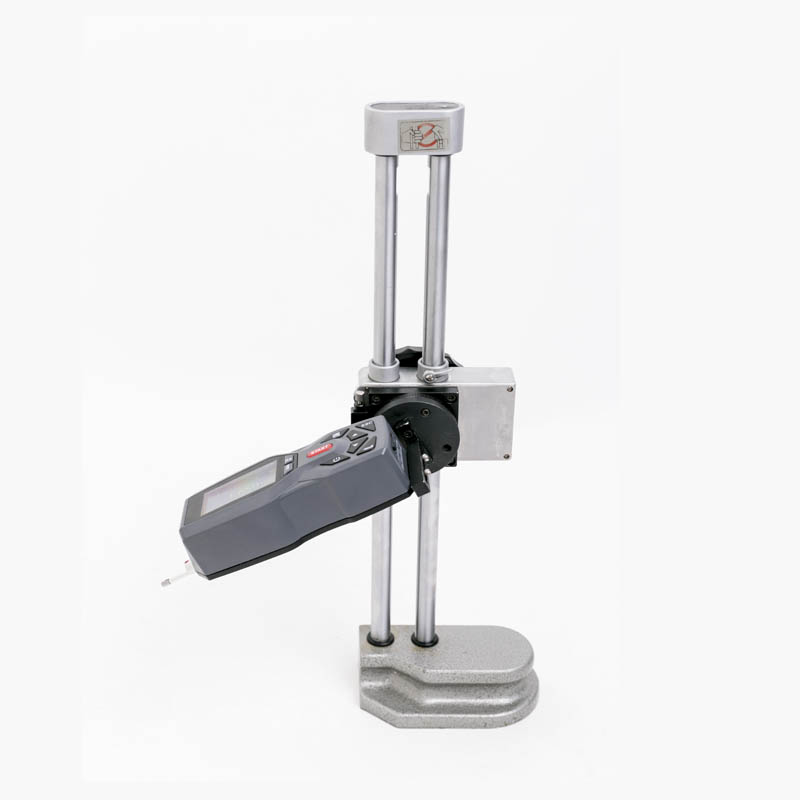

曲面、沟槽、极小孔传感器、测量平台、接长杆、软件

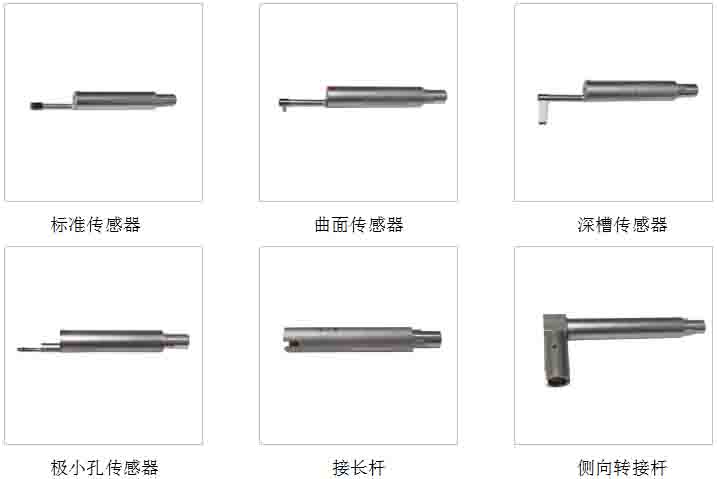

传感器:

传感器性能指标

检测原理

电感式

测量范围

160μm

针尖半径

5μm

针尖材料

金刚石

触针测力

4mN(0.4gf)

触针角度

90°

导头纵向半径

45mm

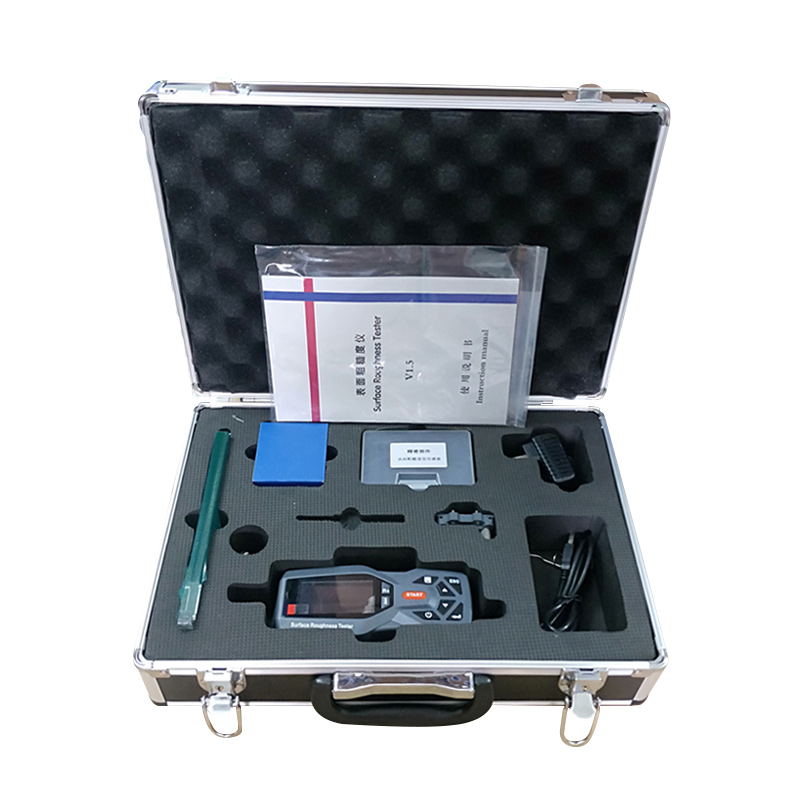

 标准配置



主机

1

标准传感器

1

多刻线样板

1

样板支架

1

活动支架

1

电源适配器

1

USB充电电缆

1

仪器箱

1



传感器:
