X射线探伤仪(XXG-3205型)

X射线探伤仪(XXG-3205型)

1.设备名称:便携式X射线探伤机

2.设备型号:XXG-3205型

X射线管采用陶瓷管。

详细介绍

一、概述

1.设备名称:便携式X射线探伤机

2.设备型号:XXG-3205型

X射线管采用陶瓷管。

二、主要功能

● X射线发生器体积小,阳极接地,风扇强迫冷却;

● 重量轻,携带方便,操作简单,设计新型,质量稳定;

● 自动化程度高,故隔显示;

● 严格按1:1方式工作休息,保障机器使用寿命;

● 更有更强的软硬件抗干扰能力;

● 延时曝光,保障操作者安全。

三、适用范围

适用于国防、造船、石油、化工、机械、航空航天和建筑等工业部门检查船体、管道、高压容器、锅炉、飞机、车辆和桥梁等材料、零部件加工焊接质量,里面缺陷以及轻金属、橡胶、陶瓷等加工的质量,本机型可对工件厚度在30mm以下A3钢进行检测。

四、规格参数

 压 (V)

单相AC220V±10%、50Hz

   量  (KVA)

3.2

管电压 (KV)

180-320

管电流 (mA)

4.2—5.0

线 管

毫安稳定度

2%

点 (mm)

3.0×3.0

射 角

45°+5°

穿透力A3钢   (mm)

54 (曝光5分钟 黑度大于1.5)

制 器

外形尺寸 (mm)

365×295×165

 量  ( Kg )

12

 路

变频、自动训机、故障现示、延时开机、自动保护

发生器









线 发 生 器

却 方 式

强迫风冷

缘 方 式

SF6气体绝缘

工作压力 ( Mp )

0.35—0.5

外形尺寸 ( mm )

345×345×670

端环与焦点中心距离( mm )

120

 量(Kg)

37

敏 度

2%

作 方 式

5min工作,5min休息

五、设备标准配置

(1)X射线发生器          1台

包括: X射线管1支、变压器1套、冷却系统1套、温控装置1套、X射线管为陶瓷材质

(2)控制器                1台

(3)连接电缆              1根        20 米

(4)电源电缆              1根        10 米

(5)接地线                1根        5 米

图片欣赏

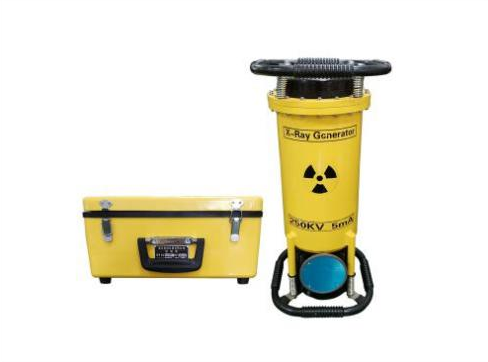

  • X射线探伤仪(XXG-3205型)

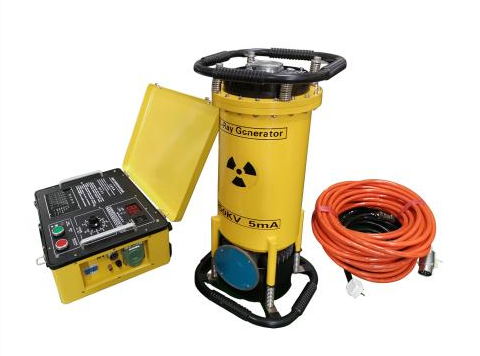

  • X射线探伤仪(XXG-3205型)
