X射线探伤仪(XXG-3005W型）
1．设备名称：便携式X射线探伤机
2．设备型号：XXG-3005W型
X射线管采用电压高、体积小、性能稳定、寿命长的波纹陶瓷管，从而使X射线发生器的体积更小，重量更轻，在使用寿命和抗振方面比其它种类的X射线探伤机好点。
详细介绍
一、概述
1．设备名称：便携式X射线探伤机
2．设备型号：XXG-3005W型
X射线管采用电压高、体积小、性能稳定、寿命长的波纹陶瓷管，从而使X射线发生器的体积更小，重量更轻，在使用寿命和抗振方面比其它种类的X射线探伤机好点。
◆ X射线发生器体积小，阳极接地，风扇强迫冷却
◆ 重量轻,携带方便,操作简单
◆ 按1:1方式工作休息
◆ 造型美观,结构合理
◆ 延时曝光，保证操作者安全
三、适用范围适用于国防、造船、石油、化工、机械、航空航天和建筑等工业部门检查船体、管道、高压容器、锅炉、飞机、车辆和桥梁等材料、零部件加工焊接质量，里面缺陷以及轻金属、橡胶、陶瓷等加工的质量，本机型可对工件厚度在40mm以下A3钢进行检测。
四、规格参数
|
输 入 |
电 压 (V) |
单相AC220V±10%、50Hz |
|
容 量 (KVA) |
≤2.5 |
|
|
输 出 |
管电压 (KV) |
150-250 |
|
管电流 (mA) |
4.2—5.0 |
|
|
射 线 管 |
毫安稳定度 |
2% |
|
焦 点 (mm) |
2.0×2.0 |
|
|
辐 射 角 |
45°+5° |
|
|
穿透力A3钢 (mm) |
39 |
|
|
控 制 器 |
外形尺寸 (mm) |
365×295×165 |
|
重 量 ( Kg ) |
12 |
|
|
电 路 |
变频、自动训机、故障现示、延时开机、自动保护 |
|
|
发生器
线 发 生 器 |
冷 却 方 式 |
强迫风冷 |
|
绝 缘 方 式 |
SF6气体绝缘 |
|
|
工作压力 ( Mp ) |
0.35—0.5 |
|
|
外形尺寸 ( mm ) |
320×320×640 |
|
|
端环与焦点中心距离( mm ) |
110 |
|
|
重 量(Kg) |
27 |
|
|
灵 敏 度 |
＜2% |
|
|
工 作 方 式 |
5min工作，5min休息 |
|

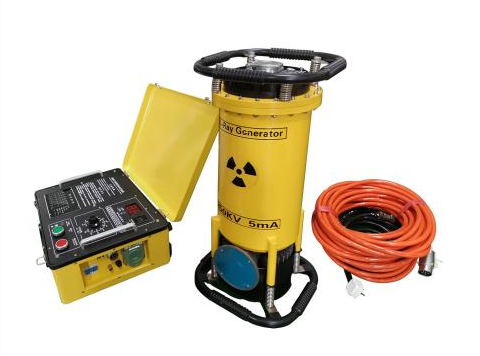

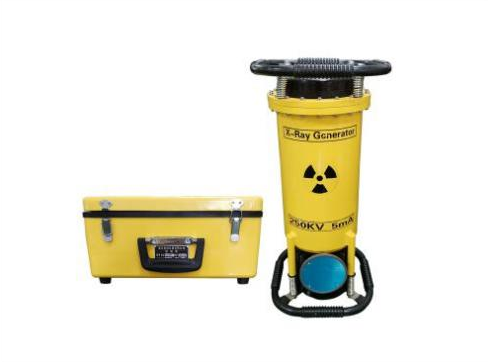

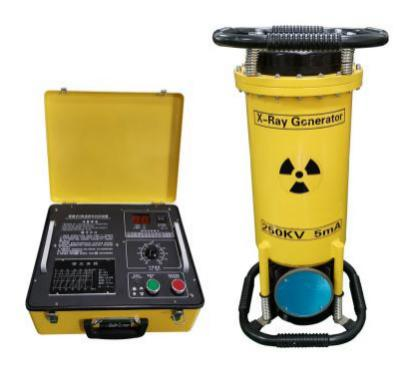

(1)X射线发生器 1台
包括： X射线管1支、变压器1套、冷却系统1套、温控装置1套、X射线管为陶瓷材质
(2)控制器 1台
(3)连接电缆 1根 20 米
(4)电源电缆 1根 10 米
(5)接地线 1根 5 米
