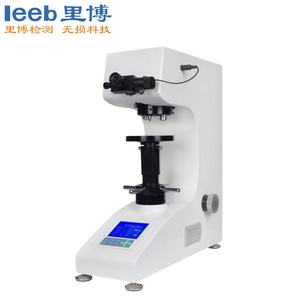

数显自动转塔小负荷布氏硬度计 HBS-62.5Z
数显自动转塔小负荷布氏硬度计 HBS-62.5Z采用一体化铸铝机身，不变形、不位移，性能稳定，测量精度高，重复性好。实验结果可通过打印输出。采用砝码加载结构、自动补偿试验力。带硬度值转换功能，硬度上下公差判断。
光源亮度使观察更清晰容易。5.1吋大屏LCD显示，菜单式结构，操作简便。压头和物镜自动切换，压痕直径长度D1和D2值编码器输入，减少人为读数误差。
详细介绍
【产品概述】
一体化铸铝机身，不变形、不位移，性能稳定，测量精度高，重复性好。实验结果可通过打印输出。采用砝码加载结构、自动补偿试验力。带硬度值转换功能，硬度上下公差判断。光源亮度使观察更清晰容易。5.1吋大屏LCD显示，菜单式结构，操作简便。压头和物镜自动切换，压痕直径长度D1和D2值编码器输入，减少人为读数误差。
【功能介绍】
● 5.1吋大屏LCD显示，菜单式结构，各项操作过程和试验结果的数据均可在LCD大屏幕显示；
● 试验过程自动化,操作简便；
● 带硬度值转换功能，硬度上下公差判断；
● 采用闭环式传感器加载、电子控制系统加载，自动补偿实验力；
● 高清光学系统和光电传感系统，观察更清晰容易；
● 压痕直径长度D1和D2值编码器输入，减少人为读数误差；
● 试验结果的数据可通过打印机输出；
● 压头和物镜自动切换。
【应用范围】
主要用于铸铁、钢材、有色金属及软合金等材料的硬度测定，此外还可以用于硬质的塑料、电木等某些非金属材料硬度的测定。适用于工厂、车间、试验室、大专院校和科研机构。
【产品参数】
|
型号 |
HBS-62.5Z |
|
布氏标尺 |
钢球为1mm HBW1/1, HBW1/5 ，HBW1/10， HBW1/30 |
|
钢球为2.5mm HBW2.5/15.625， HBW2.5/62.5 |
|
|
钢球为5mm HBW5/62.5 本机有此标尺但一般不用 |
|
|
转换标尺 |
HRC、HV、HK、HBW、HRA、HRD、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T、 HRB、HRF |
|
试验力 |
1kgf(9.8N)、5kgf(49.0N)、10kgf(98.0N)、15.625kgf(153.2N)、30kgf(294.2N)、62.5kgf(612.9N) |
|
测微目镜最小分度值 |
0. 25μm和0.125μm |
|
总放大倍数 |
观察或测量50X 测量100X (特殊物镜请另行定制) |
|
硬度测试范围 |
（8-650）HBW |
|
数据输出 |
内置打印机 |
|
转换标尺 |
洛氏、表面洛氏、布氏 |
|
加荷控制 |
自动（加荷、保荷、卸荷） |
|
外形尺寸(mm) |
550×250×780mm |
|
主机重量 |
约45kg |
|
试件最大高度 |
165mm |
|
内壁到压头中心 |
130mm |
|
电源 |
AC220V±5%，50~60Hz |
|
执行标准 |
精度符合GB231.2，、ISO6506-2及ASTM E10 |
|
选配件 |
XY工作台、CCD测量系统 |

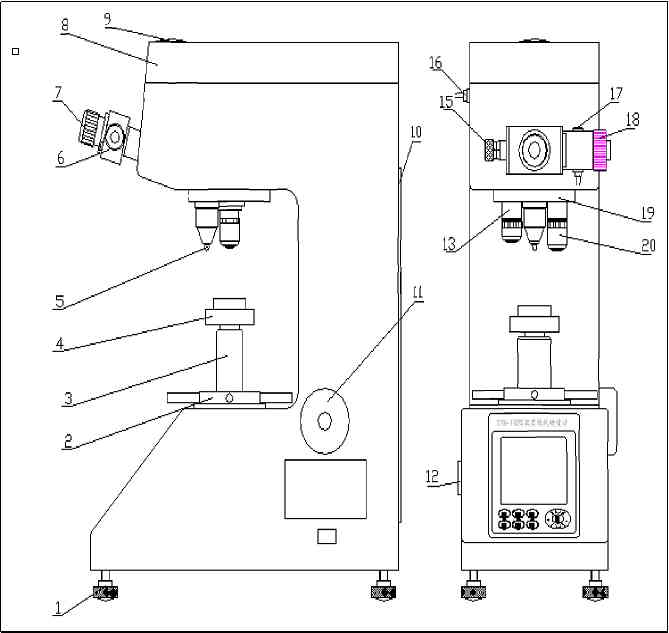

【硬度计主机外形】
硬度计主机外形
1.调节螺钉
2.旋轮
3.螺杆
4.试台
5.压头
6.目镜
7.眼罩
8.上盖
9.摄像盖板
10.后盖板
11.手轮
12.电源开关
13.10х物镜
15.左鼓轮
16.圆插座
17.测量按钮
18.右鼓轮
19.转塔
20.5х物镜

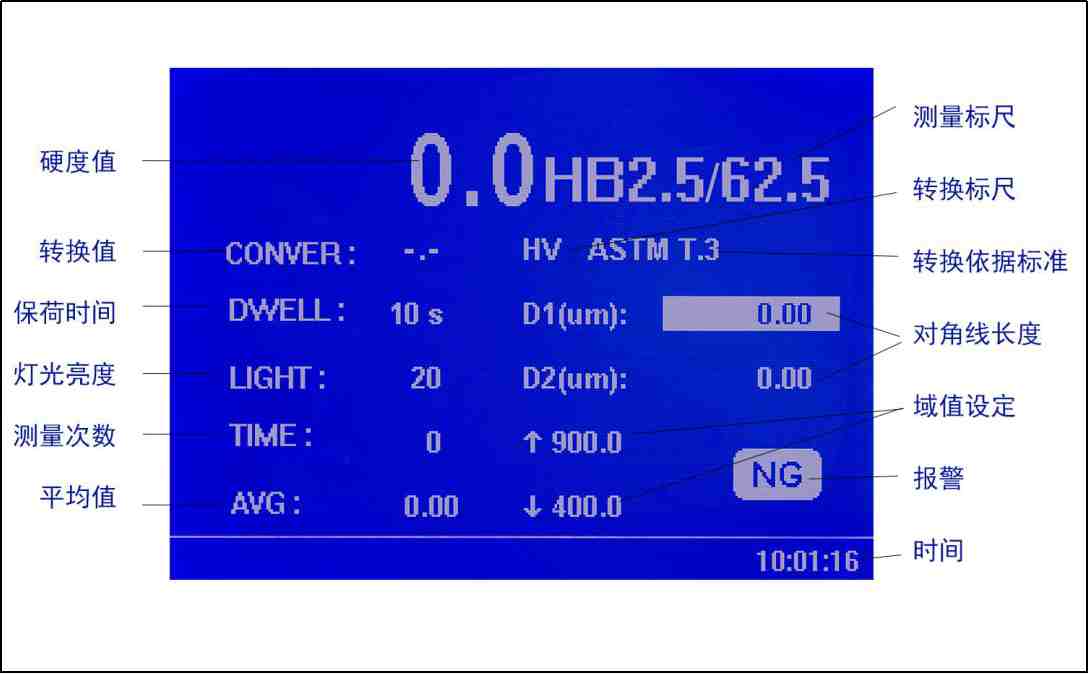

操作面板介绍
操作面板
【硬度计符合标准】
GBT 231.1-2018 金属材料 布氏硬度试验 第1部分：试验方法
GB/T 231.2-2012 金属材料 布氏硬度试验 第2部分：硬度计的检验与校准
JJG150 金属布氏硬度计检定规程
【标准配置】
|
名称 |
数量 |
名称 |
数量 |
|
主机 |
1台 |
物镜5x、10x |
各1只 |
|
φ2.5mm球压头 |
1只 |
φ5mm球压头 |
1只 |
|
φ1mm球压头 |
1只 |
砝码 |
5只 |
|
数字式测微目镜10x |
1只 |
|
|
|
约200HBW2.5/62.5标准布氏硬度块 |
1块 |
约100HBW1/30 标准布氏硬度块 |
1块 |
|
中平面试台 |
1只 |
打印机说明书、打印纸 |
各1份 |
|
大平面试台 |
1只 |
V型试台 |
1只 |
|
标准布氏硬度块 |
3块 |
产品合格证书 |
1份 |
|
产品使用说明书 |
1本 |
电源线 |
1根 |
