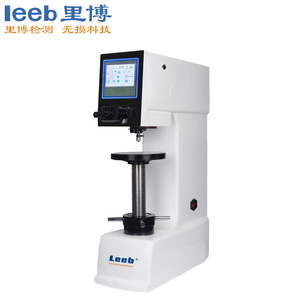

触摸屏数显布氏硬度计 MHBS-3000
MHBS-3000直读数显布氏硬度计采用闭环式传感器加载、电子控制系统,光电传感等系统,具备10级的试验力。触屏操作直观简单,可选择试验方法与各种硬度之间的换算,各项操作过程和试验结果的数据均可在5.6屏上幕显示,试验结果的数据可通过USB输出,加载时间比过去提高一倍(8秒内),大大缩短操作过程。本机适用于各类生产加工企业、大专院校、科研机械的试验室。
详细介绍
【产品概述】
MHBS-3000直读数显布氏硬度计采用闭环式传感器加载、电子控制系统,光电传感等系统,具备10级的试验力。触屏操作直观简单,可选择试验方法与各种硬度之间的换算,各项操作过程和试验结果的数据均可在5.6屏上幕显示,试验结果的数据可通过USB输出,加载时间比过去提高一倍(8秒内),大大缩短操作过程。本机适用于各类生产加工企业、大专院校、科研机械的试验室。
【主要功能】
● 5.6寸触摸屏显示
● 具备10及试验力;
● 带硬度值转换功能,硬度上下公差判断;
● 采用闭环式传感器加载、电子控制系统加载,自动补偿实验力;
● 可选择多种布氏硬度计标尺;
● 压痕直径长度D1和D2值编码器输入,减少人为读数误差;
● 数据可通过USB导出;
● 一体式铸铁机身,不变形。
【应用范围】
布氏硬度采用的试验力大,压痕直经也大,适合具有大晶粒金属材料的硬度测试,如: 铸铁,有色金属及合金,各种退火、调质处理后的钢材,特别是对于较软的金属,如纯铝、铅、锡等。
【技术参数】
型号 |
MHBS-3000 |
||
布氏标尺 |
HBW2.5/62.5、 HBW2.5/187.5、 HBW5/62.5、HBW5/125、HBW5/250、HBW5/750、 HBW10/100、 HBW10/250、 HBW10/500、HBW10/1000、HBW10/1500、HBW10/3000 |
||
试验力 (力值精度≤±1%) |
62.5kgf (612.9N)、100kgf (980.7N)、125kgf (1226N)、187.5kgf (1839N)、250kgf 250kgf (2452N)、500kgf (4903N)、750kgf (7355N)、1000kgf (9807N)、1500kgf 1500kgf (14710N)、3000kgf (29420N) |
||
保荷时间 |
0~60S |
||
硬度测试范围 |
8~650HBW |
||
测微目镜放大倍率 |
20倍 |
||
测微目镜最小分度值 |
0.625um |
||
试样最大高度 |
220mm |
||
压头中心至机体最大距离 |
145mm |
||
仪器尺寸 |
550×250×780mm |
||
电源 |
宽电源AC110V-220V±5%,50~60Hz |
||
仪器重量约 |
130kg(装箱重量约: 150kg) |
||
数据导出 |
USB导出 |
||
示值精度 |
标准硬度块 |
示值最大误差%(相对H) |
示值重复性误差 |
≤125 |
±3 |
0.03d |
|
125 |
±2.5 |
0.025d |
|
>225 |
±2 |
0.02d |
|
执行标准 |
GB/T231.2国家标准JJG150检定规程 |

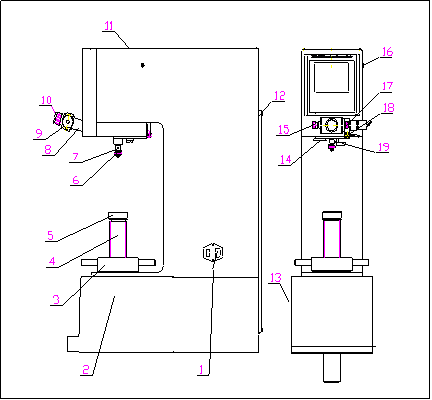

【硬度计主机外形】
硬度计主机外形
1.开关
2.主体
3.旋轮
4.升降螺杆
5.试台
6.压头
7.压头螺钉
8.目镜管
9.测微目镜
10.眼罩
11.上盖
12.后盖
13.打印机
14.物镜
15.左鼓轮
16.圆插座
17.右鼓轮
18.测量按钮
19.手柄

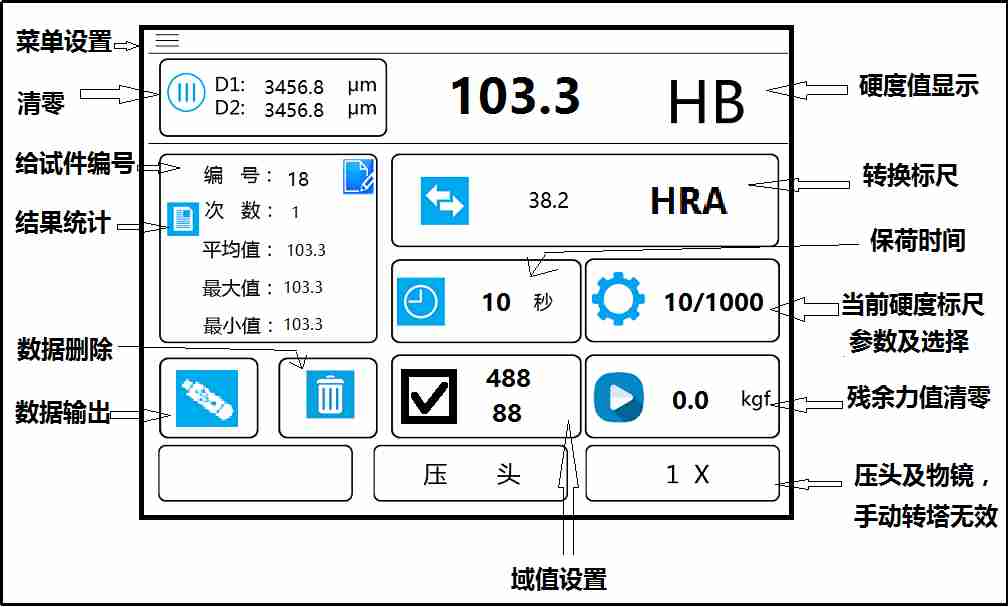

操作面板功能介绍
操作面板
【硬度计符合标准】
GBT 231.1-2018 金属材料 布氏硬度试验 第1部分:试验方法
GB/T 231.2-2012 金属材料 布氏硬度试验 第2部分:硬度计的检验与校准
JJG150 金属布氏硬度计检定规程
【标准配置】
名称
数量
名称
数量
主机
1台
20×数显微镜
1只
φ2.5mm钨钢球压头
1只
φ5mm钨钢球压头
1只
φ10mm钨钢球压头
1只
小平面试台
1只
大平面试台
1只
V型试台
1只
标准布氏硬度块
HBW/3000/10(150~250)
1块
HBW/1000/10(75~125)
1块
HBW/187.5/2.5(150~250)
1块
