触摸屏全自动数显自动转塔维氏硬度测量系统 402MVCS-Y-XYZ

触摸屏全自动数显自动转塔维氏硬度测量系统 402MVCS-Y-XYZ

本系统是一台(套)通过高精度CCD、图像采集系统采集图像,并通过对所采集到的图像精确处理后,生产的菱形压痕进行精密测量和计算而新研发的一台(套)维氏硬度测量系统。系统主机采用一体化铸铝机身,不变形、不位移,砝码加载机构,性能稳定,测量精度高,重复性好。显示界面采用了菜单式结构,易于操作,安装调试简单,铸铝机壳长期性能稳定自然变形量小,砝码加载使所加载力更纯。该显微维氏硬度测量系统适用于各种金属及部分非金属材料的维氏硬度测定。

详细介绍

【产品概述

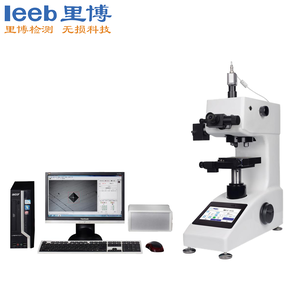

本系统是一台(套)通过高精度CCD、图像采集系统采集图像,并通过对所采集到的图像精确处理后,生产的菱形压痕进行精密测量和计算而新研发的一台(套)维氏硬度测量系统。系统主机采用一体化铸铝机身,不变形、不位移,砝码加载机构,性能稳定,测量精度高,重复性好。显示界面采用了菜单式结构,易于操作,安装调试简单,铸铝机壳长期性能稳定自然变形量小,砝码加载使所加载力更纯。该显微维氏硬度测量系统适用于各种金属及部分非金属材料的维氏硬度测定。

【应用范围

各种零件(机加工件、锻件、铸铁、铸钢件等)、有色金属及热处理零件等进行硬度的测定,同时适用于有效硬化层深度、涂镀层及焊接件的热影响部位测定。还可用于各种金属零件内部金相组织的观察及对图像进行采集、显示及输出打印。适用于测量工件的硬度梯度分布曲线及测量热处理后齿轮的表面硬度,有效硬化层深度。

【基本功能

● 视频/图像采集: 可打开DirectShow匹配的USB摄像头,采集并保存视频和图像文件;

● 摄像头标定:摄像头可用标定尺标定,标定后系统可用于几何尺寸测量;

● 标定管理: 系统可保存多个标定数据,用户可重命名、卸载、载入、删除等管理标定;

● 几何尺寸测量: 系统可画出常见的几何形状并测出它们的几何尺寸,如线段、角度、长方形、弧线/圆环、椭圆、多边形、点到线、点到圆弧等;

● 图像处理: 系统提供丰富的图像处理工具,如亮度、对比度、Gamma、直方图深度等。对灰度图像,系统提供过滤找边缘工具,和一些标准的的图形图像操作如打开关闭腐蚀膨胀流水覆盖等等;

● 文档标注: 系统提供图像文档编辑器,可输入/编辑纯文字或含清单表格和图像等的复杂的文档(HTML格式);

● 相册管理: 多个图像可保存到一个相册文件,图像可含几何形状文档标注等矢量信息;

● 数据保存与调出: 图像与测量数据等,可以方便地保存于一个文档供以后调出修改或产生报告等;

● 报告: 几何尺寸测量结果可产生WORD文档;

● 定倍打印: 根据打印机属性系统系统可打印出按用户指定的放大倍数的图像。

【主要功能

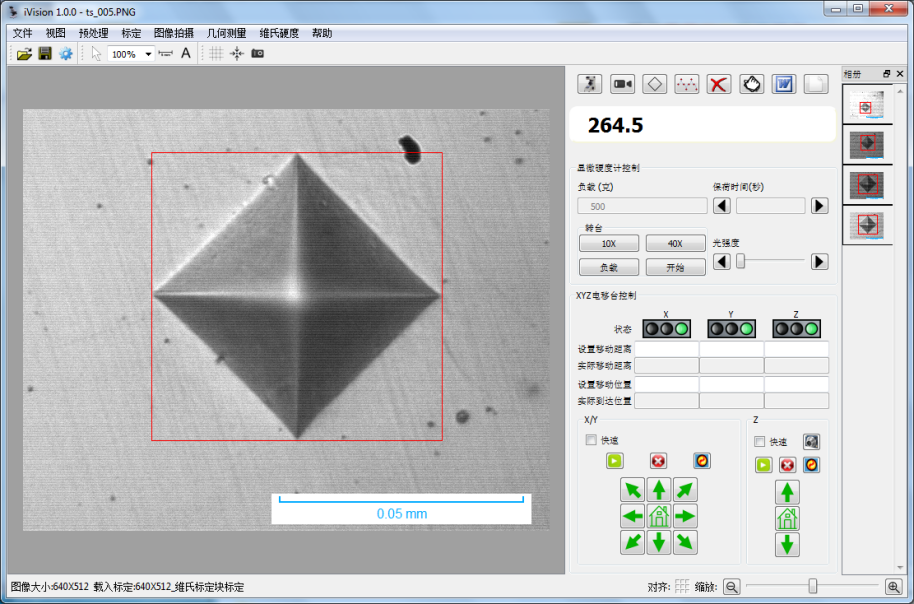

1.XY样品移动控制: 系统提供XY电动移动样品台;可用软件控制也可手动调节;XY可同时运动;XY可用键盘方向键微调精确到位;

2.加载模式和路径设置: 系统提供多种加载模式包括沿线、沿边缘角度、沿曲线边缘角度等;加载点坐标可任意设置;

3.自动边缘扫描: 沿样品边缘自动扫描并自动找到拐点如齿顶齿根等;

4.自动加载、调焦和测量:系统按设定的加载模式多点自动加载、自动调焦和自动测量,并自动绘制硬化曲线;一键完成;

5.硬度值转换、修正、有效验证: 系统可将测得的显微维氏硬度值转换成其它硬度值如HB、HR等;可对球面圆柱面样品测量值进行修正;可对样品测量值进行有效验证;

6.数据统计:自动计算测量硬度的平均值、方差、Cp、 Cpk等统计值;

7.数据储存:测量数据和图像等可保存于一个文档供以后调出;

8.测试报告: 自动生成WORD或EXCEL文档报表;用户可定制报表格式;标准格式包括每单个硬度测量值、统计值、压痕图像、和硬化曲线等;

9.努氏硬度: 可设置为努氏硬度测量;

10.断裂韧性: 可设置为测量压痕断裂韧性;

11.其它功能:含显微图像处理与测量系统的所有功能,包括图像拍摄、标定、图像处理、几何测量、文档标注、相册管理、和定倍打印等。

【技术参数

型号

XYZ

试验力

10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N)、200gf (1.96N)、300gf (2.94N)、500gf(4.9N)、1kgf (9.8N)

执行标准

GBT4340.1、GBT4340.2、ISO6507-2、ASTM_E384

试验力

施加方法

自动(加荷、保荷、卸荷)

样品台

系统提供XY电动移动样品台

XYZ样品台和移动控制

系统提供XY电动移动样品台和Z轴控制:

1.XY行程:50mm*50mm台面尺寸:110mmX110mm,位移重复精度< 2um;XYZ位移分辨率可达0.1um;行程和尺寸可定制;

2.自动边缘扫描:沿样品边缘自动扫描并描绘样品边缘整体图,供加载路径规划使用,适合于需要在样品的特定位置上的硬度测量;

3.XYZ移动速度均可调。

4.可按方向按钮或键盘方向键,或通过输入移动距离等移动或升降。

加载模式和路径设置

加载路径设置提供如下模式:

1.沿线;2.沿线带角度;3.自由点击;4.横向沿线;5.纵向沿线; 6.沿曲线多条线;7.沿曲线矩阵;8.圆弧;9.齿心;10.齿顶平行;11.自动沿边缘带角度;12.自动沿边缘矩阵;13.圆心。新的模式可定制添加。

自动寻边



沿样品边缘自动扫描并自动找到拐点,如齿顶、齿根等。

自动测量

按设定的加载路径逐点自动加载、自动调焦和自动测量压痕计算硬度值,并自动绘制硬化曲线;一键完成:

1.可设置最小HV,测量到达该值后自动停止;

2.测量完成后,可在原路径上继续加点测量;

3.每点测量图像被保存可用于最后手动修正;修正时只需要鼠标拖拉压痕四边形边框,硬度测量值、统计、和测量像册等自动更新。

自动加载自动测量

按一次性调焦后系统按设定的加载模式多点自动加载、自动测量,并自动绘制硬化曲线,一键完成。

摄像头和标定管理

1.130万像素USB2.0 CMOS 专用于显微镜测量摄像头(3百万像素摄像头可选);

2.可用硬度标定块或标定尺两种方法标定摄像头;

3.为了提高测量准确度,可对不同试验力分别标定,系统自动载入。

硬度值转换、修正、有效验证

1.硬度转换:测得的维氏硬度值可转换到美标、国标、或德标的其它硬度值如HB、HR等;

2.硬度修正:可对球面或圆柱面样品测量值进行修正;

3.有效验证:根据测得的硬度值,计算出最小的样品厚度、测试点距样品边缘距离、和测试点之间的距离。

数据统计

自动计算硬度的平均值、方差、Cp、Cpk等统计值。

硬化曲线

自动绘制硬化曲线:

1.在一个测量路径下可自动生成多条硬化曲线或按平均值生成单条曲线;

2.可绘制HV对XY 的硬化曲线图。

数据储存

原始测量数据和图像等可保存于文档供以后调出打出报告;一个文件保存一个测量的所有数据。

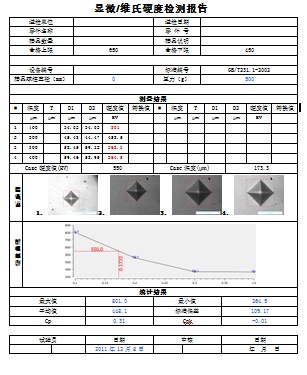

测试报告

自动生成WORD或EXCEL文档报表;报表格式可定制;标准格式包括每单个测量点硬度值、统计值、压痕图像、和硬化曲线等,用户还可以输入自定义的额外信息。用于报表;测量数据也可发送到指定的网络端口。

努氏硬度

可设置为努氏硬度测量

断裂韧性

可设置为测量压痕断裂韧性

其他功能

含iVision-PM显微图像处理与测量系统的所有功能,包括图像/视频拍摄、图像处理、几何尺寸测量、文档标注、相册管理、和定倍打印等;文档标注可在图像上输入文字、清单、和图片等

手动修改

测量后可便携地用鼠标手动拖拉修改压痕标记,测量值和统计结果等自动更新



【标准配置

名称

数量

名称

数量

仪器主机

1台

物镜40x、10x,

各1只

维氏压头

1只

砝码

6只

十字工作台

1个

砝码杆

1个

薄片夹持台

1个

外接电源线

1根

平口夹持台

1个

10x数字式测微目镜

1只

水平仪

1个

显微维氏硬度块(HV1、HV0.2)

各一块



【软件配置

名称

数量

名称

数量

XY电动位移工作台

1台

电源线

1根

XY连接线

1根

USB连接线

1根

130万专用摄像头

1只

RS232串口线

1根

加密狗

1只

软件安装光盘

1片
