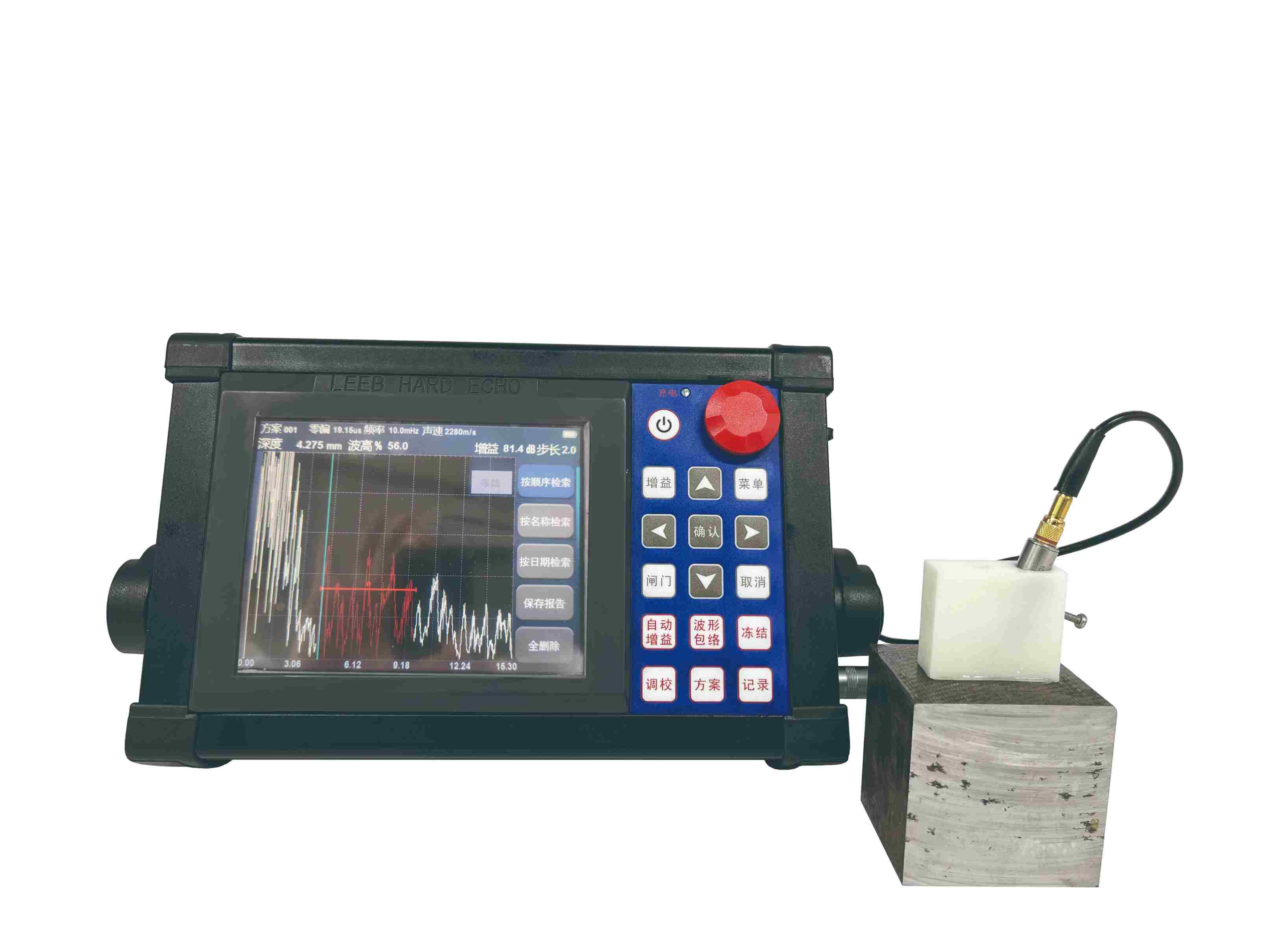

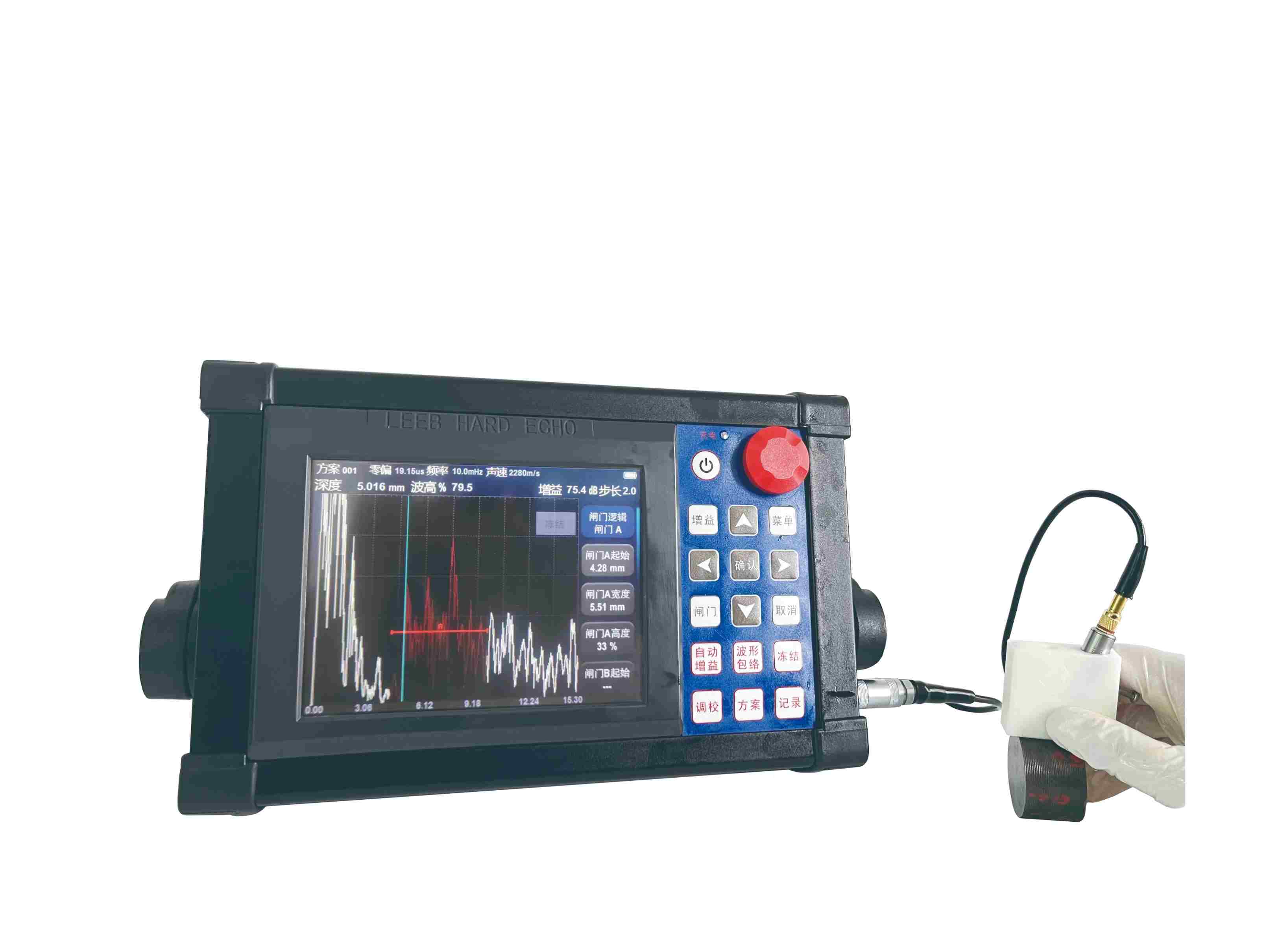

淬火硬化层深度测量仪 LEEB8001

主要功能：

l 测量范围宽，可以测试0.5到40mm深度的硬化层。

l 精准测量各种中高频淬火，渗碳淬火产品的硬化层厚度，测量分辨率0.1mm,0.01mm,0.001mm可选。

l 能检测铸件的淬火层硬化层深度的测量。

l 自动竖直定位闸门，智能定位分层位置。指示清晰，操作简便。

l 彩色Bscan，方便查看整体工件表面淬火情况。

l 120dB增益调节范围，90dB以上灵敏度。超高信噪比，波形清晰稳定，抗干扰设计，不惧恶劣工况。

l 12位AD，高速采样，波形细腻，细节尽显，灵敏度和分辨力超高，可以精准定位波形跳变位置。

l 重复频率高达10到10000Hz，高速检测，波形实时流畅，易于获得理想波。

l 远程专家工艺方案导入支持，会开机就能测量，无需设置检测参数，无需做系统校准。傻瓜化操作。

l 可根据现场工况定制各种传感器。

l 淬火层深度测定结果，包含所有参数和波形，按键直接保存，自动生成报告。可在机器内部存储，也可用U盘实现无限扩展。

l 蓝牙无线传输，手机APP现场生成报告，并实现打印

l IP65防护标准，合金与硅胶结合外壳，坚固耐用，防水防尘，支架任意角度

l 单电15小时连续工作。

l 能测量表面温度为60-100℃的工件。

检测模式

1、无水单晶检测方式

l 无水单晶探头，无二次回报，无焦点，无水距影响，一个探头可以测量不同材料，不同厚度的工件。

2、水聚焦单晶检测方式

3、独有的无水非聚焦检测检测方式

l 独有的无水非聚焦检测，不需注水、贴胶带，耐高温可以检测表面60℃的工件，操作要求低，波形明确清晰，重复性稳定性好并兼容水浸聚焦检测。

l 无水非聚焦检测没有始波盲区，可以测更薄，没有注水延时块限制，可以测量更厚的工件。

应用范围：

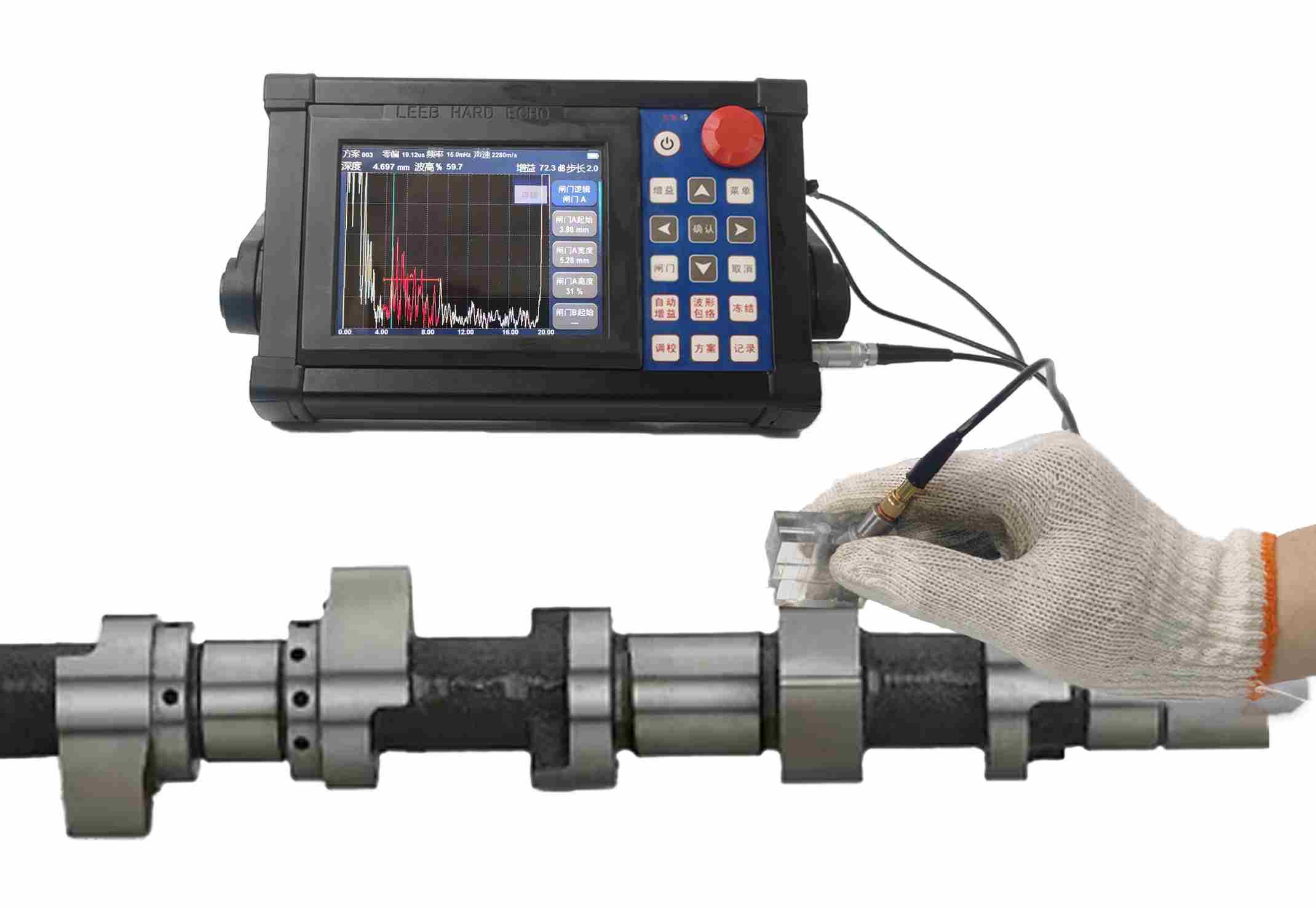

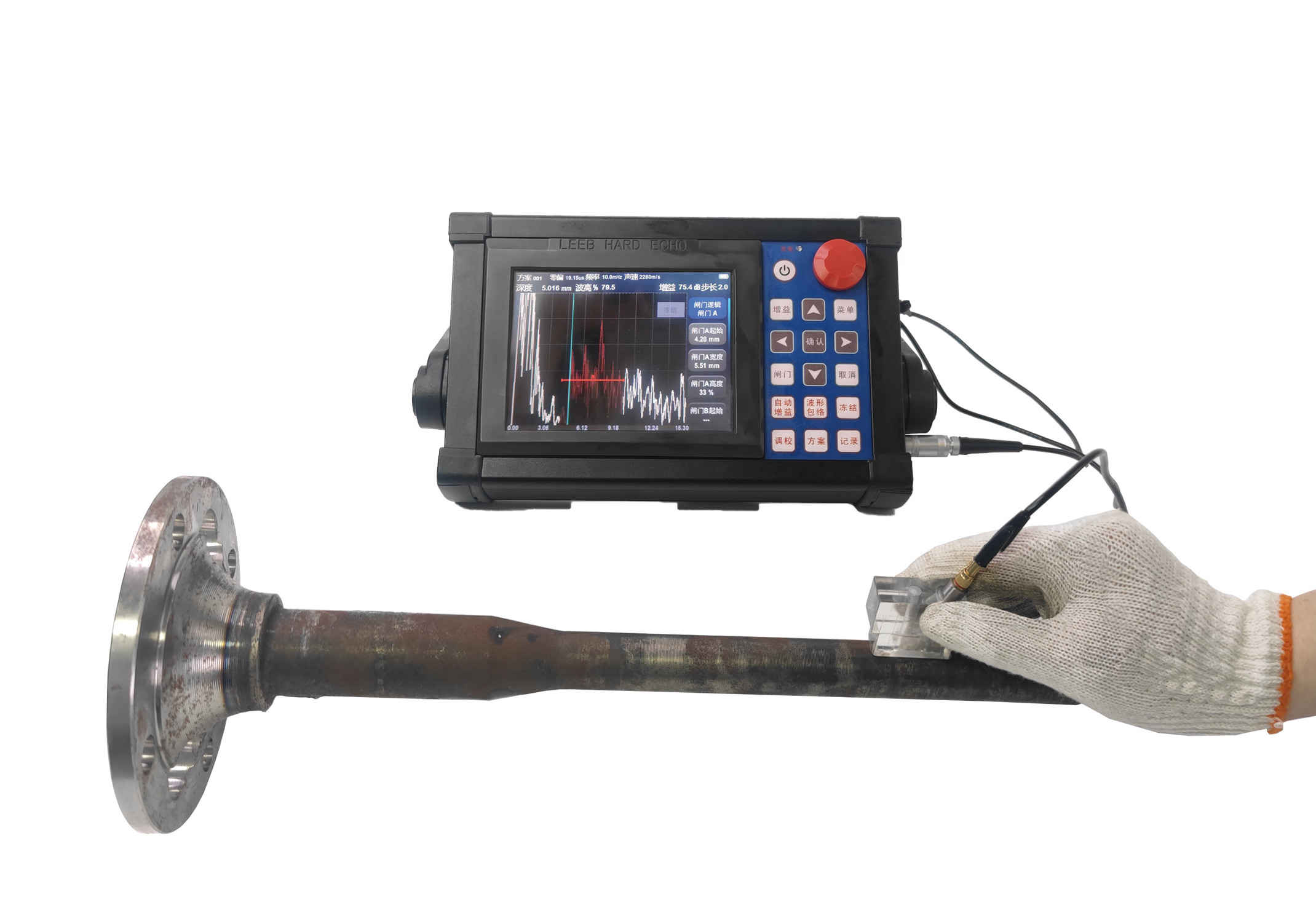

广泛用于测量汽车零件，工程机械零件，机床零件，内燃机零件，农业机械零件和其他一般工业零件的感应淬火深度。

规格参数：

型   号		LEEB8001
淬火硬化层深度检测范围		0.5到40mm
声速范围		(100～20000)m/s
重复发射率		10-10000Hz 可调节
动态范围		≥38Db
误差	垂直线性误差	≤1.5%
	水平线性误差	≤0.2%
分 辨 力		>40Db(5P14)
灵敏度余量		>66dB(深200mmФ2平底孔)
数字抑制		(0～80)%，不影响线性与增益
测量分辨率		0.001mm
报    警		蜂鸣报警，LED灯报警
电    源		直流（DC）9V
电池工作时间		单电连续工作15小时
脉冲幅度		100V、200V、300V、400V、500V分级选择，适用探头范围广
探头阻尼		50Ω、100Ω、150Ω、400Ω可选，满足灵敏度及分辨率的不同工作要求
硬件实时采样		高分辨率12位AD转换器，采样速度400MHz，波形高度保真
检波方式		正半波、负半波、全波、射频检波
滤波频带		（0.2～35）MHz
闸门读数		单闸门和双闸门读数方式可选；闸门内峰值读数
总增益量		120 Db（设有0.1Db、1Db、2Db、6Db步进值）
插头插座		LEMO01
外型尺寸		240×150×50  (mm)
重   量		1.5kg

可选配件：

皮套、其他种类探头、其他探头线缆、耦合剂、蓝牙打印机
