齿轮/飞轮水浸超声系统 汽车行业用齿轮、飞轮等进行无损检测

产品特点：

l 双工位/单工位检测可选；

l 全程C扫软件，探伤记录全程记录，实时显示C型扫描仿真缺陷及合格率统计；

l 环形检测以圆周方向扫查方形及展开平面图，结果包含最小焊深、最大焊深、平均焊深、检测深度、单个缺陷数、最大单个缺陷尺寸、累计缺陷百分比；

l 检测效率：单工位单件检测时间15-30S（3-6mm焊深）；

主要技术参数：

通道数量	1-2通道
最高重复频率	单个通道最高重复频率可达20KHz
通道工作时序	可同时独立工作检测
扫查速度	15秒/件（3mm焊深）
螺旋扫查	每旋转一圈步进0.2mm
中心定位精度	0.1mm
探头自由升降精度	0.01mm
误差	垂直线性误差：≤3%
	水平线性误差：≤1%
探头位置重复定位精度	≤0.01mm
检测灵敏度	φ0.5mm
闸门	3个闸门
探头工作模式	单探头发射、接收
灵敏度余量	＞52dB
增益范围	100 dB，步进0.1 dB、1 dB、10 dB
重复性	0.1mm
数字抑制	0～100%
报警	各报警闸门可分别设置为进波和失波报警
设备工作时间	连续24小时

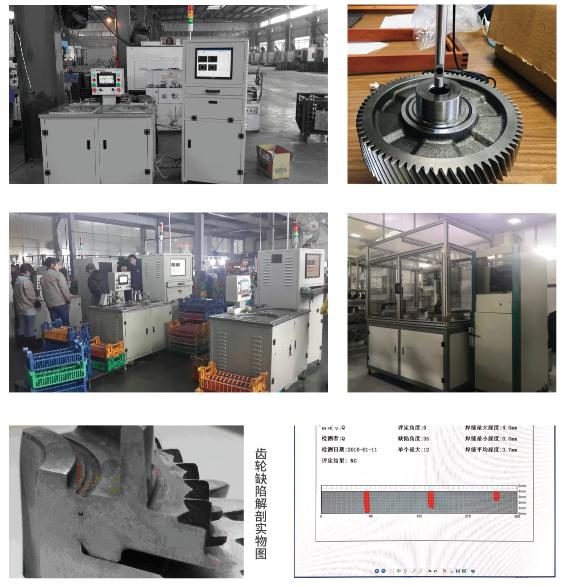

应用范围及案例

l 变速箱齿轮、发动机飞轮、齿轮轴、差速器壳体、拨叉及其它零部件；

l 检测工件：激光焊接齿轮、电子束焊齿轮，内径大于φ10mm，实际按客户提供的图纸尺寸；

l 根据甲方实际根据探伤需求，对环形焊缝的虚焊、漏焊、未焊透等焊接质量进行水浸超声波检测。
