智能超声波探伤仪LEEB981TOFD

型号

LEEB981TOFD

检测范围：

0-15000；15 米(钢中、纵波)，透射 30 米（可扩展）

声速范围：

(100～20000)m/s

重复频率：

10-10000

动态范围：

≥38dB

垂直线性（V）：

V＜1.5%

水平线性(H)：

H＜0.2%

探头频率（MHz）

0.2-25

分 辨 力：

>40dB(5P14)

灵敏度余量：

>65dB(深200mmФ2平底孔)

采样频率

400M

支持标准数量

支持全部10余种标准

标准智能验收评定

√

TCG

√

校准方式

双弧法、两孔法、V2

蓝牙

√

探伤过程录像

无限时

成像模式

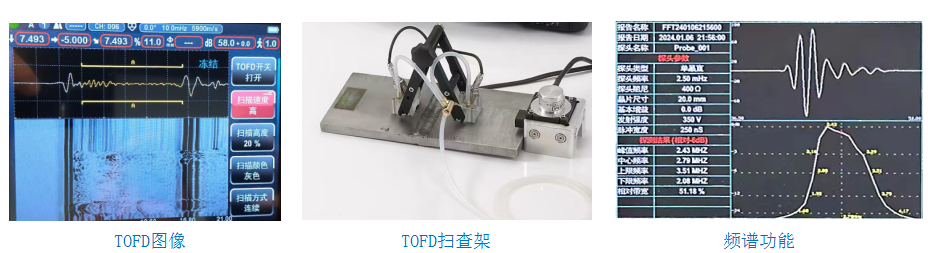

A扫，常规探头彩色B扫，TOFD探头B扫、D扫

工作模式

单通道脉冲反射法检测；单通道TOFD检测；脉冲反射法与TOFD联合检测

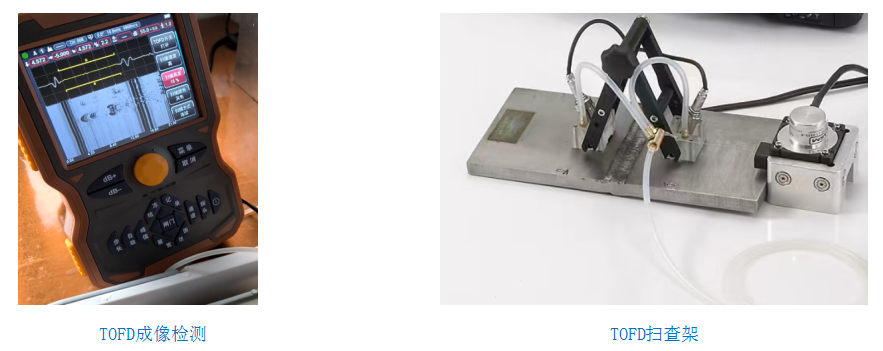

扫查架

手动、手推

配色方案

五种

手机APP

√

导出报告方式

U盘直接导出PDF

AWS

√

整体探伤工艺导入

500个可导入导出

球化率测量

√

探头测试报告

√

数字抑制：

(0～80)%，不影响线性与增益

探头类型：

直探头、斜探头、双晶探头、穿透探头，爬波探头，表面波探头

闸    门：

进波门、失波门；单闸门、双闸门

裂纹测高

√

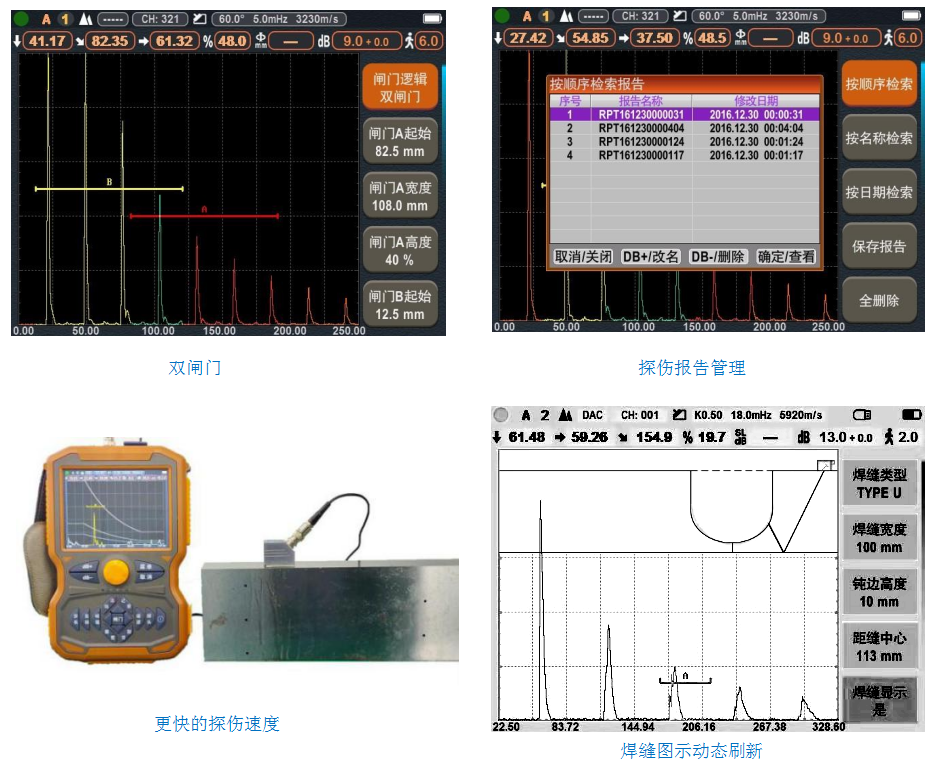

焊缝图示动态刷新

√

报    警：

蜂鸣报警，LED灯报警

电    源：

直流（DC）9V

电池工作时间：

12小时

外型尺寸：

245×160×38 (mm)

重   量 ：

1.02kg

环境温度：

(-10～50)℃

相对湿度：

(20～95)%RH

发射强度：

50V、100V、200V、300V、400V、500V分级选择，适用探头范围广

脉冲宽度：

在30-510范围内连续调节，以匹配不同频率的探头

探头阻尼：

50Ω、100Ω、150Ω、400Ω可选，满足灵敏度及分辨率的不同工作要求

硬件实时采样：

高分辨率12位AD转换器，采样速度400MHz，波形高度保真

检波方式：

正半波、负半波、全波、射频检波

闸门读数：

单闸门和双闸门读数方式可选；闸门内峰值读数

参数调节方式

按钮可调速/对话框

支架

自由角度

总增益量：

120 dB（设有0.1dB、1dB、2dB、6dB步进值）

插头插座：

BNC/LEMO可选
