一、 仪器名称：超声波探伤仪
二、 仪器型号：里博U981O
此应用中探伤仪优势：
1、可导入客户工件全套检测工艺，会开机就能探伤；
2、重复发射率：20-2500Hz准确调节，能进行高速扫查，对微小的缺陷不漏检；
3、高信噪比，波形非常稳定，特殊的抗干扰设计，不惧恶劣工况；
4、可使用20M以上的探头，细节尽显，微小缺陷下灵敏度和分辨力高；
5、缺陷智能评级，无需用户记忆复杂的焊接接头质量等级标准；
6、蓝牙无线传输，可以手机APP查看探伤报告和现场截屏，现场打印探伤报告；
三、 探伤工件

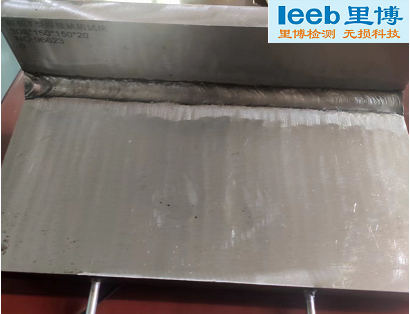

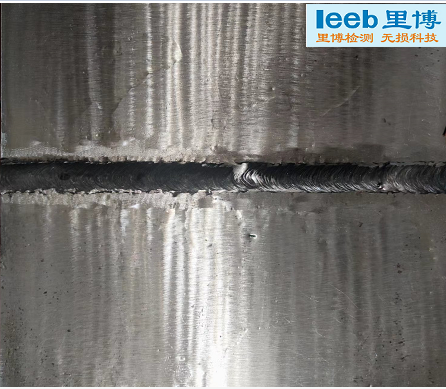

对接焊缝、T型焊缝、管对管环形焊缝等各种焊接接头
四、 用户要求：对焊缝进行探伤及自动评级，打印报告；
五、 探伤方式及探头选择：检测焊缝的缺陷，推荐使用横波斜探头进行检测，探头参数根据焊缝母材厚度进行选择，此处工件母材厚度20mm，选择5P13*13K2的单斜探头。
六、 探伤效果

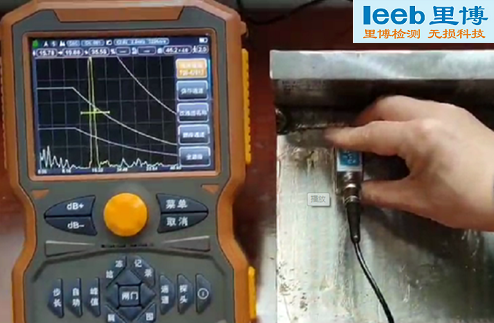

有缺陷的波形：
屏幕中的回波为焊缝上的缺陷波；

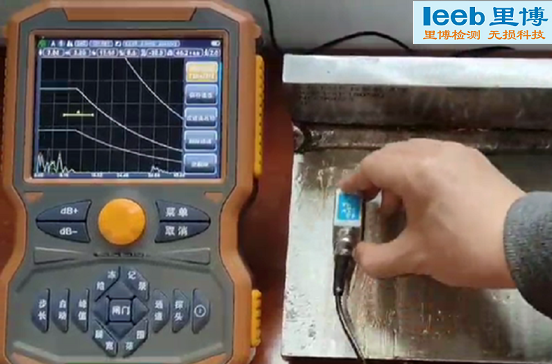

无缺陷的波形：
七、 现场生成探伤报告及实时打印

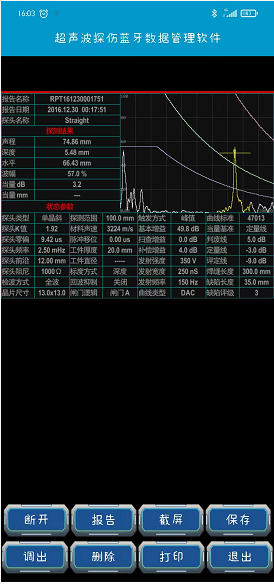

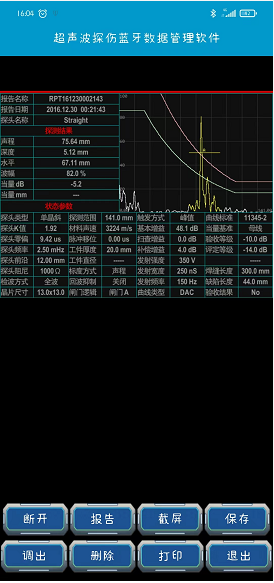

焊接接头检测过程中，可以实时在仪器内保存探伤报告并通过蓝牙连接传输到手机上，通过手机App截屏，并可以现场连接蓝牙打印机打印实时打印探伤报告。

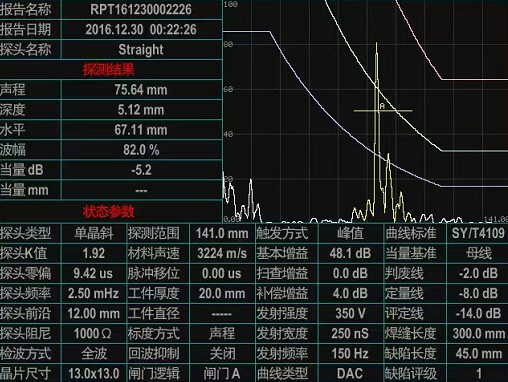

SY/T 4109-2013 《石油天然气钢质管道无损检测》 缺陷智能评级

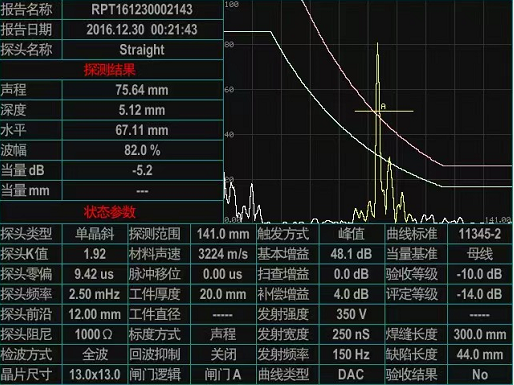

GB/T 11345-2013《焊缝无损检测—超声检测—技术、检测等级和评定》 缺陷智能评级

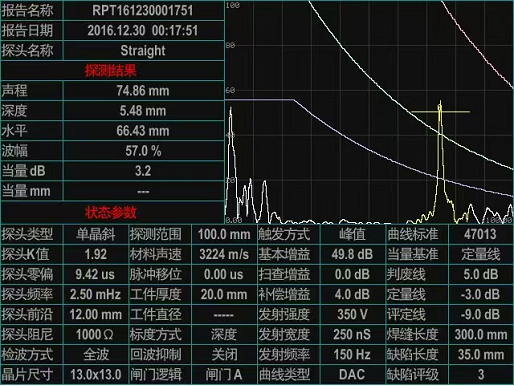

NB/T 47013.3-2015 《承压设备无损检测》 缺陷智能评级

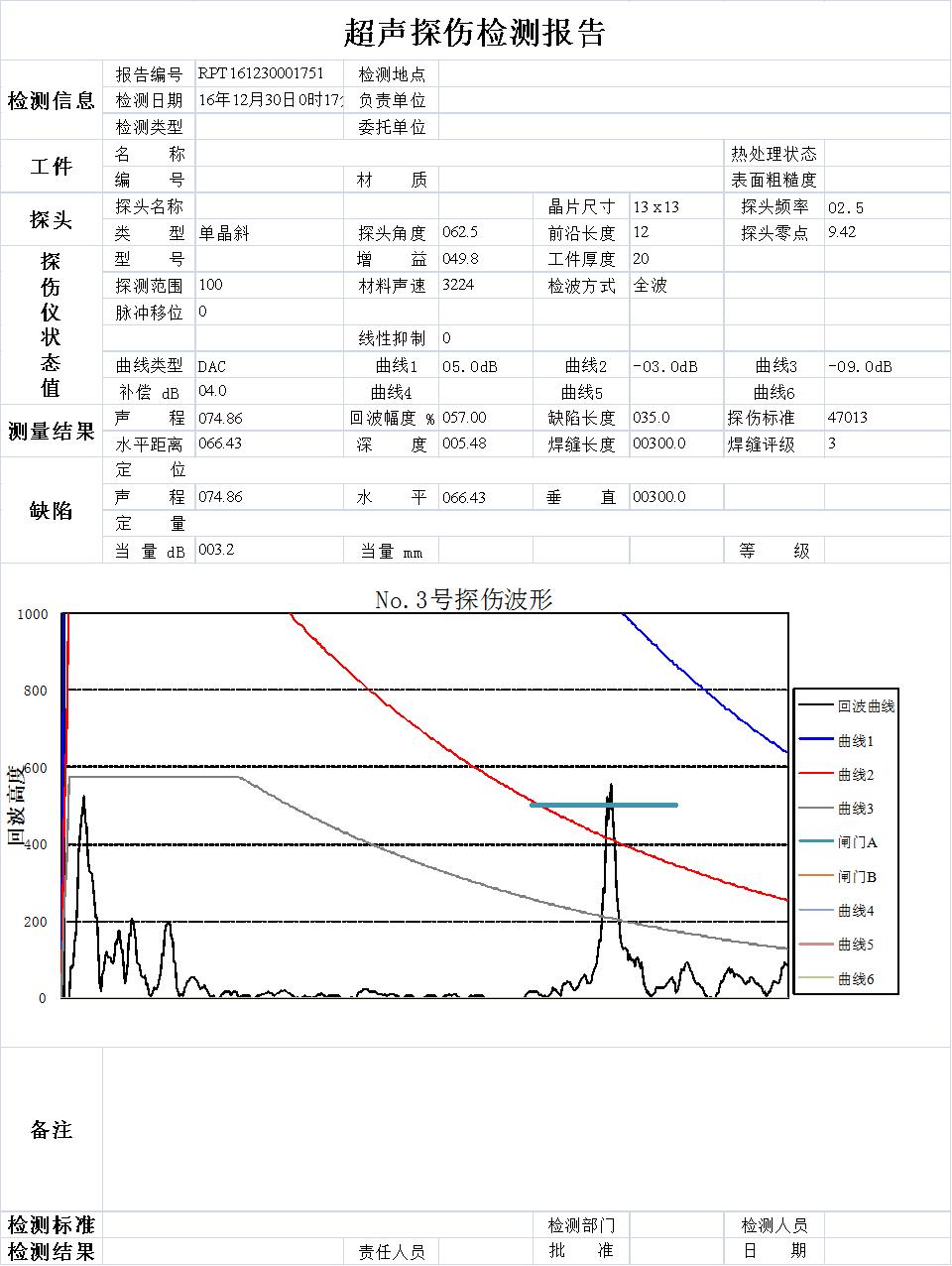

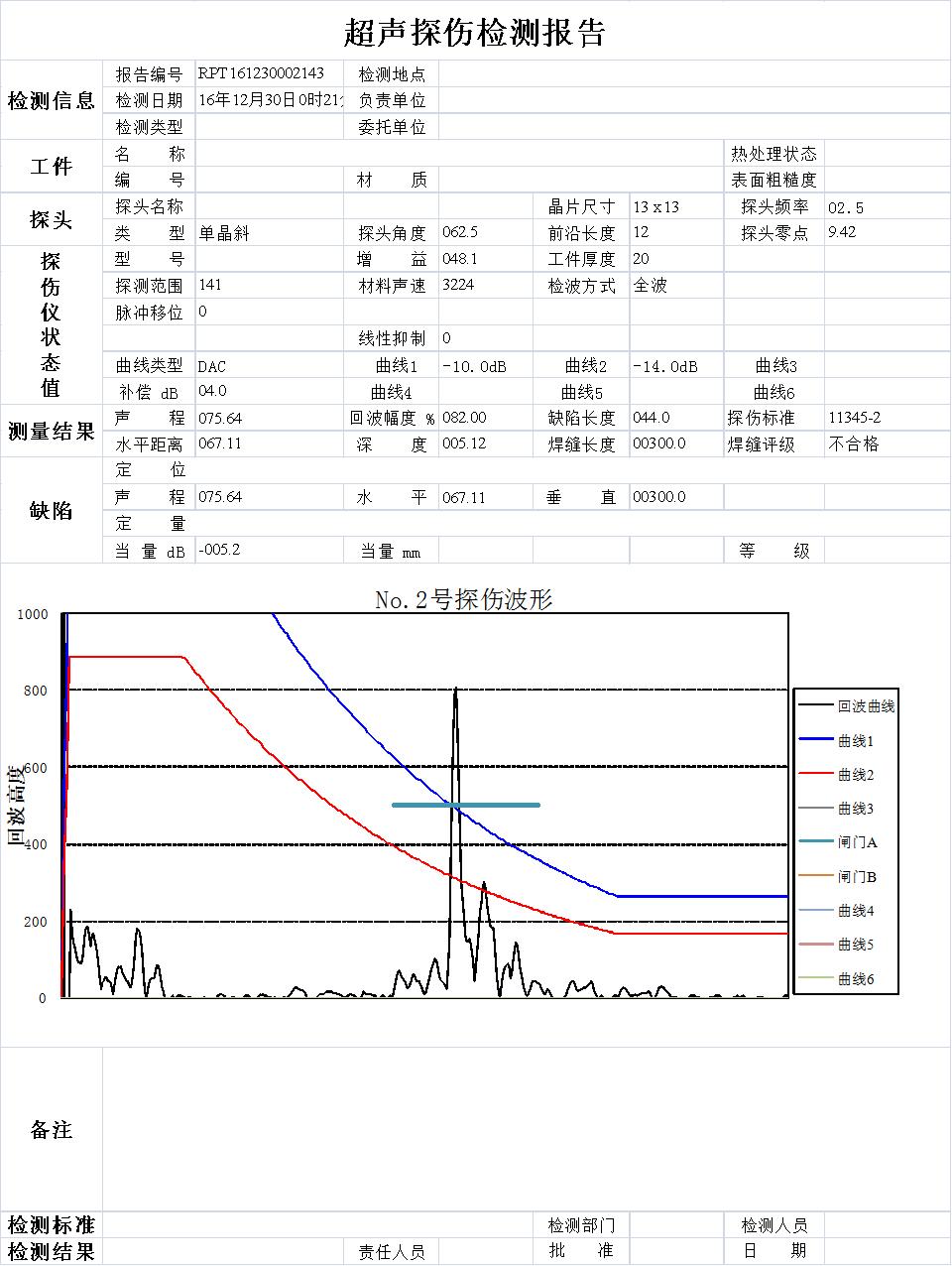

除了能现场蓝牙无线连接，手机APP生成探伤报告，并实现现场打印报告之外，还能通过U盘连接电脑生成带有智能评级的EXCEL格式的探伤报告。
八、 行业分析
对各类焊接接头的探伤，在探测完成，找出缺陷后，还需要根据不同行业探伤标准对缺陷进行评级以及出具相应的探伤报告。而U981O具有缺陷智能评级功能和蓝牙传输，现场生成打印探伤报告，无需连接电脑，更加方便快捷。
