超声波探伤仪检测棒材圆环角接接头的应用报告

一、 仪器名称：超声波探伤仪

二、 仪器型号：里博U981O

此应用中探伤仪优势：

1、可导入客户工件全套检测工艺，会开机就能探伤；

2、重复发射率：20-2500Hz准确调节，能进行高速扫查，对微小的缺陷不漏检；

3、高信噪比，波形非常稳定，特殊的抗干扰设计，不惧恶劣工况；

4、可使用20M以上的探头，细节尽显，微小缺陷下灵敏度和分辨力高；

5、缺陷智能评级，无需用户记忆复杂的焊接接头质量等级标准；

6、蓝牙无线传输，可以手机APP查看探伤报告和现场截屏，现场打印探伤报告；

三、 用户名称：XXX汽车零部件有限公司

四、 探伤工件

棒材与圆环的角接接头的焊缝探伤，圆环壁厚3-4mm，棒材直径15mm（如图）

五、 用户要求：检测出角接接头焊缝内部的缺陷；

六、 探伤方式及探头选择

检测角接接头焊缝，推荐使用横波方法进行检测，根据工件尺寸，探头推荐用5MHz6*6K1单斜探头在圆环上进行周向检测，辅以5MHz6*6K2的单晶斜探头在棒材在进行辅助检测。

七、 探伤效果

有缺陷的波形：

屏幕中的回波为缺陷波；

无缺陷的波形：

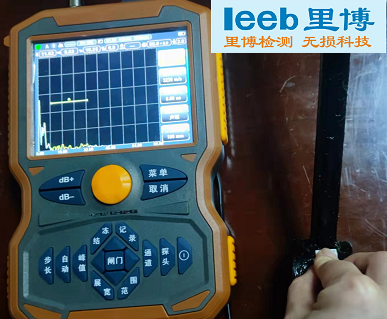

八、 现场探伤情况

九、 行业分析

此工件是汽车底盘的一个零部件，需要检测角接接头焊缝内的缺陷；检测此类工件，推荐使用K1的斜探头，从圆环上对角接接头焊缝进行探伤，因为从圆环进行探伤，不会出现焊角的干扰回波，而在棒材上使用K2探头探伤时，会出现焊角回波的影响，增加操作者判定缺陷回波的难度，从而影响缺陷的判定。而探头放在圆环上进行检测时，如果发现回波较高，就是缺陷波；这样，对于探伤初学者来说，更容易检测判断；此工件，可以直接导入探伤方案进行探测，做到快速探伤；因此，同类生产汽车底盘零部件的相关行业都可以推荐此超声探测方案进行探伤。
