荷兰INNOVATEST轶诺NEMESIS 9000™自动布洛维硬度计
NEMESIS 9000™硬度测试设备以精密的机电配置和高清视频系统为基础,并结合了现代化的设计。凭借精度和高清成像,得到应用领域。
NEMESIS 9000™系列产品是硬度测试中的代表,其应用领域覆盖发动机零部件、汽车零部件、生产线、一般质量控制部门和实验室等。
NEMESIS 9000™可进行手动和全自动化操作。
NEMESIS 9000™具有力传感器、力反馈控制闭环系统,以现代化的方式适合所需要求,应用以下标准:
光学硬度测试方法:
- 维氏(HV) ISO 6507, ASTM E 92
- 努式 (HK) ISO 4545、4546
- 布氏 (HB) ISO 6506, ASTM E 10
- 深度测量与硬度测试方法
- 洛氏 (HR) ISO 6508, ASTM E 18
- 维氏深度测量 HVT VDI/VDE 2616-1
- 布氏深度测量HBT VDI/VDE 2616-1
- 球压痕硬度测试(H) (ISO 2039-1)(塑料类)
-
洛氏、表面洛氏、维氏、努式、布氏、球压痕、HVT和HBT标尺
-
测试载荷范围广,1kgf/9.8N-3000kgf/29kN(视型号而定)
-
工件高度固定(无丝杆)
-
升降式测试头,自动检测工件位置
-
自定义自动6工位转塔,用于安装物镜和压头
-
高清INNOVAZOOM™光学系统,图像放大倍率达0.7x 至 1000x
-
基于计算机的标准INNOVATEST IMPRESSIONS™ 硬度测试系统和数据库文件系统
-
大型可调15”工业高清触摸屏
-
手动或自动对焦,手动或全自动压痕测量
-
内置式工业固态硬盘,实现制存储文件
-
局域网,无线局域网, USB-2,RS-232,打印机和 DVI接口
-
内置驱动(标准),驱动自动X-Y工作台(可选)
-
自定义测试模式:硬化层深度、横断面、自定义测试点轨迹等(可选)
-
机器外壳材料为抗震、抗损且耐火的可回收ABS材料
-
可选配件范围广
-
可测试大型试件,最大高度为300mm,最大深度为220mm
NEMESIS 9000™具有一个线性力促动器,可以将测试头移动到所需位置。该操作可以通过三种方式完成:一. 按下启动按钮后,测试头将自动下降到工件的位置,并开始测试;二.自动工件位置检测;三. 也可以通过手动模式或手动“对焦”模式使测试头下降。

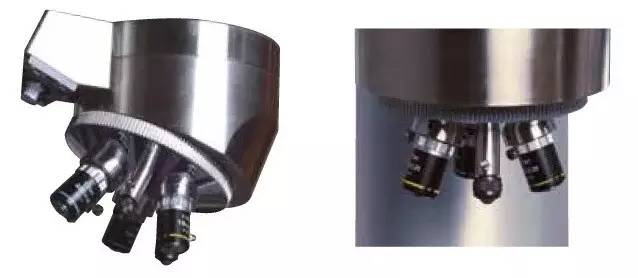

【6工位转塔为标准配置】
NEMESIS 9000™ 的一大亮点是配置有自动转塔。该转塔可以安装控制3个不同压头和3个最大放大率为40x的物镜,或安装6个不同洛氏压头使之成为一台纯洛氏硬度计。
若将自动转塔与可选的X-Y工作台、旋转台或倾斜台结合起来,可以建立4轴或5轴硬度测试系统。
工件位置是固定的。不需要手轮、复杂的支撑和丝杆等部件去升降重型工件。所以不会由于工件过重而造成运动部件的过量磨损。减少人工,不需要另外附加驱动系统。
【保护、安全、在线系统】
NEMESIS 9000™的智能传感器系统将记录施加到转塔上的不规则或不正常接触力,并使测试头停止下降。通过这种方式,系统将损害降到很低。
一个物镜位于视点位置时,不会因下降时触碰物体而产生明显的接触力。
NEMESIS 9000™测试头带有力促动器和转塔(或不带转塔),可用于在生产线上单独测试,或整合到需要自动测试程序的生产线中。新开发的 INNOVAZOOM™ 光学系统可将压痕进行高清放大(0.7x 至 1000x),而准确的算法自动测量的准确性。

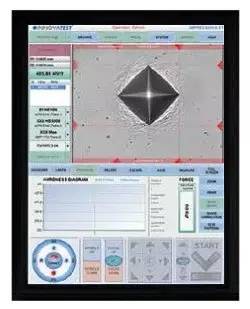

【IMPRESSIONS™ 系统】
IMPRESSIONS™ 为NEMESIS 9000™系列硬度计的操作系统。软件功能包括对测试标尺的手动和自动测试、图像编辑、文件存储、图像存储、报告打印、转塔控制、手动或自动对焦,以及其它更多功能。
可以同时同步转换出3种不同硬度标尺(及抗拉强度),且该转换可以根据对应的材料和标准(ISO/ASTM)进行设置。
该系统可以配置(可选)电动X-Y工作台、旋转台或倾斜台。这些电动工作台的驱动已经内置于机器,不需要外部驱动设备,不需另外付费。
通过与电动X-Y 工作台结合,硬度计可以运行硬化层深度硬度测试程序、自定义测试模式和/或其它用户自定义的任务。
数据均可以复制或导出到Word、Excel等办公应用程序、或报告生成器,报告生成器可以将测试结果以电子邮件的形式发送到工作站、或服务器。数据均可以通过局域网或无线局域网连接进行访问。
