钢丝绳探伤仪

类别

名称

型号

适用绳径（mm）

技术核心

性能参数

功能特点

系统配置

在 线 检 测

电梯钢丝绳

电脑探伤仪

XXX-E15

Ф6-Ф14

1、虚拟仪器：

钢丝绳应用虚拟仪器，以软件取代传统仪器，由电脑直接采样处理，才能不漏检、不误判，如同看电影，对钢丝绳进行扫描，结果准确无误，重复性好。

2、三定仪器：

根据不同行业钢丝绳报废的国家标准规定，本产品应用电磁原理，定性、定量、定位，在线检测钢丝绳的内外部断丝、锈蚀、磨损、金属截面积变化、松股、跳丝、变形、材质异常等缺陷。

3、合法仪器：

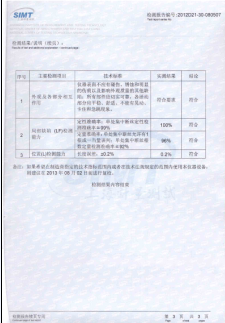

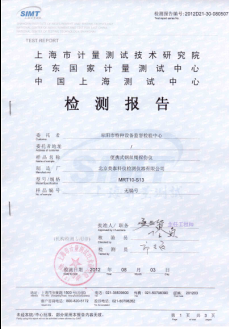

根据国家计量法和安全生产法，每台仪器均由国家法定计量机构，按美国ASTM E1571标准和GB/T标准作为第三方进行检验，并出具检测报告，获得法定资质。

1、受测钢丝绳直径：

Φ1.5—300 mm （根据用户需求配置不同规格的传感器）

2、传感器与钢丝绳相对速度：0.0—12.0 m/s （：1.0 m/s）

3、断丝缺陷（LF）检测能力：

定性：单处集中断丝定性检测 99.99%

定量：单处集中断丝根数允许有一根或一当量根误判

单处集中断丝根数无误差定量检测100次以上≥95%

4、金属截面积定量变化率（LMA）检测能力：

检测灵敏度重复性允许误差：±0.055%

检测精度示值允许误差：±0.2％

5、位置（L）检测能力：

检测长度示值百分比误差：±0.3%

6、电源：电池供电5V

7、环境温度：-20℃～+40℃

大气压力：86-206Kpa

相对湿度≤85%

1、电脑在线显示内容：

如同心电图，以波形递进方式缺陷实时显示

2、报警功能：

缺陷，声光报警

3、分析处理方法：

人机对话+自动分析

4、软件平台：

Windows界面

5、工作软件启动：

鼠标点击

6、电脑接口：

串行口或USB

7、电脑品牌：

品牌

8、AD转换：

美国模块为主

9、信号传输长度：300m

10、操作方法：

人性化操作（只要会

开电视机，培训20

分钟就能操作）

11、检测结果：

一种规格的传感器

可检测的钢丝绳直

径范围可达

30mm

12、报告生成：

自动进入word文档

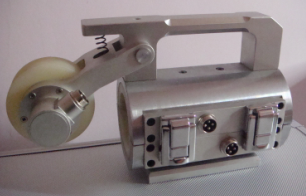

1、传感单元

高速可逆励磁器

高导信号集聚器

陈列霍尔磁敏组

浮动定心导套

距离编码器

2、转换单元

AD模数转换模块

噪声自动剔除模块

缺陷声光报警模块

检测品质保障模块

DAQ即插即用模块（美国NI公司）

3、处理单元

V3.0版信号处理实时报警结果显示软件包

笔记本电脑

（或工业计算机）

XXX-E20

Ф13-Ф19

中型钢丝绳

电脑探伤仪

XXX-F250

Ф8-Ф24

XXX-F350

Ф18-Ф34

XXX -F450

Ф28-Ф44

大型钢丝绳

电脑探伤仪

XXX -S650

Ф45-Ф64

XXX -ET850

Ф65-Ф84

特型钢丝绳

电脑探伤仪

NI-ST1000

Ф80-Ф120

NI-ST2000

Ф120-Ф150

NI-ST3000

Ф150-Ф300
