里博超声波探伤仪行业应用案例

数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断,广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。

里博超声波探伤仪真正的自主研发三防设计,可以保证用户在复杂的现场和野外不受雨水、油污、粉尘等的侵蚀,让探伤仪的使用寿命大大延长;如果在复杂现场使用,普通探伤仪可能只能使用两年,而经过三防设计和处理的探伤仪可以保证8-10年





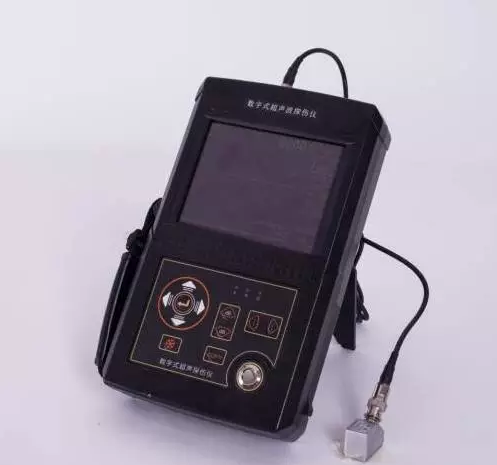

产品特点

按键简洁,一键操作更简单易学;
 锂电池供电,可连续工作15小时;
三防外壳:防水防尘防油,抗干扰能力好;

大屏幕高亮显示,可以满足在阳光下、涵洞中探伤的要求。



主要功能

    自动校准探头,无需手动计算;

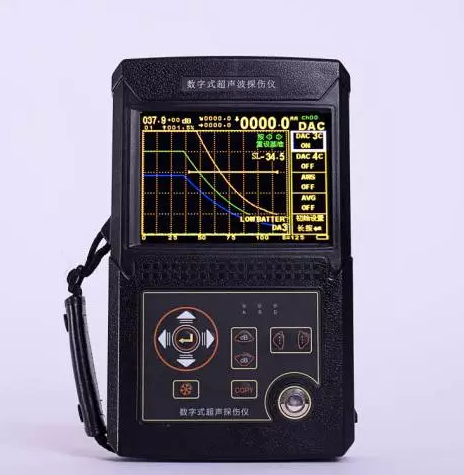

    利用标准试块自动生成DAC、AVG曲线;

    自动显示回波相关参数(深度D、水平P、距离S、波幅H);

    16个独立探伤通道,可自由输入并存储任意行业的探伤标准;

    可存储980幅A扫图像;

    四种(I、V、U、X型)焊缝类型图示功能,直观快速判断反射位置;

    自动计算缺陷当量φ值;

    高采样率,低噪声;

    两种探头方式:单晶、双晶;

    回波抑制功能并有警示灯提示。

辅助功能

    中英文菜单;
    闸门声光报警。

    自动增益功能提高探伤效率;

    斜探头角度和K值两种输入方式;

    峰值记忆和回波包络快速确定最高回波;

    USB接口连接PC端进行数据传输,自动生成探伤报告;





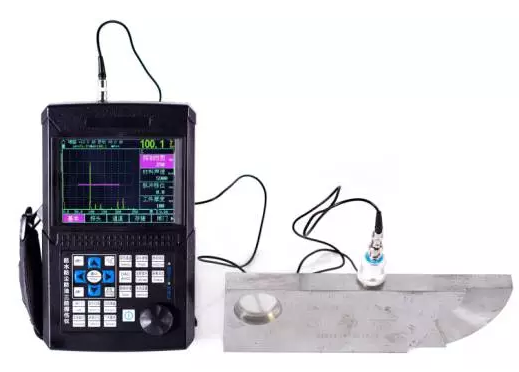

  同时高端款还独有两孔校准法,里博探伤仪可以不需要特定的试块,只要有两个深度相同的工件也可以校准仪器,极大的方便了用户的携带使用和降低了使用成本;同时里博探伤仪的性能强大,具有国内任何同类探伤仪的所有性能,但是价格确实真正的接地气;因为里博的使命就是让仪器工具化,让更多的用户能买得起检测仪器,提高整个行业的检测手段,为中国的制造业真正崛起而贡献自己的力量。


高精度定量、定位,满足了较近和较远距离探伤的要求;

近场盲区小,满足了小管径、薄壁管探伤的要求;

自动校准:一键式自动校准,操作非常便捷,自动测试探头的零点“K前沿及材料的声速;

自动显示缺陷回波位置(深度d、水平p、距离s、波幅、当量dB、孔径ф值);

自由切换三种标尺(深度d、水平p、距离s);

自动增益、回波包络、峰值记忆功能提高了探伤效率;

●φ值计算:直探头锻件探伤,找准缺陷最高波自动换算孔径ф,大平底自动计算; 100个独立探伤通道(可扩展),可自由输入并存储任意行业的探伤标准,现场探伤无需携带试块;

可自由存储、回放500A扫波形及数据;

● DACAVG自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿;

13个内置探伤标准可调出;                                                     可以自由输入任意行业标准;
发射脉冲宽度和强度可调;
与计算机通讯,实现计算机数据管理,并可导出Excel格式、A4纸张的探伤报告;
●IP65标准铝镁合金外壳,坚固耐用,防水防尘,抗干扰能力极佳;
●26万色真彩屏超高亮显示,亮度可调,适合强光、弱光的工作环境;
高性能安全环保锂电池供电,可连续工作
10小时。
实时时钟记录:实时探伤日期、时间的跟踪记录,并存储;
掉电保护,存储数据不丢失;
探伤参数可自动测试或预置;
数字抑制,不影响增益和线性;
增益补偿:对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正;


重要辅助功能:
角度和K值两种输入方式
回波次数分析
电源状态指示
闸门声光报警
●DAC声光报警
屏幕的冻结和解冻
时钟显示

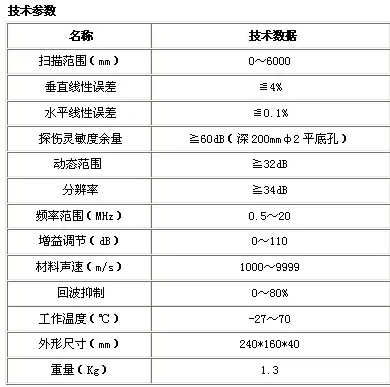

技术参数

扫描范围:

06000mm钢纵波

工作频率:

0.4MHz~15MHz

垂直线性误差

≤4%

水平线性误差

≤0.2%

增益

110dB

灵敏度余量

>58dB(深200mmΦ2平底孔)

分辨力

>40dB(5N20)

动态范围

≥32dB

噪声电平:

<8%

重复发射频率

100~1000HZ

声速范围

1000~11000(m/s)

工作方式

直探头、斜探头、双晶、穿透

数字抑制

(0~80)%,不影响线性与增益

工作时间

连续工作10小时以上(锂电池)

环境温度

(-20~70)℃(参考值)

相对湿度

(20~95)% RH

外型尺寸

238×155×46(mm)

重量

1.2KG


标准配置

1.

主机

1台

2.

直探头

1个

3.

斜探头

1个

4.

9V电源适配器

1个

5.

探头连接线

1根

6.

产品包装箱

1个

7.

使用说明书

1本

8.

合格证、装箱卡、保修卡

1套

石油化工行业应用案例

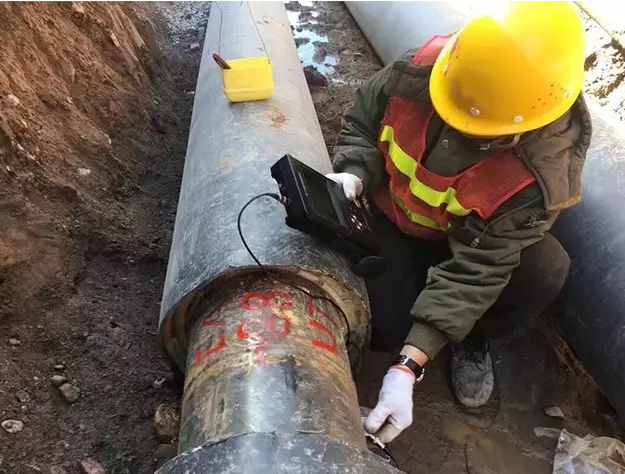

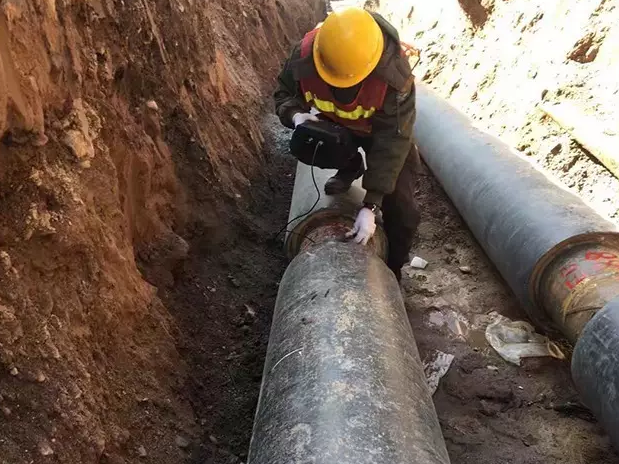

客户主要针对石油管道压力容器焊接接头进行无损焊缝探伤,超声波探伤无疑是最好的选择,里博超声波探伤仪具有独特的三防功能设计(防水、防油污、防灰尘),满足了客户在野外复杂、恶劣环境的使用需求。



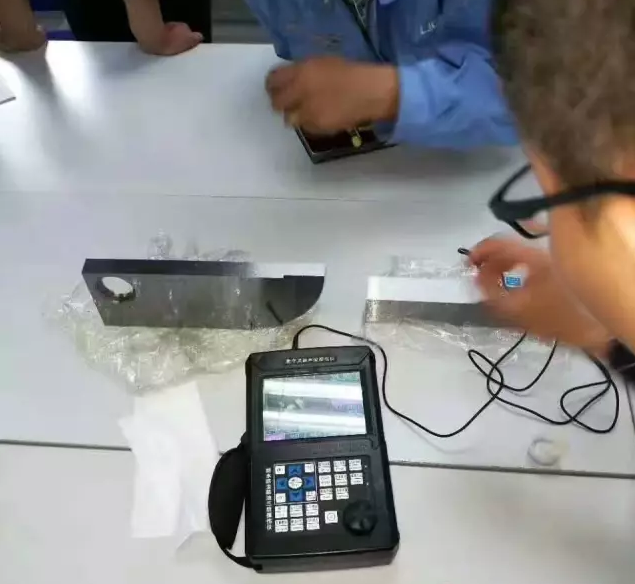

 仪器采用了简洁、实用、合理的一键式设计,在里博培训工程师的耐心指导下,使用人员很快掌握了仪器操作要领,以及在本行业的具体使用经验、相关验收测量数据等。

   采用了NB/T47013.3-2015《承压设备无损检测第3部分:超声检测》标准进行严格检测,并配置了对应超声试块CSK-ⅠA,CSK-ⅡA、对仪器进行校准以及生成DAC曲线验收标准。里博探伤仪凭借出色的探头灵敏度以及强大的数据处理系统,能够第一时间准确发现焊接接头存在的裂纹、未融合、未焊透、气孔、夹杂等多种缺陷。

钢材制造行业应用案例



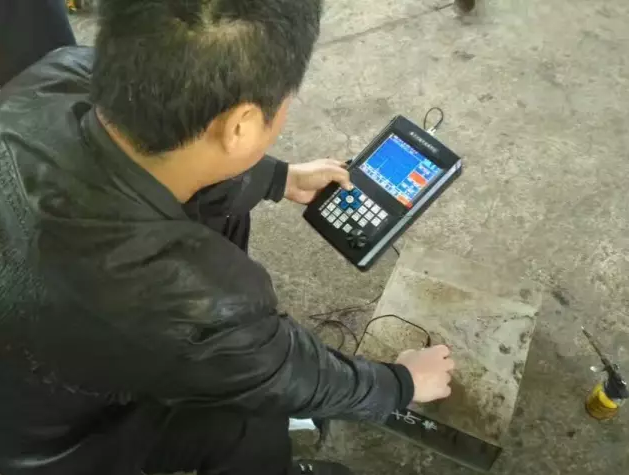

材类制造行业中常见缺陷有分层、折迭、白点等,裂纹、气孔等。由于钢板中的分层、折迭等缺陷是在轧制过程中形成的,因此它们大都平行于板面。


里博超声波探伤仪凭借完善的检测功能,采用多次底波反射法,即在示波屏上显示多次底波这样不仅可以根据缺陷波来判定缺陷情况,而且可根据底波衰减情况来判定缺陷情况。

里博超声波探伤仪高效率、高精度的探伤手段,能够帮助客户快速筛选出在轧制过程中产生的不合格品,从而对于后续产品改进生产工艺、提高产品质量合格率起到了决定性作用,同时也为钢材制造企业降低了原材料浪费成本。
