便携式粗糙度仪(分体)U942



概述

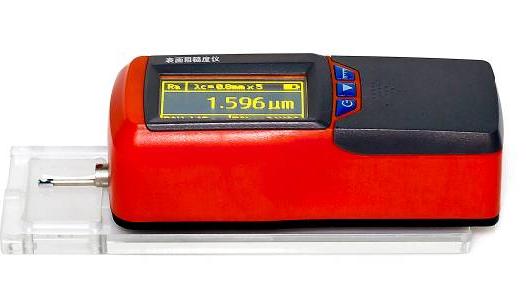

    便携式粗糙度仪是一台便携式触针表面粗糙度形状测量仪,适用于车间检定站、实验室、计量室等环境的检测。测量参数符合国际标准并兼容美国、德国、日本英国等一些工业发达国家的标准。测量结果可以数字和图形方式显示在液晶显示器上,也可以输出到打印机上。

升级款主要在以下几方面进行了改进:

采用锂离子充电电池,可长时间工作,无记忆效应,可边充电边工作,充电时间短,电池寿命长。

改进了电路的工作性能,降低了工作电压,功耗和电路噪声相应降低。

改进了传感器的驱动机构、材料及加工工艺,装配更精确,测量更稳定。

新设计的显示界面增加了一些必要的测量提示和低电压提示。

改进了传感器接口,使其传感器更准确无误,紧密的插入主机,保证测量过程测值准确性。

增加了液晶背光功能,方便用户在光线较暗处使用。

体积更小,重量更轻。

产品功能和特点

★ 机电一体化设计,体积小,重量轻,使用方便;

★ 采用DSP芯片进行控制和数据处理,速度快,功耗低;

★ 大量程,多参数Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,RzJIS,Rsk,Rku,Rsm,Rmr;

★ 128×64 OLED点阵显示器,数字/图形显示;高亮无视角;

★ 显示信息丰富、直观、可显示全部参数及图形;

★ 兼容ISO、DIN、ANSI、JIS多个国家标准;

★ 内置锂离子充电电池及充电控制电路,容量高、无记忆效应;

★ 有剩余电量指示图标,提示用户及时充电;

★ 可显示充电过程指示,操作者可随时了解充电程度

★ 连续工作时间大于20小时

★ 大容量数据存储,可存储100组原始数据及波形。

★ 实时时钟设置及显示,方便数据记录及存储。

★ 具有自动休眠、自动关机等节电功能

★ 可靠防电机走死电路及软件设计

★ 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息;

★ 全金属壳体设计,坚固、小巧、便携、可靠性高。

★ /英文语言选择;

★ 可连接打印机;

★ 重复性线性好——示值稳定准确可靠

★ 操作简单便捷——现场操作可行性高

★ 保护滑盖——让一起免受油污的损坏,延长使用寿命

★ USB接口,软件光盘,可PC通讯,查看数据,波形,打印报告等


主要技术性能指标

1.传感器:



传感器性能指标

检测原理

电感式

测量范围

160μm

针尖半径

5μm

针尖材料

金刚石

触针测力

4mN(0.4gf)

触针角度

90°

导头纵向半径

45mm



2.主机参数表:

项目

U942(缸体平台珩磨网纹专用)

测量参数

Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr; Ry(JIS)=Rz;Rmax=Rt,RPc、Rk、Rpk、Rvk、Mr1、Mr2

测量范围

Ra(0.025μm  ~  12.5μm),Rz(0.02μm  ~  160μm)

最大驱动行程

17.5mm/0.7inch

示值误差

不大于±10%

示值变动性

不大于6%

测量轮廓

粗糙度,波纹度,原始轮廓

滤波器

RC,PCRC,Gauss,ISO13565

取样长度l

0.25mm,0.8mm,2.5mm

评定长度L

(1-5)L

内部存储能力

100组原始数据

外部输入/输出接口

USB

电源

内置锂离子充电电池/外接电源适配器

外形尺寸

143×55×42mm(主机)

重量

约0.4kg(主机)

标准配置

主机、标准传感器、多刻线样板、样板支架、活动支架、电源适配器、USB充电电缆

可选配件

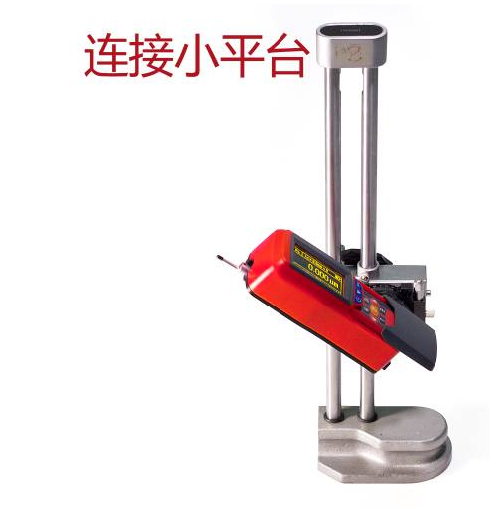

曲面、沟槽、深槽、极小孔等传感器、测量平台、接长杆、侧向转接秆、软件等附件





案列一

缸体缸盖是汽车发动机乃至汽车中最重要的零件之一,缸体的加工质量直接影响发动机的整体质量因此发动机缸体的制造加工长期以来一直受到国内外汽车生产企业的重视。



缸体的作用是支撑和保证活塞连杆、曲轴等运动部件工作时的准确位置,保证发动机的换气、冷却和润滑。

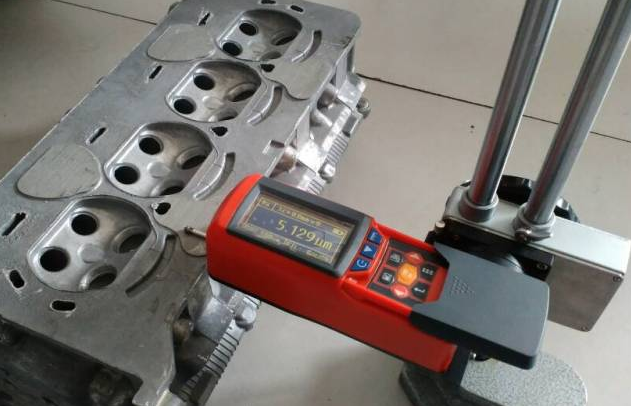

缸体缸盖形状较为复杂,需要检测粗糙度的部位也比较多,里博分体式粗糙度仪配上自主研发的可360°旋转平台,可以测量此类复杂工件的各个部位粗糙度,除了可以检测常规的平面部位以外,换上不同的传感器、还可以测量曲面、2mm以上内孔,斜面倒角、以及沟槽等。



 通过对粗糙度的检测,使其各个检测部位达到相关标准,磨损达到最佳状态、保证发动机工作效率的同时也大大延长了其使用寿命。是汽车制造业必不可少的检测仪器。



案列二

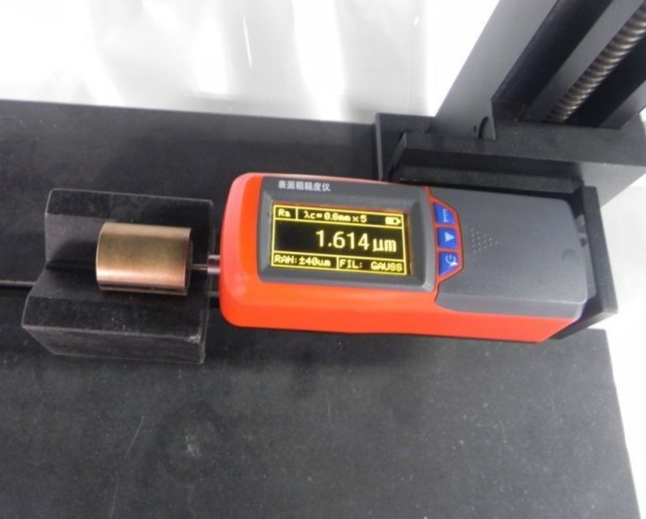

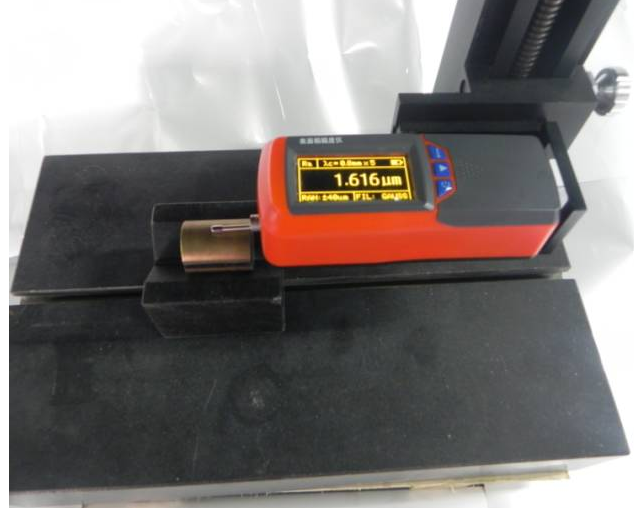

铜套、套类工件在使用过程中内壁以及外壁需要与相配的部件产生润滑摩擦,所以对粗糙度也提出了要求。这类小套件由于体积较小、重量也比较轻、正常摆放测量工件会产生位移,无法测量。里博分体粗糙度仪、配上大理石测量平台和V形块,可以很好的固定工件、精准的检测出实际粗糙度值。即可以用于现场检测,也可以用于实验室检测。



采用滑盖式全封闭按键外壳设计,可以有效避免在使用环境中灰尘、水、油污对内部电子器件腐蚀、大大提高了仪器使用寿命。



检测精度完全可以与同类进口设备标准相媲美,得益于过硬的技术实力,以及优秀的产品性能,理博玉理系列产品一律质保六年,让用户可以放心大胆的使用,完美解决售后之忧。
