超声波探伤仪探伤原理——反射法
超声波探伤仪主要是利用超声波在物体中传播时受物体材料与结构等因素的影响会产生一定程度变化的原理来对物体缺陷(如裂纹、气孔、疏松、夹杂等)进行检测。常用的检测方法有多普勒效应法、透射法、反射法等，检测得到的信息经处理后以图像的形式显现出来。目前反射法应用最为广泛，接下来我们就对反射法探伤原理做以详细介绍。

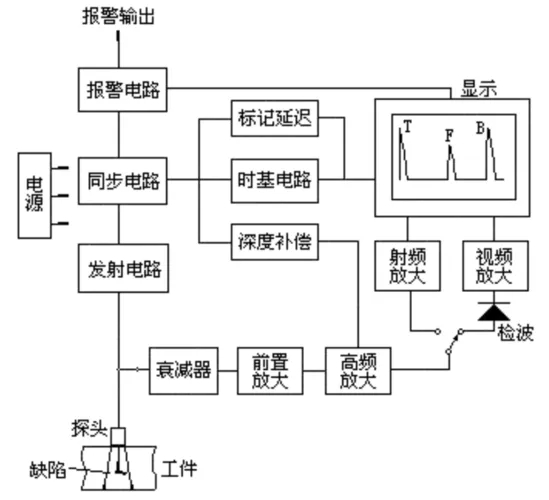

超声波探伤仪探伤原理图

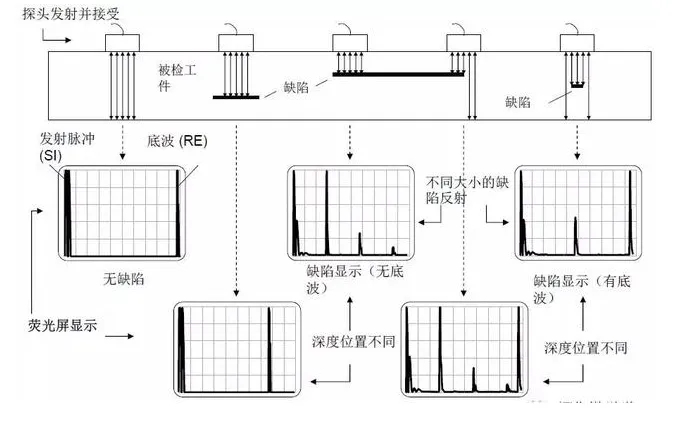

反射法探伤原理
反射法利用的是超声波的反射特性，即超声波在由一种介种介质的过程中，在两介质的交界面处会发生反射，且介质间差别越大反射程度也会越大。基于这种原理，在对物体缺陷进行检测时，可以先对物体发射超声波，然后对反射回来的超声波进行接收，通过对比所发射的与接受到的超声波的异同即可判定物体的内部结构，其是否含有缺陷，缺陷属于哪种类型，处于什么位置等等。
图像处理
图像处理指的是将检测后的信号处理为图像的形式以供人们观察，目前已有A型、B型、C型、M型、F型等多种图像处理方法，其中使用最广泛的是A型，A型显示指的是其形成图像的横坐标为超声波在材料中的传播时间或距离，纵坐标为超声波反射的幅值，因此根据图形的形状就可以快速的对物体内部是否有缺陷、缺陷位置、大小等问题进行判断。

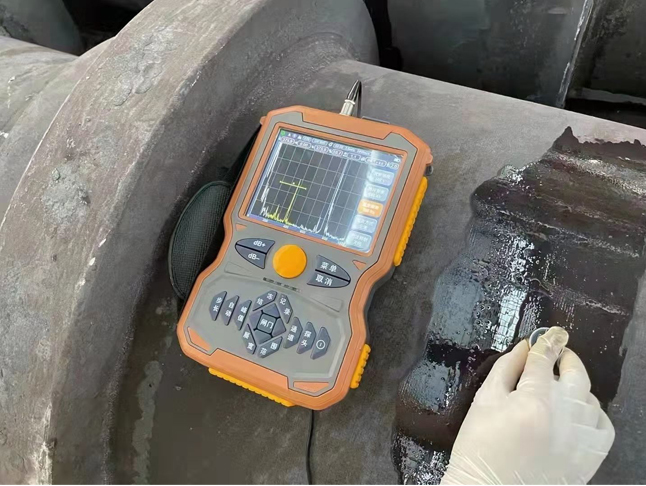

彩色B扫描
B型显示所形成的图像类似于物体内部某一横截面的解剖图，适于检测静态物体，医院里常做的B超使用的就是B型显示;M型显示所形成的图像类似于探测信息在物体内部的运动时序图，适于检测动态物体，对心脏、动脉血管的检测使用的就是M型显示;C型显示和F型显示由于操作不方便、显示结果不全面等原因逐步退出图像处理的舞台。
