布氏、洛氏、维氏硬度计原理及选用

布氏硬度计测量原理

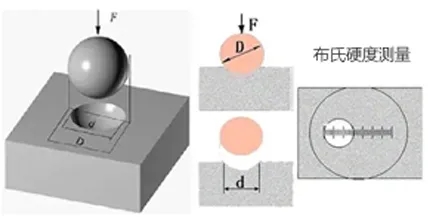

布氏硬度计原理图

布氏硬度测量原理:采用直径为D的球形压头,以相应的试验力F压入材料的表面,经规定保持时间后卸除试验力,用读数显微镜测量残余压痕平均直径d,用球冠形压痕单位表面积上所受的压力表示硬度值。实际测量可通过测出d值后查表获得硬度值。

应用范围

用于原材料与半成品硬度测,可用于测量铸铁,非铁金属(有色金属)、硬度较低的钢(如退火、正火、调质处理的钢)

洛氏硬度计测量原理

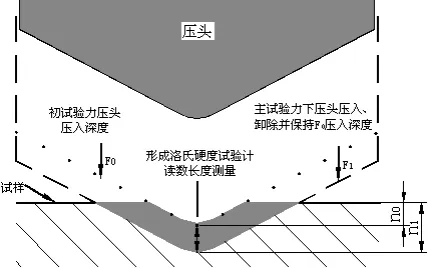

洛氏硬度计原理图

用金刚石圆锥或淬火钢球压头,在试验压力F的作用下,将压头压入材料表面,保持规定时间后,去除主试验力,保持初始试验力,用残余压痕深度增量计算硬度值,实际测量时,可通过试验机的表盘直接读出洛氏硬度的数值。

应用范围

用于洛氏硬度测量条件:洛氏硬度可以测量从软到硬较大范围的硬度值,根据被测对象硬度值

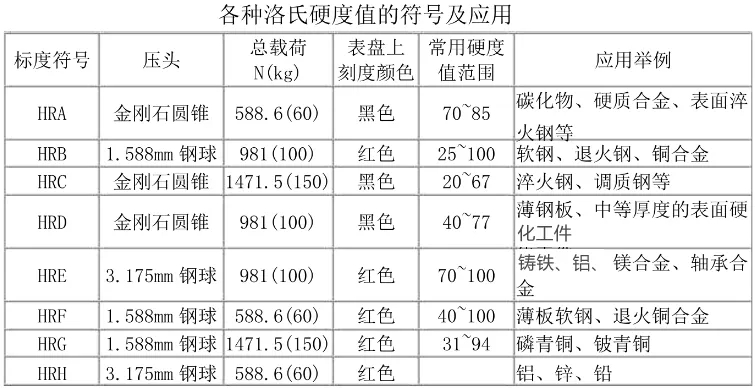

大小不同,可用不同的压头和试验力,如下表:

维氏硬度计测量原理

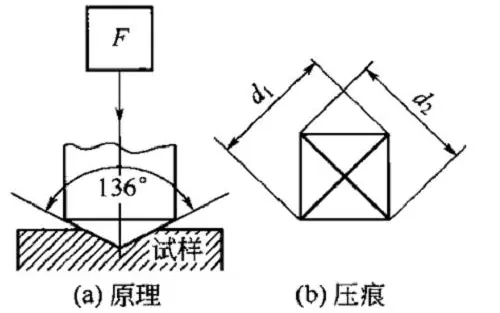

维氏硬度计原理图

维氏硬度测量原理与布氏硬度相似。采用相对面夹角为136°金刚石正四棱锥压头,以规定的试验力F压入材料的表面,保持规定时间后卸除试验力,用正四校锥压痕单位表面积上所受的平均压力表示硬度值。

应用范围

主要用于测量较薄的材料和渗碳、渗氮等表面硬化层。



以上测量原理均采用压入法,如需咨询产品相关问题欢迎来电咨询!
