电动洛氏硬度计 HR150DT

电动洛氏硬度计 HR150DT

HR150DT电动洛氏硬度计采用一体化铸铁机身,不变形,不位移,砝码加载结构,性能稳定,测量精度高。表盘直接读数,电动测试,试验力的施加、保荷和卸荷自动完成,消除人为操作误差,使用方便,具有良好的可靠性,可操作性和直观性。结构坚固,刚性好、准确。



详细介绍

【产品概述】



一体化铸铁机身,不变形,不位移,砝码加载结构,性能稳定,测量精度高。表盘直接读数,电动测试,试验力的施加、保荷和卸荷自动完成,消除人为操作误差,使用方便,具有良好的可靠性,可操作性和直观性。结构坚固,刚性好、准确。


【适用材料】



测定黑色金属,有色金属,淬火钢,调质钢,退火钢,可锻铸件,铝合金,铜,轴承钢等。


【技术参数】



型号

HR150DT

初试验力

10kgf(98.07N)

试验力

60kgf(588N)   100kgf(980.N)    150kgf(1471N)

洛氏标尺

HRA, HRB, HRC, HRD, HRF,HRG,HRH,HRK

硬度分辨率

0.5HR

保荷时间

2 ~60S

显示方式

表盘直接读数

操作方式

电动

试件最大高度

190mm

压头到内壁

165mm

外形尺寸(mm)

520X240X700mm

主机重量

50Kg

电源

AC220V + 5%, 50~60 Hz

执行标准

精度符合GB/T230.2、ASTM E18


【洛氏硬度试验原理】



试验开始时,试验机压头放在试件上,施加初试验力,并建立一由位移传测量装置测出的基准点。因为初试验力使压头压入试件,所以表面的光洁或不规则不会影响试验。接着试验机施加主试验力,这一较大的力,进入试样更深,然后卸除主试验力,同时保持初试验力,此时,试验机测量相对于既定的基准点的凹痕深度。凹痕的直线深度是洛氏硬度数值的基础。凹痕深度浅只表示材料硬度较高,凹痕深度相对深,则表示材料硬度较软。

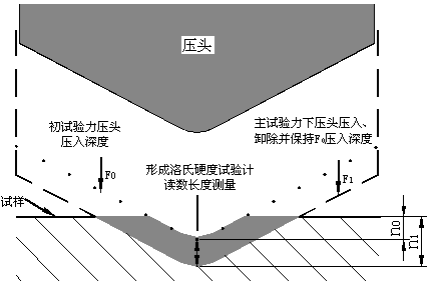

硬度计测量原理图

HRC.A=100-n1-n0  0.002

HRB=130-n1-n0  0.002

式中:n0 — 在初试验力F0作用下,压头压入试样的深度

      n1 — 在以施加总试验力F,并卸除主试验力F1,但仍保持初试验力F0时压头压入试件的深度。

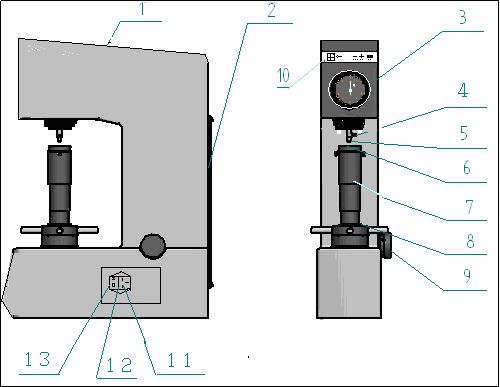

【硬度计主机外形】



硬度计主机外形



1.上盖

2.后盖

3.表盘

4.压头止紧螺钉

5.压头

6.试台

7.螺杆

8.旋轮

9.手轮

10.触摸面板

11.电源插座

12.保险丝

13.开关





【硬度计符合标准】



GB/T 230.1-2018 金属材料 洛氏硬度试验 第1部分 试验方法

GB/T 230.2-2012 《金属材料 洛氏硬度试验 第2部分:硬度计的检验与校准》国家标准

JJG 112-2013_金属洛氏硬度计(A,B,C,D,E,F,G,H,K,N,∕T标尺)检定规程

ASTM E18-2015金属材料洛氏硬度试验方法标准

ASTM标准-金属试验方法及分析程序



【标准配置】

名称

数量

名称

数量

金刚石洛氏压头

1只

φ1.5875mm球压头

1只

产品合格证

1份

标准洛氏硬度块

共3块

砝码A、B、C

共3只

大、中、 V型试台

各1只

产品使用说明书

1本









图片欣赏
