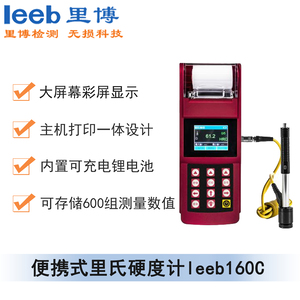

便携式里氏硬度计leeb160c（彩屏、带打印）
该仪器是一款集可内置打印机、公差设置等多功能为一体的硬度测量仪器，内置高速热敏打印机，支持现场打印，测量结果的公正性及数据的存储、可追溯性。使用全中文显示，菜单式操作，操作简单、方便。本机可直接显示里氏、布氏、洛氏、维氏、肖氏等多种硬度值。仪器小巧、便携、性价高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰。
详细介绍
主要功能
● 采用D型精度冲击装置；
● 工业化壳体设计，坚固、小巧、便携、稳定性高，适用于恶劣操作环境，抗震动、冲击和电磁干扰；
● 主机和打印机一体化设计，方便用户现场打印测试结果；
● 大屏幕彩屏显示器，信息丰富、直观，方便操作和读值；
● 可预先设置上限下值、超限报警；
● 具有开机示值软件校准功能，保障数据在任意行业不同的规范和标准下使用；
● 可选配7种不同的冲击装置，更换时不需校准，自动识别；
● 可存储600组测量数值全中菜单、背光显示、方便操作；
● 可配备软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富● 功能，适合质量保障活动和管理的更高要求；
● 内置大容量锂离子可充电电池及充电控制电路；
● 连续工作不少于200小时（不开打印时），自动休眠、自动关机等节电功能。
适用材料
钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜辛合金（黄铜）、铜锡合金（青铜）、纯铜、锻钢。
应用范围
1、适宜对大型零部件及不可拆卸部件的现场硬度测试；
2、重型工件；
3、大型工件大范围内多处测量部位的检测；
4、机加工行业；
5、模具型腔；
6、压力容器、汽轮发电机组及其设备的失效分析；
7、实验空间狭小的工件；
8、金属材料仓库的材料区分；
9、轴承及其它零件。
规格参数
项目
leeb160C
功能特点
具有里氏、洛氏、布氏三种校准功能
示值误差/重复性
±6HLD（HLD=760）/ 6HLD（HLD=760）
测量范围
100-990（HLD）
可识别冲击装置
D、G、C、DL、DC、D+15、DS
冲击装置插口
LEMO插口
测量方向
360°
硬度制式
HL、HB、HRC、HRB、HV、HS
电源
锂电充电电池
充电规格
9v/1800mA
存储功能
600组
壳体材料
塑料外壳
外型尺寸
230×86×46mm
重量
400g
标准配置
主机、D型冲击装置、支撑环，标准试块、尼龙刷、
充电器、打印纸
选配
异形支撑环、冲击装置、标准试块、通讯软件、打印纸
注：使用里氏硬度计测量时需被测工件符合一定的测试条件，主要是三方面的要求：工件重量不小于2KG，最小厚度不小于10mm，表面粗糙度不大于1.6um。在不满足上述条件时需要稳固支撑或密实耦合！
冲击装置
|
冲击装置 |
DC/D/DL/DS |
D+15 |
C |
G |
E(需进口) |
|
冲击能量 |
11mj |
11mj |
2.7mj |
90mj |
11mj |
|
冲击体质量 |
5.5/5.5/7.2/5.5 g |
7.8 g |
3.0 g |
20 g |
5.5 g |
|
球头硬度 |
1600 HV |
1600 HV |
1600 HV |
1600 HV |
5000 HV |
|
球头直径 |
3 mm |
3 mm |
3 mm |
5 mm |
3 mm |
|
球头材料 |
碳化钨 |
碳化钨 |
碳化钨 |
碳化钨 |
金刚石 |
|
冲击装置直径 |
20/20/6/20 mm |
20 mm |
20 mm |
30 mm |
20 mm |
|
冲击装置长度 |
86/147/202/138 mm |
162 mm |
141 mm |
254 mm |
155 mm |
|
冲击装置重量 |
50/75/60/70 g |
80 g |
75 g |
250 g |
80 g |
|
试件最大硬度 |
940/940/950/940 HV |
940 HV |
1000 HV |
650 HB |
1200 HB |
|
试件表面平均度Ra |
1.6 µm |
1.6 µm |
0.4 µm |
6.3 µm |
1.6 µm |
|
冲击装置适用范围 |
DC型测量内孔或圆柱筒内； |
D+15型接触面细小，加长，适宜测量沟槽或凹入的表面。 |
C型冲击力小，对被测表面损伤小，不破坏硬化层，适合测量小轻薄部件及表面硬化层。 |
G型测量大厚重及表面较粗糙的铸锻件。 |
E型测量硬度高的材料。 |
测试范围（表一）
|
材料 |
硬度制 |
冲击装置 |
|||||
|
D/DC |
D+15 |
C |
G |
DL |
E |
||
|
Steel and cast steel |
HRC |
17.9～68.5 |
19.3～67.9 |
20.0～69.5 |
|
20.6～68.2 |
22.4～70.7 |
|
HRB |
59.6～99.6 |
|
|
47.7～99.9 |
37.0～99.9 |
|
|
|
HRA |
59.1～85.8 |
|
|
|
|
61.7～88.0 |
|
|
HB |
127～651 |
80～638 |
80～683 |
90～646 |
81～646 |
83～663 |
|
|
HV |
83～976 |
80～937 |
80～996 |
|
80～950 |
84～1042 |
|
|
HS |
32.2～99.5 |
33.3～99.3 |
31.8～102.1 |
|
30.6～96.8 |
35.8～102.6 |
|
|
Steel锻钢 |
HS |
32.2～99.5 |
|
|
|
|
|
|
CWT、ST |
HRC |
20.4～67.1 |
19.8～68.2 |
20.7～68.2 |
|
|
22.6～70.2 |
|
HV |
80～898 |
80～935 |
100～941 |
|
|
82～1009 |
|
|
Stainless steel |
HRB |
46.5～101.7 |
|
|
|
|
|
|
HB |
85～655 |
|
|
|
|
|
|
|
HV |
85～802 |
|
|
|
|
|
|
|
GC. IRON |
HRC |
|
|
|
|
|
|
|
HB |
93～334 |
|
|
92～326 |
|
|
|
|
HV |
|
|
|
|
|
|
|
|
NC、IRON |
HRC |
|
|
|
|
|
|
|
HB |
131～387 |
|
|
127～364 |
|
|
|
|
HV |
|
|
|
|
|
|
|
|
C．ALUM |
HB |
19～164 |
|
23～210 |
32～168 |
|
|
|
HRB |
23.8～84.6 |
|
22.7～85.0 |
23.8～85.5 |
|
|
|
|
BRASS |
HB |
40～173 |
|
|
|
|
|
|
HRB |
13.5～95.3 |
|
|
|
|
|
|
|
BRONZE铜锡(铝)合金 |
HB |
60～290 |
|
|
|
|
|
|
COPPER纯铜 |
HB |
45～315 |
|
|
|
|
|
里博里氏硬度计具有良好的探头互换性，多种异型冲击装置可以校准自由更换，不同用户、不同场合、不同工件的硬度测量。
示值误差和示值重复性（表二）
|
序号 |
冲击装置类型 |
标准里氏硬度块硬度值 |
示值误差 |
示值重复性 |
|
1 |
D |
760±30HLD |
±6 HLD |
6 HLD |
|
2 |
DC |
760±30HLDC |
±6 HLDC |
6 HLD |
|
3 |
DL |
878±30HLDL |
±12 HLDL |
12 HLDL |
|
4 |
D+15 |
766±30HLD+15 |
±12 HLD+15 |
12 HLD+15 |
|
5 |
G |
590±40HLG |
±12 HLG |
12 HLG |
|
6 |
E |
725±30HLE |
±12 HLE |
12 HLE |
|
7 |
C |
822±30HLC |
±12 HLC |
12 HLC |
里氏硬度计可选配件
各种异型支撑环
|
型号 |
备注 |
型号 |
备注 |
|
Z10-15 |
测外圆柱面R10~R15 |
K10-15 |
测外圆柱面SR10~SR15 |
|
Z14.5-30 |
测外圆柱面R14.5~R30 |
K14.5-30 |
测外圆柱面SR14.5~SR30 |
|
Z25-50 |
测外圆柱面R25~R50 |
HK11-13 |
测外圆柱面SR11~SR13 |
|
HZ11-13 |
测外圆柱面R11~R13 |
HK12.5-17 |
测外圆柱面SR12.5~SR17 |
|
HZ12.5-17 |
测外圆柱面R12.5~R17 |
HK16.5-30 |
测外圆柱面SR16.5~SR30 |
|
HZ16.5-30 |
测外圆柱面R16.5~R30 |
UN |
测外圆柱面,半径可调R10-∞ |
