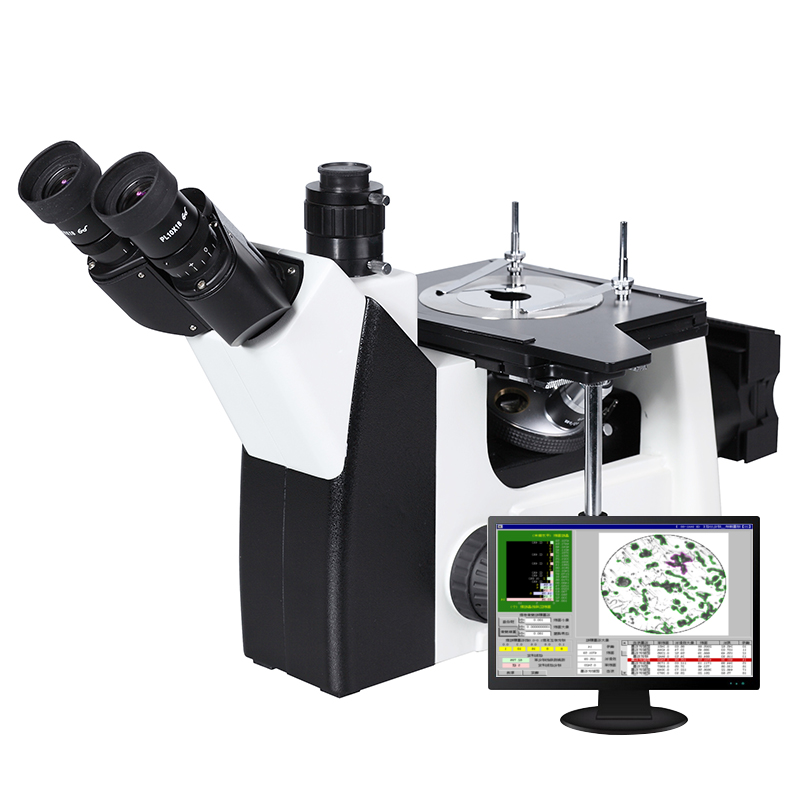

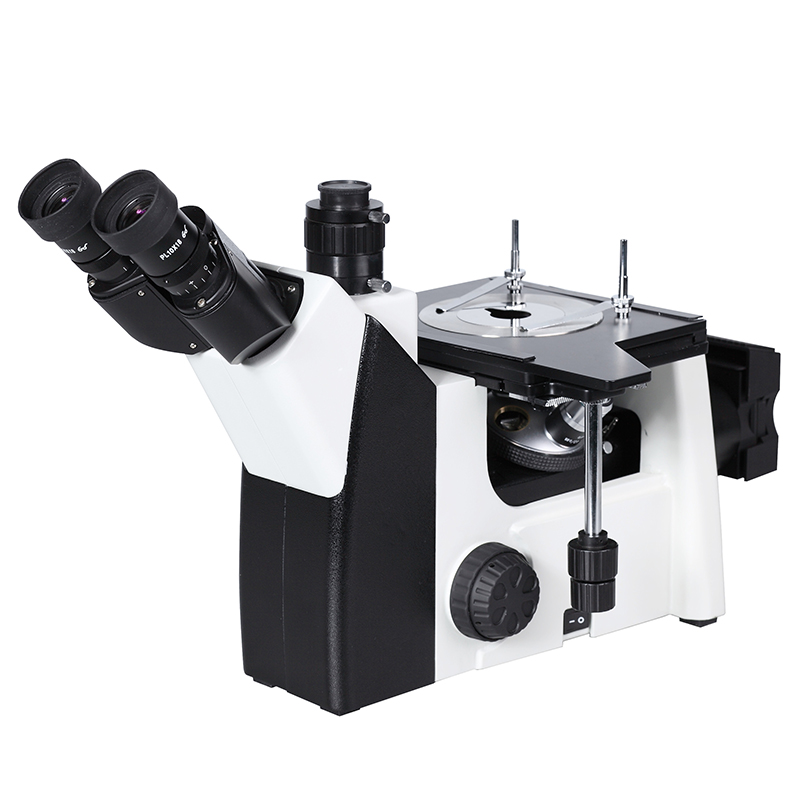

三目倒置金相显微镜FCM2000-W型

三目倒置金相显微镜FCM2000-W型

鉴别和分析各种金属和合金材料的组合结构,广泛应用在工厂或实验室进行铸件质量的鉴定;原材料的检验或材料处理后的金相组织分析;以及对表面喷涂等一些表面现象进行研究工作。是钢铁、有色金属材料、铸件、镀层的金相分析;地质学的岩相分析;以及工业领域对化合物、陶瓷等进行微观研究的有效手段,是金属学和材料学研究材料组织结构的必备仪器,也广泛应用于生物、医学和教学等领域。


详细介绍

        越来越多的研究已不满足常规的金相显微及照相方式,将显微成像输入微机,由微处理器对图像作各种后期处理,是同步于当今世界在显微领域新技术。

 图像金相显微镜,接入了高清晰度的CCD摄像系统,由计算机对图像进行处理、编辑、保存和输出(如打印等)或进入多媒体系统及电子信箱。

如果进一步接入图像分析计算机操作系统,还可以进一步对金相图谱进行研究分析,或对图像作精密测量,及多功能的图像形态分析、统计及输出图文报告

  1. 使用专业的金相物镜及平场目镜,成像质量好,分辨率高,观察舒适。
  2. 提供优越的图像质量和稳固可靠的机械结构。
  3. 选配相应的摄影摄像附件,可对观察图像进行采集和保存,配电脑和专业金相分析软件图像进行金相图像分析。
  4. 操作简便,附件齐全,广泛应用于教学科研金相分析、半导体硅晶片检测、地址矿物分析、精密工程测量等领域。

【主要技术参数】

 名  称

规  格

结    构

铰链式三目,45°倾斜,双边±5屈光度可调,瞳距调节范围:54-75mm,

固定式分光比,双目:三目=80%:20% 。

放大倍数

50×~ 500×。



物    镜

长工作距平场消色差专业金相物镜5X,10X,20X,50X

目    镜

高眼点大视野平场目镜PL10X/18mm 。

测 微 尺

 格值0.01㎜/1㎜。



载 物 台

三层机械移动平台,面积180mmX155mm,右手低手位控制,行程:75mm×40mm;  金属载物台板,中心孔直径φ12mm 。

调焦机构

低手位粗微调同轴调焦机构,粗动每转行程38 mm;微调精度2um,带松紧调节机构.

照明系统

射式柯拉照明,带可变孔径光阑和中心可调视场光阑,自适应100V-240V电压。单颗5W 暖色 LED灯, ( 可选6V30W卤素灯),光强连续可调。



光学系统

有限远色差校正系统。

偏光装置

起偏镜和检偏镜均可移出光路,检偏镜插板可360°旋转 。 (选配)

电    源

220VAC(50Hz)

金相分析软件

金相自动分析系统JX2015版本

300万像素图谱摄像

0.5X适配镜

测微尺 (精度为0.01mm)

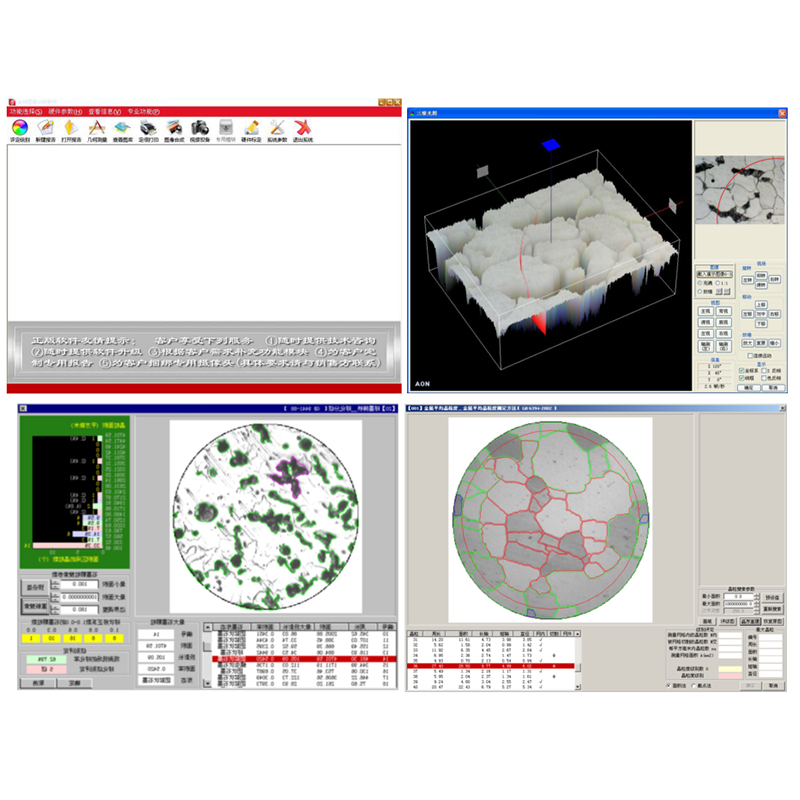

【JX2015软件介绍】

 金相分析软件是我单位软件工程部材料学相关专业人士开发,更新到2015版本,现有金相组织模块470个,覆盖了现有的所有金相检验.详见金相模块目录。
金相图像分析系统配置的“专业定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了当今的图像分析技术,为金相显微镜和智能分析技术的结合,系统测量、评定结果快速、正确,符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面,简洁明了和操作方便,经过简单培训或对照使用说明书,就可自如操作。并为学习金相常识和普及操作提供了快捷方法。

【主要功能】

  1. 图像编辑软件:图像采集,图像存储等十多种功能;
  2. 图像软件:影像增强,图像叠加等十多种功能;
  3. 图像测量软件:周长、面积、百分含量等几十种测量功能;
  4. 晶粒度测量评级(晶界提取,晶界重建、单相、双相、晶粒度测量、评级);
  5. 非金属夹杂物测量、评级(其中包括硫化物、氧化物、硅酸盐等);
  6. 珠光体、铁素含量测量、评级;球墨铸铁石墨球化率测量评级;
  7. 脱碳层、渗碳层测量,表面涂层厚度测量;
  8. 焊缝熔深度测量
  9. 铁素体、奥氏体型不锈钢中相-面积测量;
  10. 包含进行比对的近470种常用金属材料的金相图谱,适应绝大多数单位金相分析和检验的要求;
  11. 鉴于新材料和进口牌号材料的不断增加,对于软件中尚未录入的材料及评定标准,可以定制和录入。

系统组成

1. 软件程序(光盘);                        2. 加密狗:USB型;
2. 300万高清数码摄像;                      4.  0.5X适配镜接口;
5. 图像专用测微标尺,格值:0.01mm。

硬件运行环境

WINDOWS 7; 32/64位系统.  office 2007/2010.

电脑基本配置要求

1.CPU: Intel Core 2 2.8GHz 或更高;           2、内存:2GB or more;
3、USB 接口:USB2.0或USB3.0接口;           4、显 示 器:19”或更高;
5、CD-ROM

个性化选购

注:详细方案和价格请与商务人员联系。
