凸鼻子全自动双洛氏硬度计LEEBHRS-150/45X-Z

功能特点：

● 高速精密步控系统，有效避免了测力超负载，同时大大提高了加载速度

● 一键式操作，Z轴自动上升，加载、保荷、卸载力值一体完成，实现全自动操作

● 测试精度高，测量范围宽

● 可实现远程控制

● 上下限设置，超差报警

● 曲面修正，对柱面、球面测量结果自动修正

● 具备ASTM E18美标深度检定功能，深度分辨率0.1um,精度为0.5um；硬度值分辨率达0.01HR；深度值动态实时显示，显示范围10～700μm。

● 特殊设计的压头水平方向伸出，可以测量环状、管状等普通硬度计无法测量的零件，标准配置可测试最小内径40mm，定制压头可测试最小内径23mm

● 位移传感器分辨率0.1µm

● 硬度重复性精度0.5HR

● 高速步控，测试速度极快（1.75s）

● 操作方便，中英文界面可切换（可定制其他语言版本）

● 开机即用，无需安装砝码，安装调试方便

● 试验力自动修正，力值精度提高一个数量级

● 所有洛氏标尺，高、中、低三段硬度值自动修正

● 设置密码保护设置参数；保持更多的样品和试验信息

● 采用模块式设计，维修方便

产品提升:

全自动高速响应闭环传感器加载系统，实现高精度快速测试提升执行机构控制精度

原系统属于毫秒级控制系统,无法实现步控。

系统属于微秒级控制系统,可实现高速步控。

步控精度可达纳米级！

提升设备的综合性能，提高设备的检测精度以及速度

 1.提升处理力传感器模拟信号的能力。换“眼”

 2.提升处理整体数字信号的能力。换“芯”

 3.提升位移测量的精度。换“耳”

 4.提升电机控制的精度。换“手”

 5.改善人机界面。换“脸”

对位移传感器设置专用的管理装置QEI

    原主板无专用管理装置，CPU必须在整个加载过程中不断亲自处理位移传感器信号。

设置专用管理装置后，CPU只需在开始和结束两个时间点上读取数据即可，加载过程CPU可集中资源管理力传感器和加载电机，使得控制更为快速，精度更高。

导入日本高精度磁栅位移传感器

原位移传感器为国产光栅位移传感器。存在一致性差，需要与设备进行配套选别的问题。

日本高精度位移传感器一致性高。受环境影响更小。寿命可达1亿5千万次以上。

传统电加荷洛氏硬度计力值加载过程慢，如果加载速度要控制在国标GBT230/T-91要求的8秒内，则会出现如图中红色曲线在试验力F总时不断的过冲和卸除来接近F总的现象。其导致的结果，一是硬度计必须放慢试验的速度，造成检测时间过长；二是过冲现象一定程度上影响了试验精度。

本设备采用更先进适用的中央处理芯片，高速响应整个硬度试验的过程，每一次硬度试验的启动到结束，中央处理芯片会超高速的处理1.8万—3万组数据。将传统电加荷硬度计需要8秒才可以做到的加载动作，缩短到1.75秒(ISO6508-1:99统一了试验力施加时间为1~8s之内)。如图中蓝色曲线所示，实现加载过程的速度达到极速，加载到总试验力的过程中力值平滑无过冲， 提高了电加荷硬度计的加载速度和精度。

曲线详解

1.力值和压深曲线。



硬度计工作过程中，主芯片实时读取压力传感器、位移传感器数据，并将数据转换成曲线，图中曲线为28.3HRC硬度块的力值和压深曲线。

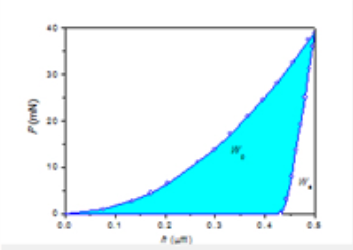

2.压力-压深曲线

检测过程中导出压力和压深的同步数据，自动生成压力-压深曲线，并得出阴影部分面积，以供弹性模量等研究。



精准的硬度修正

如标准硬度曲线是一条直线，如图中黑色线段。

传统电动数显硬度计的硬度自动修正如图中黄色线段，修正一般分三段，且仅在标定点附近与标准硬度基本吻合，离标定点越远硬度值相差越大。

经过控制方法的进一步改造提升，机器原始硬度曲线如图中红色线段。对整个量程的硬度修正给一个共同的系数，硬度曲线将会提升到标准硬度曲线相吻合的状态，经实验得出结论：给定一个共同系数后，不做任何区间修正，对24HRC、48HRC和63HRC标准硬度块进行硬度测试，其与标准块硬度分别是24HRC误差为0.9HRC，48HRC误差为0.2HRC，63HRC误差为0.8HRC。

现把整个硬度区间划分为8个以上硬度修正区间，如图中蓝色线段，此修正方法细化整个硬度区间，将电动数显硬度计的硬度修正简单化、精准化。

应用范围

测定黑色金属、有色金属等洛氏硬度,淬火钢，调质、退火钢，冷硬铸件，可锻铸件，铝合金，铜，轴承钢等。

产品参数

型号	LEEBHRS-150/45X-Z
整机结构形式	凸鼻子压头结构。可测量环状、管状、阶梯状等常规结构机型测量不了的工件。
机身要求	压铸刚性机身。保证设备精度及经久耐用。
洛氏初试验力	3kgf、10kgf
	29.4N、98N
洛氏总试验力	15kgf、30kgf、45kgf、60kgf、100kgf、150kgf
	147.1N、294.2N、441.3N、588.4N、980.7N、1471N
试验力形式	砝码力，自动切换，断电自动复位
洛氏标尺	HRA HRB HRC HRD HRE, HRF HRG HRH HRK HRL, HRM HRP HRR HRS HRV, HR15N HR30N HR45N HR15T HR30T, HR45T HR15W HR30W HR45W HR15X, HR30X HR45X HR15Y HR30Y HR45Y(见附图彩页资料  )
测试范围	HRA:20-88、HRB:20-100 、HRC:20-70 、HRD:40-77 、HREW:70-100 、HRFW:60-100 、HRGW:30-94、HRHW:80-100、HRKW:40-100、HRLW:50-115  HRMW:50-115、 HRRW:50-115、HR15N：70-94、HR30N：42-86、HR45N：20-77、HR15TW：67-93、HR30TW：29-82、HR45TW：10-72
分辨力	0.1/0.01HR可选
压头规格	金刚石圆锥体洛氏压头
	Φ1.5875mm钢球压头
转换标尺	HR、HB、HV、HK等
显示屏	10英寸触摸屏显示与操控
压痕残余深度h显示范围	10～700μm，实时显示
界面语言	至少中/英文切换
	测试过程：自动完成，并有文字提示
	试验力保持时间：1--99秒，并可设定初试验力保持时间、总试验力保持时间、弹性恢复保持时间，分段显示，并伴有颜色变化倒计时
	辅助功能：上下限设置，超差判别报警；数据统计，求平均值，标准差，最大值，最小值；标尺转换，可将测试结果转换为布氏HB、维氏HV、里氏HL、表面洛氏硬度以及抗拉强度Rm/Ksi；曲面修正，对柱面、球面测量结果自动修正
	测试零件种类：平面；柱面，最小外径3mm；内环表面, 最小内径23mm
	数据存储量 ≥100组
数据输出	内置打印机 RS-232接口
垂直方向	288mm
水平方向	150mm
执行标准	GB/T230-2018,ISO6508,ASTM E18,BSEN10109,ASTM E140，ASTM A370，JJG112
电源	220V/110V, 50Hz
外形尺寸（长宽高）	730*300*670mm
机器净重	约92kg

硬度计符合标准

GB/T 230.1 金属材料 洛氏硬度试验 第1部分 试验方法

GB/T 230.2 《金属材料 洛氏硬度试验 第2部分：硬度计的检验与校准》国家标准

JJG 112_金属洛氏硬度计(A,B,C,D,E,F,G,H,K,N,∕T标尺)检定规程

ASTM E18金属材料洛氏硬度试验方法标准

ASTM标准-金属试验方法及分析程序

标准配置

名称	数量
金刚石洛氏压头	1只
Ø1.5875mm球压头	1只
圆形样品试台（大平，中平），V型试台	各一只，共3只
标准硬度块HRA	1块
标准硬度块HRBW	1块
3.7、标准硬度块HRC	3块
3.8、标准硬度块15N,30TW	1个
3.10标准硬度块30N	2块
保险丝	共2只
电源线	1根
使用说明书	1本
产品合格证	1份
热敏打印纸	1卷

安装要求

硬度计是较敏感的测量仪器。需要在固定的台面和非震动的环境中安装。在仪器安装完成之后，注意不能在没有正确的预防措施情况下随意移动。我们经验丰富的工程师团队会针对如何正确移动您的仪器给出专业的建议，并照顾到细节的计划，运输准备，重新安装，校准和仪器的鉴定。

1. 硬度计工作要求的电源为： 电压：2200V/50Hz；

2. 硬度计的电源必须具有良好的接地连接，硬度计使用的电源线的插头是符合国标标准的三芯电源插头；

3. 电源插座应固定在一个位置，应在距离硬度计本体1米的距离内；

4. 放置在平台上的硬度计必须与周围的墙体有足够的间距， 便于日常维护；

5. 为确保正确的安装，请在安装前将机器关闭；

6. 环境温度10~35℃,建议环境温度为21+/-3℃；

7. 工作室的相对湿度≤70%RH（非冷凝状态）；

8. 工作室无腐蚀性介质及烟尘；

9. 不要安装在空调风直接吹送的位置；

10. 不建议安装在经常有人走动， 或者进口出口的的位置（免受风及振动干扰）；

11. 安装平台应结实稳固， 能支持硬度计及附件的重量；

12. 如果可以，请尽量把硬度计安装在建筑物的一楼(不建议安装在非常高的位置）；

13. 安装平台应处于良好的水平状态，能稳定放置；

14. 移动硬度计是不要碰撞， 倾斜角度不要超过30°；搬运时不要把手放在转塔下；

15. 安装环境应防震，不要靠近产生振动的设备附件，不要靠近交通繁杂的马路，避免过度的交通产生振动源，避免硬度计收到振动的干扰；

16. 不要把硬度计安装在有起重机或测振仪的环境内；

17. 如果工作室地面容易发生振动，工作平台应放在防振垫上；

18. 请把硬度计放置在常温下1-2天后再进行安装调试。

★ 注： 振动会影响硬度测量的精度， 尤其是低载荷测试情况下。
