里氏硬度计使用方法及注意事项

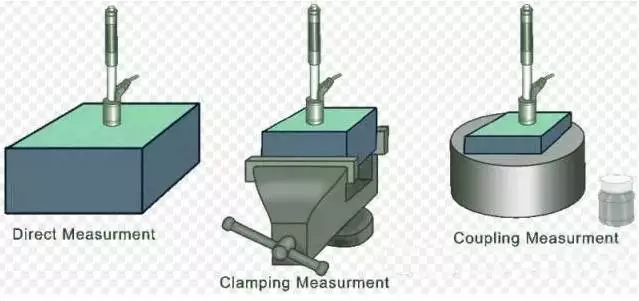

检测条件：使用里氏硬度计测量时需被测工件达到测试条件，主要是三方面的要求：工件重量不小于2KG，小厚度不小于10mm，表面粗糙度不小于1.6um。在不达到上述条件时稳固支撑或密实耦合！

        里氏硬度计是以“测能”为理论基础。即用规定质量的冲击在规定能量作用下对测试面进行测试。冲击体冲下及回弹时，经过衡磁场。换算出冲击及反弹速度来测定硬度值的。
        在锅炉压力容器检验中，由于现场条件和人为因素的影响，使得测出的硬度值偏差和离散度较大，给判定设备实际状况造成了难度。
        要准确测量硬度值，关键要硬度计冲击球头“规定的质量”、加载和冲击“规定的能量”和恒定的“感应磁场”。
        因此，在锅炉压力容器现场测量中应当注意以下几个问题：

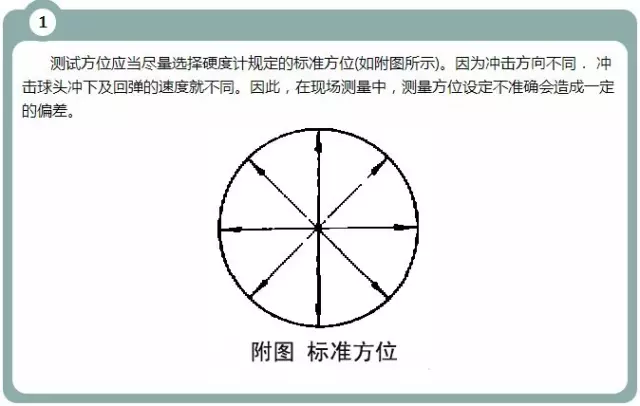

《里氏硬度计使用方法及注意事项》内容来源于网络，由重庆里博仪器收集整理，更多产品详情可访问http://www.leeb17.com
