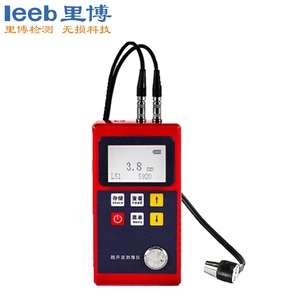

超声波测厚仪leeb320

超声波测厚仪leeb320



采用超声波测量原理,适用于能使超声波以一恒定速度在其内部传播,并能从其背面得到反射的各种材料厚度的测量。

此仪器可对各种板材和各种加工零件做精确测量,另一重要方面是可以对生产设备中各种管道和压力容器进行监测,监测它们在使用过程中受腐蚀后的减薄程度。可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

详细介绍

基本原理:

超声波测量厚度的原理与光波测量原理相似。探头发射的超声波脉冲到达背测物体并在物体中传播,到达材料分界面时被反射回探头,通过测量超声波在材料中传播的时间来确定被测材料的厚度。



功能特点:

● 针对复合、未知材料已知厚度,反测准确声速;

● 设置上下限公差,超过自动报警;

● 状态提示功能。

适合测量声速为5920的超声波的良导体的厚度;

● 具有探头零点校准

● 具有耦合状态提示功能;

● 有高亮度LED背光显示,方便在光线昏暗环境中使用;

● 有剩余电量指示功能,可实现显示电池剩余电量;

● 具有自动休眠、自动关机等节电功能;

● 小巧、便携、稳定性高,适用于恶劣的操作环境,抗振动、冲击和电磁干扰;

● 公制与英制可选择。



技术参数:

项目

Leeb320

测量范围

0.75~350mm(钢,由探头决定)标配探头测量范围1-250mm

显示分辨率

0.1mm

声速范围

5920m/s

表面温度

-10~60

示值误差

±(1%H+0.1mmH为被测物实际厚度

电源

AAA型碱性电池(2节)

操作时间

200小时

外形尺寸

130×70×25mm

重量

0.2kg(主机)

标准配置

主机、L51探头、AAA型碱性电池、耦合剂

可选配

探头、耦合剂

探头参数:

名称

型号

频率(MHz)

探头直径

测量范围

最小管径

特性描述

标准探头

L51

5

10mm

1.0mm250.0mm()

Φ20mm×3.0mm

常温使用(<60)

KK探头

kk

5

10mm

1.0mm350.0mm()

Φ20mm×3.0mm

常温使用(<60)

微径探头

L77

7

6mm

0.7mm50.0mm()

Φ15mm×2.0mm

用于薄壁及小弧面量, 常温使用(<60

粗晶探头

LZ2

2

22mm

2.5mm350mm()

20

用于铸铁等粗晶材质测量,常温使用(<60

高温探头

LG5

5

14mm

 2.0100mm()

30

用于温度小于300℃的材料的测量



多种材料声速表

材料

声速(m/s

6340--6400

5920

不锈钢

5740

黄铜

4399

4720

5930

铸铁

4400--5820

2400

尼龙

2680

3607

3251

4170

5990

2960

丙烯酸(类)树脂

2760

环氧树脂

2540

3988

5639

树脂玻璃

2692

聚苯乙烯

2337

陶瓷

5842

聚氯乙烯

2388

石英

5639

硫化橡胶

2311

聚四氟乙烯

1422

1473
