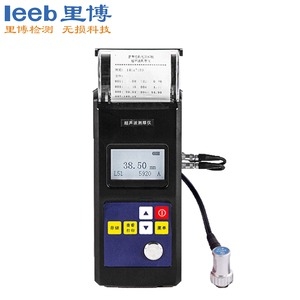

超声波测厚仪里博leeb342 带打印 配标准探头弯探头

超声波测厚仪里博leeb342 带打印 配标准探头弯探头

采用超声波测量原理,适用于能使超声波以一恒定速度在其内部传播,并能从其背面得到反射的各种材料厚度的测量。

此仪器可对各种板材和各种加工零件做精确测量,另一重要方面是可以对生产设备中各种管道和压力容器进行监测,监测它们在使用过程中受腐蚀后的减薄程度。可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

详细介绍

采用超声波测量原理,适用于能使超声波以一恒定速度在其内部传播,并能从其背面得到反射的各种材料厚度的测量。此仪器可对各种板材和各种加工零件做精确测量,另一重要方面是可以对生产设备中各种管道和压力容器进行监测,监测它们在使用过程中受腐蚀后的减薄程度。可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。



基本原理:

超声波测量厚度的原理与光波测量原理相似。探头发射的超声波脉冲到达背测物体并在物体中传播,到达材料分界面时被反射回探头,通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。


主要功能:

●针对复合、未知材料已知厚度,反测精确声速;

●设置上下限公差,超过自动报警;

●适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其它任何超声波的良导体的厚度;

●内置高速热敏打印机;

●自动校对零点,可以系统误差进行修正;

●电压提示,自动关机;

●测量单位米制/英制可选;

●可设置上下限界超差报警;

●可根据已知厚度反测声速;

●两点校准,能提高精度;

●可存储测试数据


技术参数:

项目名称

Leeb342

示值误差

±(1%H+0.1mm H为被测物体实际厚度

测量范围

0.75~350mm(钢,由探头决定,标配探头范围1~250mm

显示分辨率

0.01mm

声速范围

1000~9999m/s

存储

2000

使用环境

-10~60℃(非高温探头)  -10~300℃(高温探头)

PC通讯

电源

锂电充电电池

打印纸直径

26.7±0.5mm

打印纸宽

56.5±0.5mm

充电规格

9V/1800Ma

充电时间

3-6小时

工作时间

10小时

壳体材料

塑料外壳

外形尺寸

230*86*46 mm

重量

400g

标准配置

主机、L51探头、耦合剂、充电器和打印纸

可选配件

各类探头、耦合剂、打印纸


探头参数

名称

型号

频率(MHz)

探头直径

测量范围

最小管径

特性描述

标准探头

L51

5

10mm

1.0mm250.0mm()

Φ20mm×3.0mm

常温使用(<60℃)

微径探头

L77

7

6mm

0.75mm50.0mm()

Φ15mm×2.0mm

用于薄壁及小弧面量, 常温使用(<60℃)

粗晶探头

LZ2

2

22mm

2.5mm350mm()

20

用于铸铁等粗晶材质测量,常温使用(<60℃)

高温探头

LG5

5

14mm

 2.0100mm()

30

用于温度小于300℃的材料的测量

 各种材料声速表

材料

声速(m/s

6340--6400

5920

不锈钢

5740

黄铜

4399

4720

5930

铸铁

4400--5820

2400

尼龙

2680

3607

3251

4170

5990

2960

丙烯酸(类)树脂

2760

环氧树脂

2540

3988

5639

树脂玻璃

2692

聚苯乙烯

2337

陶瓷

5842

聚氯乙烯

2388

石英

5639

硫化橡胶

2311

聚四氟乙烯

1422

1473
